54 | BAT 430 | FigProductbeschrijvingnl
3. FigProductbeschrijving
3.1 FigToepassing
Met de krachtige acculader BAT 430 kunnen 12-volts
of 24-volts lood-zwavel-accu’s van ieder type worden
geladen. Met name accu’s met gebonden elektrolyt (gel-
technologie of Vlies/AGM-technologie) worden op opti-
male wijze geladen. De accu’s kunnen zowel in het voer-
tuig in ingebouwde toestand alsmede in uitgebouwde
toestand worden geladen. BAT 430 kan ook toegepast
worden als ondersteuning en buffer voor de elektrische
installatie.
De BAT 430 is speciaal bestemd voor autogarages, keu-
ringsstations, tankstations en de accuhandel.
i De BAT 430 is uitsluitend geschikt voor het laden van
onderhoudsvrije lood-zwavel-accu’s met een nomi-
nale spanning van 12 V of 24 V.
3.2 FigBelangrijke opmerkingen bij de
acculader
¶ U dient de BAT 430 horizontaal op een stevige onder-
grond te plaatsen. De locatie dient voldoende stabiel
te zijn. Let hierbij op het gewicht van het apparaat
en het gewicht van de op te laden accu.
¶ Bescherm de BAT 430 tegen vocht en water.
¶ Dek de BAT 430 niet af. Stel de BAT 430 zo op, dat
rondom een ruimte van tenminste 15 cm vrij blijft
voor ventilatie.
3.3 FigLeveringsomvang
R BAT 430
R Bedieningshandleiding
3.4 FigApparaatbeschrijving
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

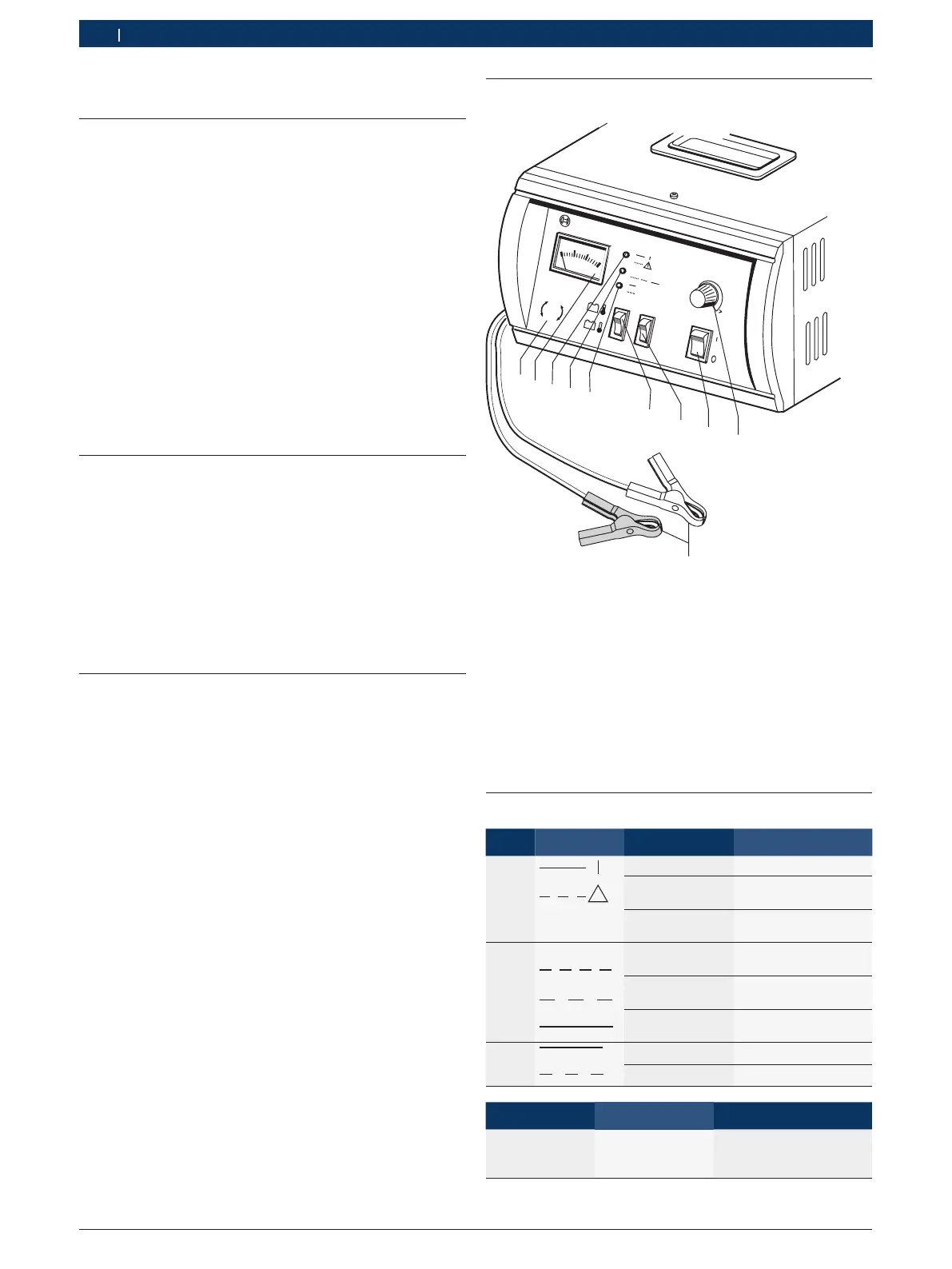

Fig. 1: BAT 430
1 Symbool "Automatische herkenning 12 volt / 24 volt accu"
2 Indicatie-instrument voor laadstroom
3 Rode LED voor „netspanning aan, poolomwisseling, storing of over-
belasting”
4 Groene LED voor „laadproces”
5 Gele LED voor „stand-by/bufferbedrijf”
6 Schakelaar voor accutemperatuur
7 Starttoets voor laadprocedure
8 Netschakelaar
9 Regelaar voor het instellen van de accucapaciteit
10 Laadkabel met geheel geïsoleerde laadklemmen
3.5 Status LEDs
LED Symbool staat Functie
Rood
!
Schijnt BAT 430 ingeschakeld
Blinkt Ompoling, storing of
overbelasting
Uit BAT 430 uitgescha-
keld
Groen
IU
I
aIaI
Blinkt (snel) Hoofdlaadprocedure
actief
Blinkt
(langzaam)
bijlaadprocedure ac-
tief
Schijnt onderhoudslaadpro-
cedure actief
Geel
Schijnt 13,5 V / 27.0 V 30 A
Blinkt 12.0 V / 24.0 V 2 A
Status LED geel LED groen
Diep-ontladen
accu wordt
opgeladen
Blinkt
(Knipperfrequentie
1 seconde )
Blinkt
(Knipperfrequentie
1 seconde )
