30 | BAT 430 | Descripción del productoes
3. Descripción del producto
3.1 Empleo
Con el potente cargador de baterías BAT 430 se pueden
cargar baterías de 12 voltios o 24 voltios de plomo y
acero de cualquier tipo. Sobre todo las baterías con
electrolito especificado (tecnología de gel o AGM) se
cargan de forma óptima. Las baterías se pueden cargar
tanto montadas en el vehículo como también desmon-
tadas. BAT 430 se puede utilizar también para apoyar la
red de a bordo y funcionar como búfer para la misma.
Los campos de utilización previstos del BAT 430 son los
talleres de vehículos, los talleres de ITV, las estaciones
de reposte y los comerciantes de baterías.
i BAT 430 debe utilizarse para cargar exclusivamente
baterías de plomo y acero en perfecto estado con
una tensión nominal de 12 voltios o 24 voltios.
3.2 Indicaciones importantes sobre el
cargador
¶ El BAT 430 debe colocarse sobre una superficie fir-
me. La ubicación debe ser suficientemente estable.
Tenga en cuenta el peso del aparato y el peso de la
batería que se debe cargar.
¶ Proteja el BAT 430 contra la humedad y no deje que
se moje.
¶ No cubra el BAT 430. Coloque el BAT 430 de manera
que haya un espacio libre de al menos 15 cm hasta
la salida de aire.
3.3 Volumen de suministro
R BAT 430
R Instrucciones de servicio
3.4 Descripción del aparato
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

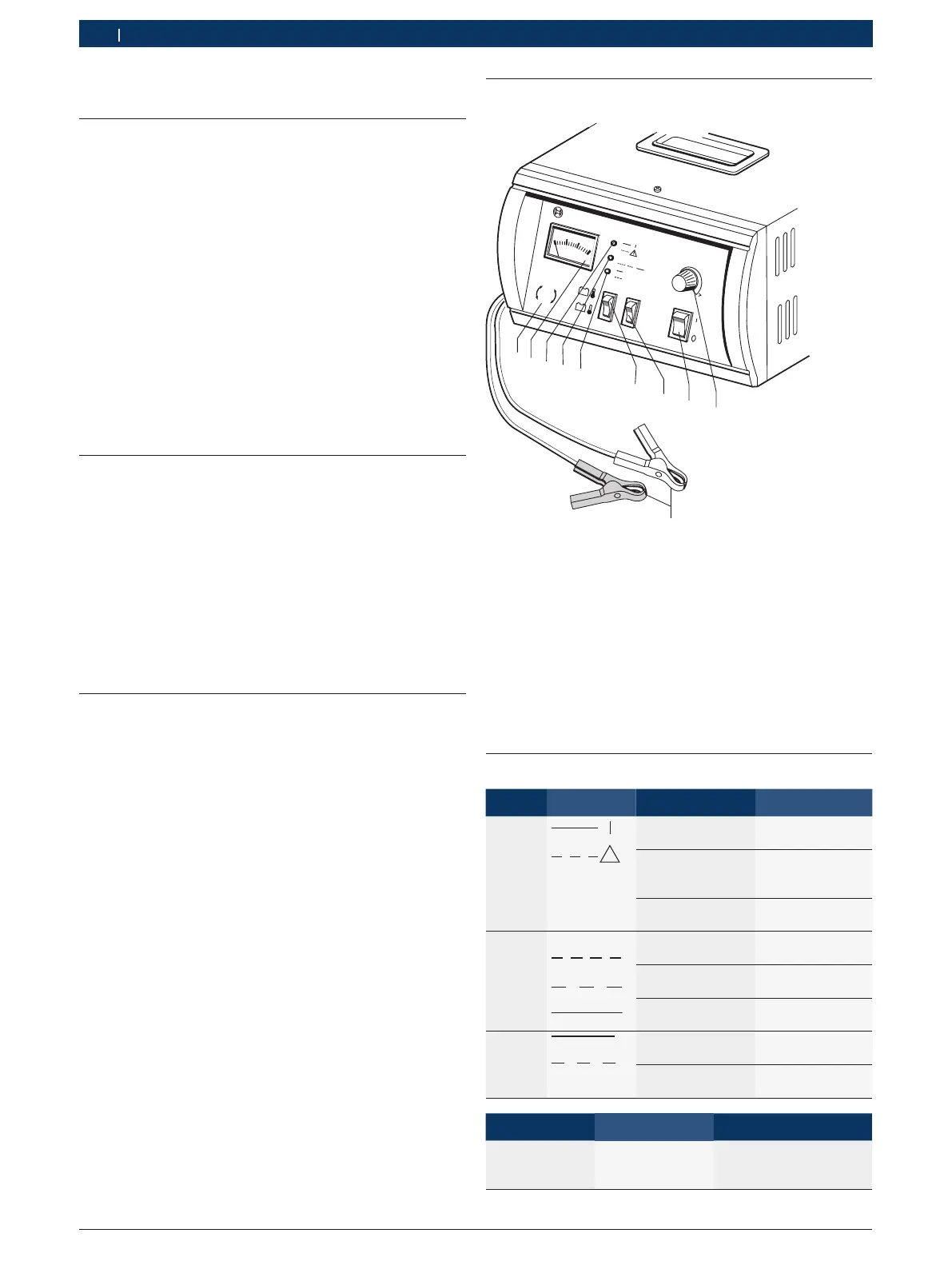

Fig. 1: BAT 430
1 Símbolo "Reconocimiento automático batería12 volt. / 24 volt."
2 Instrumento de indicación para la corriente de carga
3 LED rojo para “Entrada red, polaridad incorrecta, fallo o sobrecarga”
4 LED verde para “Proceso de carga”
5 LED amarillo para “Servicio de apoyo / servicio de búfer”
6 Conmutador para temperatura de la batería
7 Tecla de inicio para el proceso de carga
8 Interruptor de carga
9 Regulador para ajustar la capacidad de la batería
10 Cable de carga con pinzas de carga completamente aisladas
3.5 Estado LEDs
LED Símbolo estado Función
Rojo
!
Se enciende BAT 430 conecta-
do
Parpade Polaridad incor-
recta, anomalía o
sobrecarga
Apagado BAT 430 descon-
ectado
Verde
IU
I
aIaI
Parpade
(rápido)
Carga principal en
curso
Parpade
(lento)
Carga posterior
en curso
Se enciende Carga de manteni-
miento en curso
Amarillo
Se enciende 13,5 V / 27.0 V
30 A
Parpade 12.0 V / 24.0 V
2 A
Estado LED amarillo LED verde
La batería muy
descargada se
carga
Parpadea
(pulsos de 1 se-
gundo)
Parpadea
(pulsos de 1 segundo)
