3.6 Przełącznik temperatury akumulatora
Symbol Funkcja
Temperatura akumulatora wysoka (>15°C)
Temperatura akumulatora niska (<15°C)
3.7 Opis działania
Na rysunku 2 pokazana jest charakterystyka prądu ładowa-
nia ładowarki BAT 430 .
W fazie 1 ładowania prąd ładowania I
1
wynosi ok. 15 %
ustawionej regulatorem (Rys. 1, Poz. 8) pojemności
akumulatora. Zielona dioda szybko miga.
Gdy akumulator osiągnie końcowe napięcie ładowania
U
1
, prąd ładowania I
1
zaczyna spadać. Teraz akumulator
osiągnął ok. 65 % swojej pojemności. Akumulator można
stosować jako akumulator rozruchowy. Faza 1 (ładowa-
nie zasadnicze) jest zakończona, gdy prąd ładowania I
1
jest niższy od ok. 1 % pojemności akumulatora. Akumu-
lator jest wtedy naładowany w ok. 97 %.

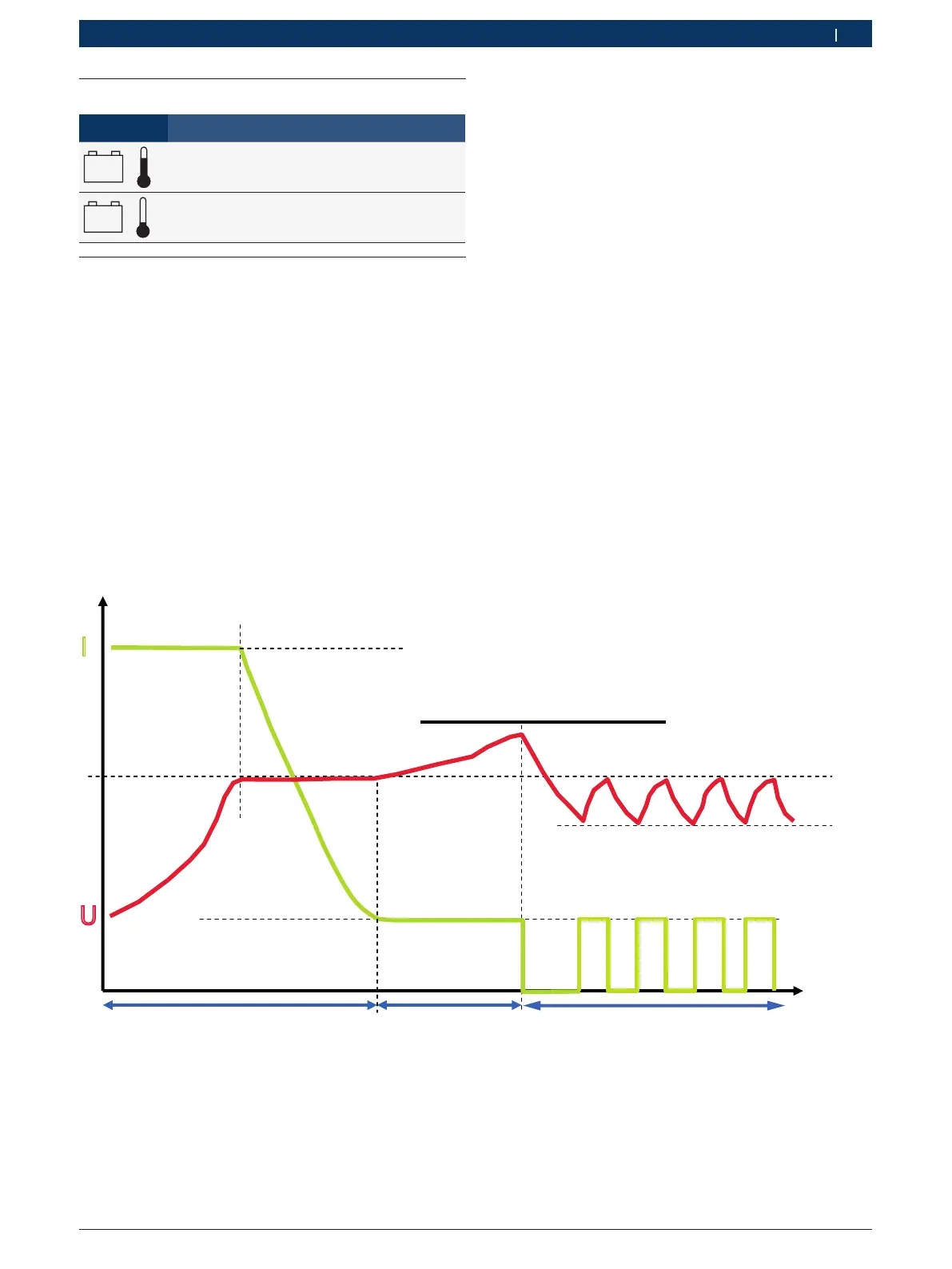

Charakterystyka prądu ładowania ładowarki
t
U
I
Faza 1
Faza 2
U
1
ciepły = 14,0V/28,0V
U
1
zimny = 14,4V/28,8V
I
1
= 15% regulatora Ah
I
2
= 1% regulatora Ah
U
2
U
3
= 12,7V/25,4V
Faza 3
ciepły = 14,4V/28,8V
zimny = 14,8V/29,6V
U
2
Zielona dioda
miga szybko
Zielona dioda
miga powoli
Zielona dioda
świeci ciągle
Fig. 2: Charakterystyka prądu ładowania BAT 430 (schemat)
W fazie 2 prąd ładowania I
2
wynosi ok. 1% ustawionej
pojemności akumulatora. Zielona dioda miga powoli.
Faza 2 jest sterowana parametrami czasowymi i trwa
65 % czasu ładowania zasadniczego (fazy 1). Napięcie
ładowania zostaje ograniczone do U
2
. Po zakończeniu
fazy 2 zielona dioda świeci ciągle.
Przykład: Przy ustawionej pojemności akumulatora
równej 120 Ah prąd ładowania I
1
wynosi ok. 18 A, a
prąd ładowania I
2
ok. 1,2 A.
W fazie 3 prąd ładowania jest włączany zawsze, gdy
napięcie akumulatora spadnie poniżej U
3
. Prąd ładowa-
nia jest aktywny do czasu osiągnięcia przez napięcie
ładowania U
1
.
