Bosch BAT 430 - Diody Sygnalizacji Stanu; 3 Opis Produktu; Opis Urządzenia; Przeznaczenie

1 689 979 996 2012-10-24| Robert Bosch GmbH
94 | BAT 430 | Opis produktupl
3. Opis produktu
3.1 Przeznaczenie
Przy użyciu wydajnej ładowarki do akumulatorów
BAT 430 można ładować wszystkie typy akumulatorów
ołowiowo-kwasowych 12 V i 24 V. Ładowarka optymalnie
ładuje szczególnie akumulatory suche (z elektrolitem
żelowym albo typu AGM). Możliwe jest ładowanie aku-
mulatora zamontowanego w pojeździe albo wymontowa-
nego. Ładowarki BAT 430 można też używać do zasilania
pomocniczego lub buforowania sieci pokładowej.
Ładowarka BAT 430 jest przeznaczona do stosowania
wwarsztatach samochodowych, stacjach kontroli pojaz-
dów, na stacjach benzynowych i w punktach sprzedaży
akumulatorów.
i Ładowarki BAT 430 przeznaczone są wyłącznie do
ładowania sprawnych akumulatorów ołowiowo-kwa-
sowych o napięciu znamionowym 12 V lub 24 V.
3.2 Ważne wskazówki dotyczące łado-
warki
¶ Ładowarka BAT 430 musi być ustawiona poziomo na
wytrzymałym podłożu. Miejsce ustawienia musibyć
wystarczająco stabilne. Należy uwzględnić masę
urządzenia i masę ładowanego akumulatora.
¶ Chronić ładowarkę BAT 430 przed wilgocią, wodą
imokrym otoczeniem.
¶ Nie przykrywać ładowarki BAT 430. Ładowarkę BAT
430 należy ustawić tak, aby dookoła niej było co
najmniej 15 cm wolnego miejsca w celu zapewnienia
wentylacji.
3.3 Zakres dostawy
R BAT 430
R Instrukcje obsługi
3.4 Opis urządzenia
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

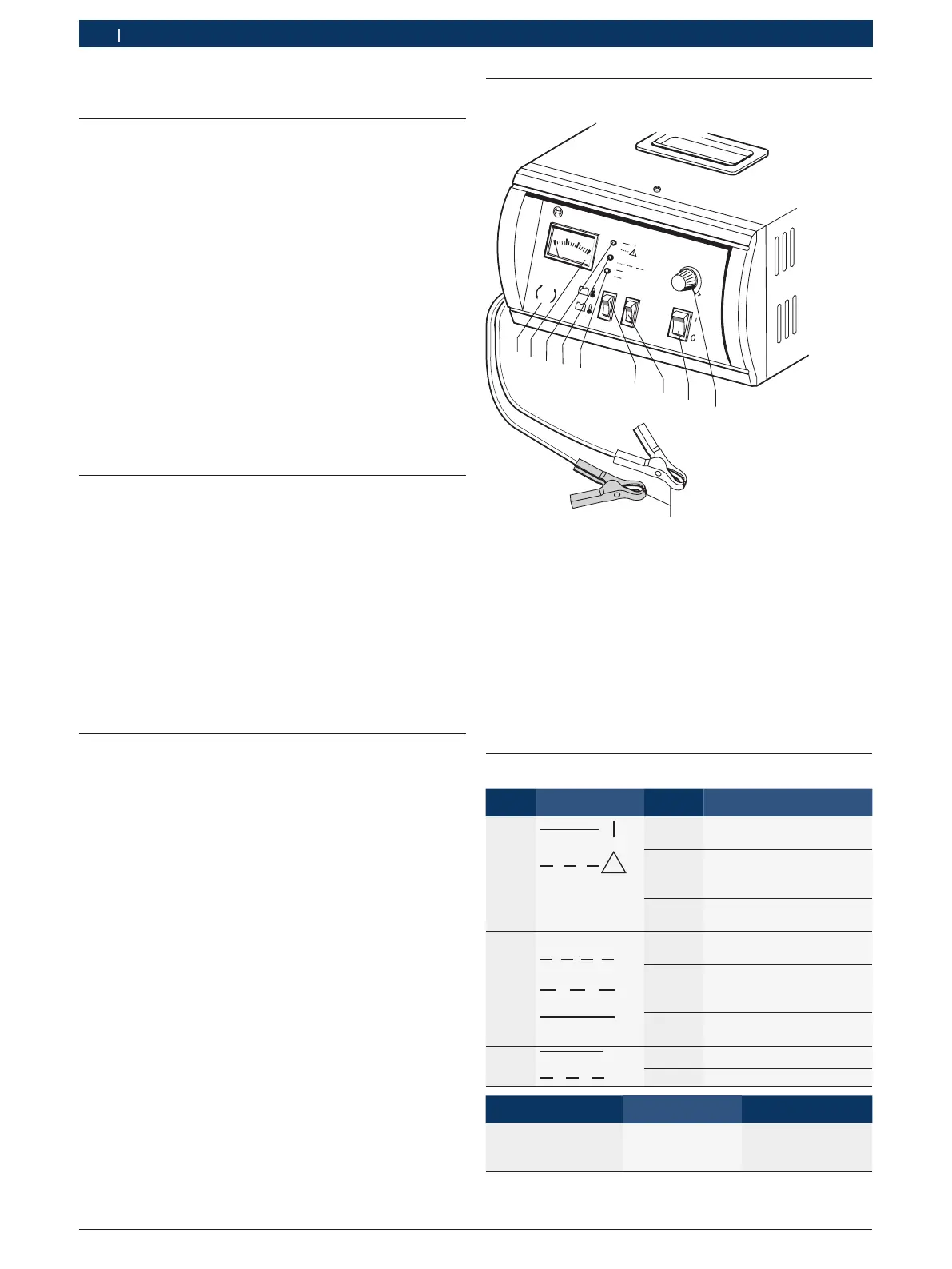

Fig. 1: BAT 430
1 Symbol "Automatyczna detekcja akumulatora 12 V / 24 V"
2 Wskaźnik prądu ładowania
3 Czerwona dioda "Zasilanie sieciowe włączone,
Zamiana biegunów, Zakłócenie albo Przeciążenie"
4 Zielona dioda "Ładowanie"
5 Żółta dioda "Ładowanie pomocnicze i Tryb buforowania"
6 Przełącznik temperatury akumulatora
7 Włącznik ładowania
8 Włącznik-wyłącznik sieciowy
9 Regulator do ustawiania pojemności akumulatora
10 Przewód ładujący z izolowanymi kleszczami
3.5 Diody sygnalizacji stanu
Dioda Symbol Stan Funkcja
Czer-
wona
!
Świeci
Ładowarka BAT 430 włą-
czona
Miga
Nieprawidłowe bieguny,
zakłócenie albo przecią-
żenie
Nie
świeci
Ładowarka BAT 430 wyłą-
czona
Zielo-
na
IU
I
aIaI
Miga
(szybko)
Trwa ładowanie
zasadnicze
Miga
(powo-
li)
Trwa doładowywanie
Świeci Trwa ładowanie
zachowawcze
Żółta
Świeci
13,5 V / 27,0 V 30 A
Miga 12.0 V / 24.0 V 2 A
Stan Żółta dioda Zielona dioda
Głęboko rozładowany
Akumulator jest ła-
dowany
Miga
(co 1 sekundę)
Miga
(co 1 sekundę)
