3. Tuoteseloste
3.1 Käyttökohteet
Tehokas akkuvaraaja BAT 430 on suunniteltu kaiken-
tyyppisten 12 ja 24 voltin lyijyhappoakkujen varaukseen.
Varsinkin akut, joissa on kiinteytetty elektrolyytti (gee-
liakut tai kuitumatto-/AGM-teknologia), saadaan varat-
tua optimaalisesti. Akut voidaan varata sekä paikalleen
asennettuina autossa että irrottaa ne varauksen ajaksi.
BAT 430 soveltuu myös jännitteen ylläpitoon ja pusku-
rointiin auton sähköjärjestelmässä.
BAT 430 on suunniteltu korjaamojen, katsastuskonttori-
en, huoltamoiden ja akkujen jälleenmyyjien tarpeisiin.
i BAT 430 soveltuu vain moitteettomassa kunnossa
olevien, nimellisjännitteeltään 12 tai 24 voltin lyijy-
happoakkujen varaukseen.
3.2 Tärkeitä seikkoja akkuvaraajaa käsi-
teltäessä
¶ BAT 430 on aina pystytettävä vaakasuoralle, kiin teälle
alustalle. Alustan on oltava riittävän tukeva. Sekä
laitteen omapaino että varattavan akun paino on
otettava huomioon.
¶ BAT 430 on suojattava kosteudelta.
¶ BAT 430 -varaajaa ei saa peittää. BAT 430 on pysty-
tettävä niin, että sen ympärille jää vähintään 15 cm:n
vapaa tila ilmanvaihtoa varten.
3.3 Toimituksen sisältö
R BAT 430
R Käyttöohjeet
3.4 Laiteseloste
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

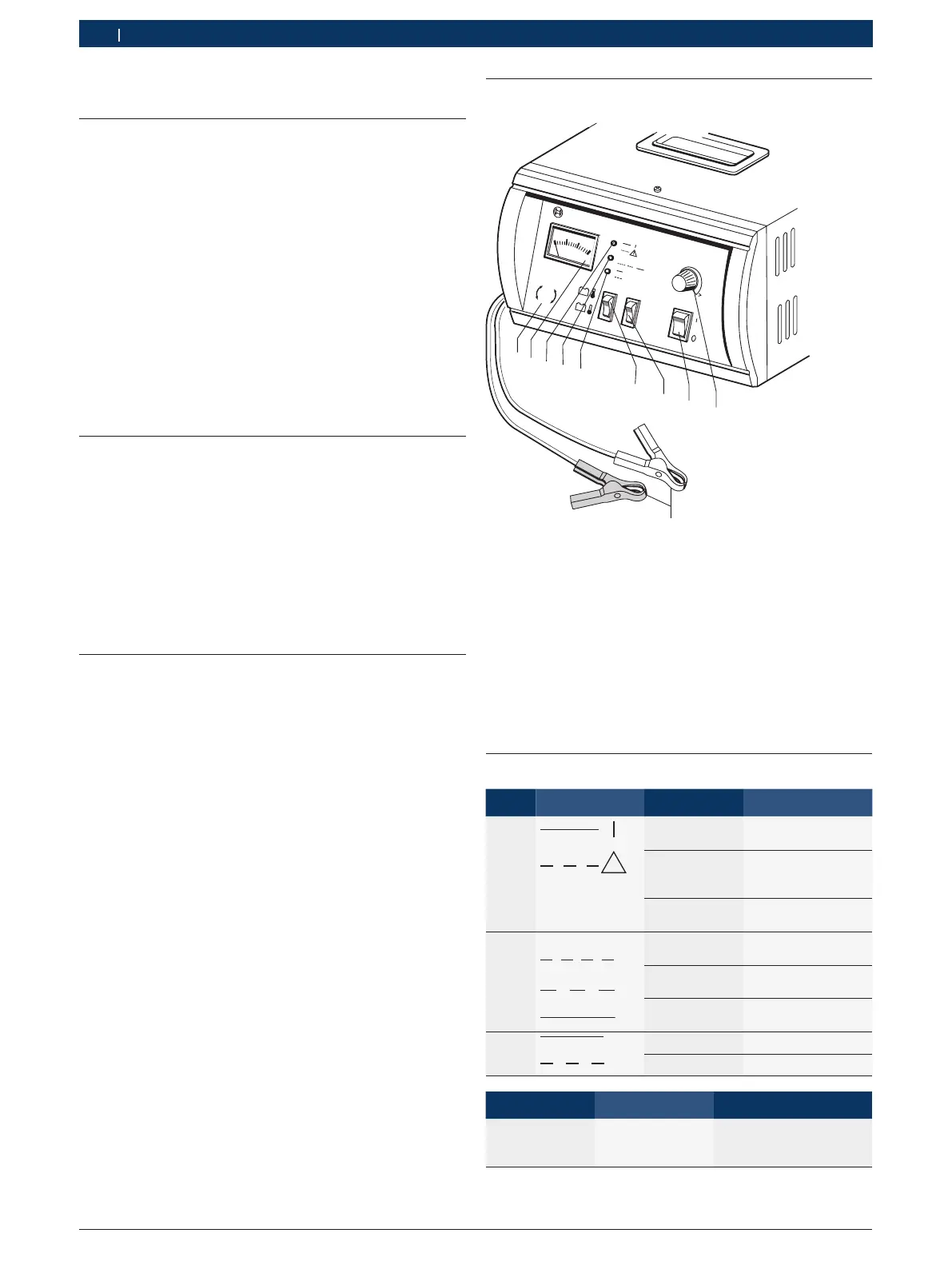

Fig. 1: BAT 430
1 Symboli Automaattinen tunnistus – 12 / 24 voltin akku
2 Varausvirran näyttöinstrumentti
3 Punainen LED: Virta päällä, Väärä napaisuus, Häiriö tai
Ylikuormitus
4 Vihreä LED: Varausvaihe
5 Keltainen LED: Jännitteen ylläpito / puskuritoiminto
6 Valitsin: Akun lämpötila
7 Käynnistyspainike: Varausvaihe
8 Verkkokytkin
9 Säädin akkukapasiteetin asetukseen
10 Varauskaapeli + eristetyt leuat
3.5 Tila-LED:it
LED Symboli Tila Toiminto
Punain
!
Palaa
BAT 430 on
kytketty päälle
Vilkkuu Väärä napaisuus,
häiriö tai
ylikuormitus
OFF BAT 430 on pois
päältä
Vihreä
IU
I
aIaI
Vilkkuu
(nopeasti)
Päävaraus
meneillään
Vilkkuu
(hitaasti)
Jälkivaraus
meneillään
Palaa Ylläpitovaraus käyn-
nissä
Kelt
Palaa
13,5 V / 27.0 V 30 A
Vilkkuu 12,0 V / 24,0 V 2 A
Tila Keltainen LED Vihreä LED
Syväpurkautu-
nutta
akkua varataan
Vilkkuu
(kerran
sekunnissa)
Vilkkuu
(kerran sekunnissa)
