Bosch BAT 430 - Omkopplare För Batteritemperaturen; Funktionsbeskrivning

1 689 979 996 2012-10-24| Robert Bosch GmbH
Produktbeskrivning | BAT 430 | 47 sv
3.6 Omkopplare för batteritemperaturen
Symbol Funktion
Hög batteritemperatur (> 15 °C)
Låg batteritemperatur (<15 °C)
3.7 Funktionsbeskrivning
Fig 2 visar laddningskurvan för BAT 430.
I fas 1 av laddningen utgör laddningsströmmen I
1
ca 15 % av regulatorns (Fig 1, pos. 8) inställda batteri-
kapacitet. En grön LED blinkar snabbt.
När batteriet har nått laddningslutspänningen U
1
börjar
laddström I
1
sjunka. Nu har ca 65 % av batterikapacite-
ten uppnåtts. Batteriet kan användas som startbatteri.
Fas 1 (huvudladdningen) har avslutats när laddström-
men utgör mindre än I
1
ca 1 % av batterikapaciteten.
Batteriet är då laddat till ca 97 %.
Laadparameter
t
U
I
fas 1
fas 2
U
1
hög = 14,0V/28,0V
U
1
låg = 14,4V/28,8V
I
1
= 15% av Ah regulator
I
2
= 1% av Ah regulator
U
2
U
3
= 12,8V/25,6V
fas 3
hög = 14,4V/28,8V
låg = 14,8V/29,6V
U
2
Grön LED blinkar i
snabb takt
Grön LED blinkar i
snabb takt
Grön LED med permanentljus

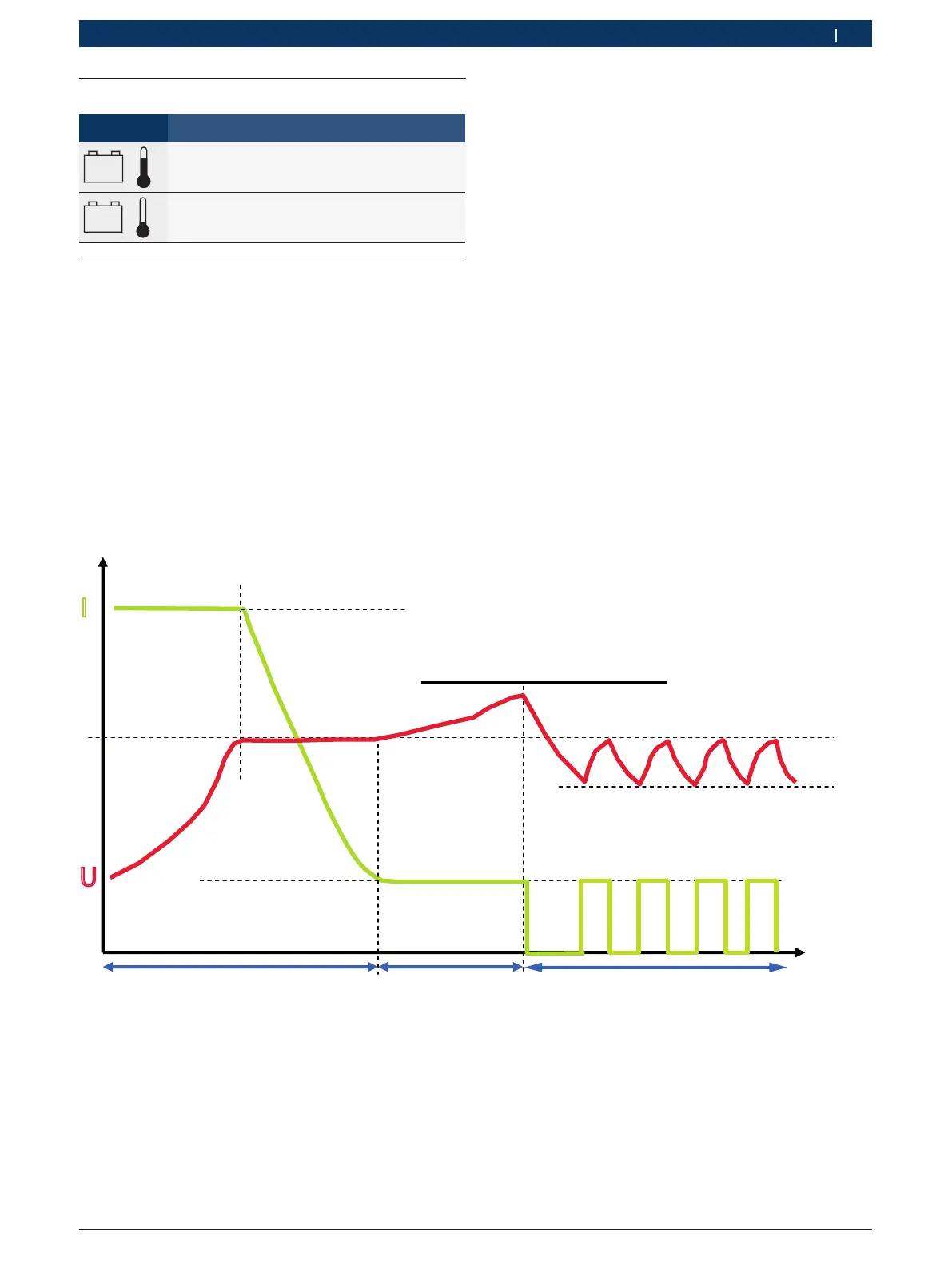

Fig. 2: Laddparameter BAT 430 (Schematisk visning)
I fas 2 utgör laddströmmen I
2
ca 1 % av den inställda
batterikapaciteten. En grön LED blinkar långsamt. Fas 2
är tidsstyrd och varar ca 65 % av huvudladdningstiden
(fas 1). Laddningsspänningen begränsas till U
2
. När
fas 2 en närmar sig slutet lyser grönt permanentljus
(LED).
Exempel: Om den inställda batterikapaciteten är 80 Ah
ligger laddströmmen I
1
ca. 12 A och laddströmmen I
2
ca. 0,8 A.
I fas 3 aktiveras laddströmmen batterispänningen är
lägre än U
3
. Laddströmmen är aktiv tills laddningsspän-
ningen är tillbaka på U
1
.
