Bosch BAT 430 - Popis Činnosti; Přepínač Teploty Akumulátoru

1 689 979 996 2012-10-24| Robert Bosch GmbH
Popis výrobku | BAT 430 | 103
cs
3.6 Přepínač teploty akumulátoru
Symbol Funkce
Teplota akumulátoru teplá (> 15 °C)
Teplota akumulátoru studená (<15 °C)
3.7 Popis činnosti

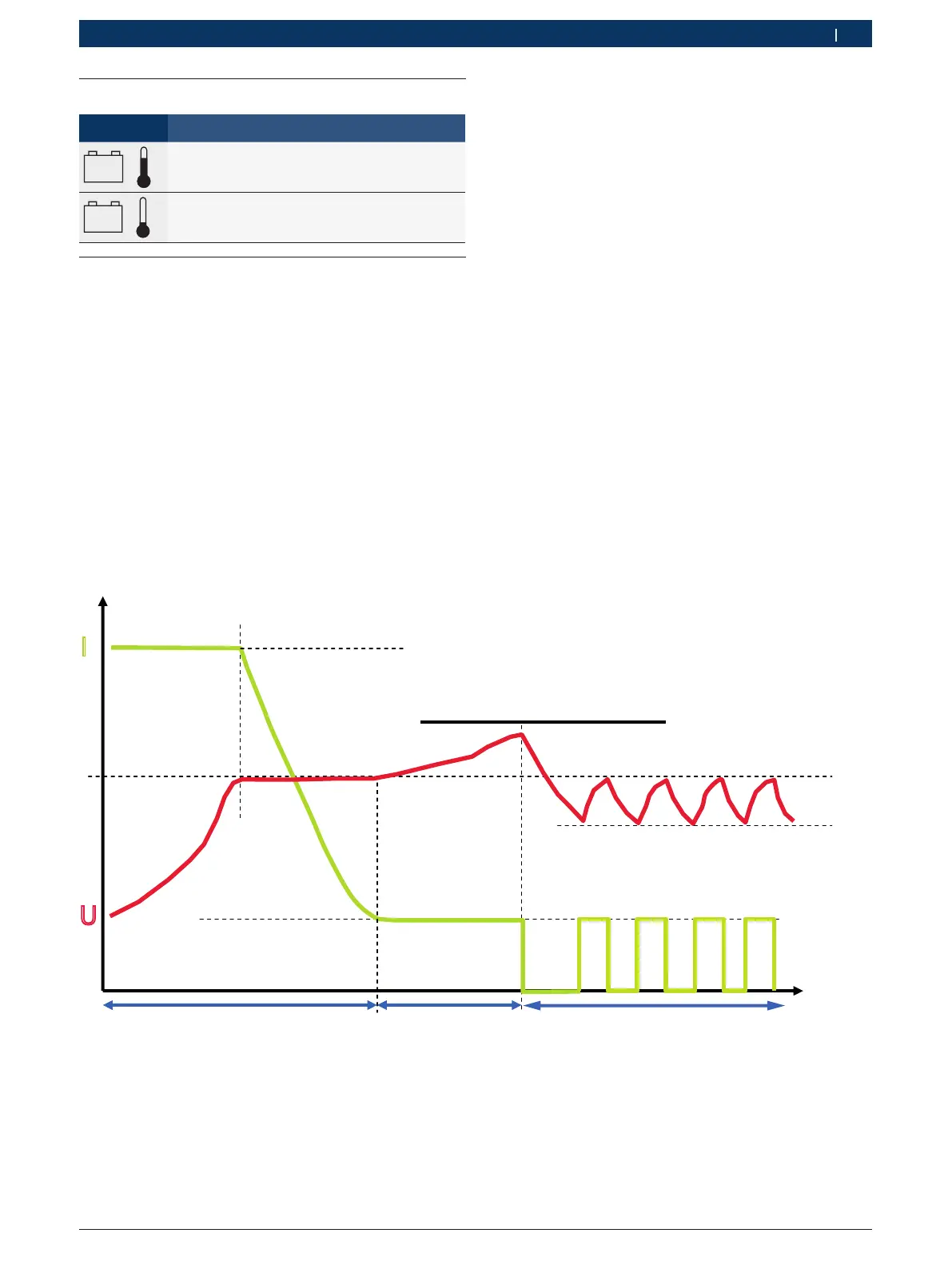

Na obrázku 2 je zobrazena charakteristika nabíjení přístroje
BAT 430.
V 1. fázi nabíjení dosahuje nabíjecí proud I
1
cca 15 %
kapacity akumulátoru nastavené na regulátoru (Obr. 1,
Pol. 8). Zelená LED rychle bliká.
Když akumulátor dosáhl nabíjecího napětí U
1
, začne
nabíjecí proud I
1
klesat. Nyní je dosaženo cca 65 % ka-
pacity akumulátoru. Akumulátor je nyní schopen použití
jako startovací akumulátor. Fáze 1 (hlavní nabíjení) je
dokončena, když nabíjecí proud I
1
poklesne pod cca 1 %
kapacity akumulátoru. Akumulátor je potom nabitý na
cca 97 %.
Charakteristika nabíjení
t
U
I
Fáze 1
Fáze 2
U
1
teplé = 14,0V/28,0V
U
1
chladné = 14,4V/28,8V
I
1
= 15% regulátoru Ah
I
2
= 1% regulátoru Ah
U
2
U
3
= 12,7V/25,6V
Fáze 3
teplé = 14,4V/28,8V
chladné = 14,8V/29,6V
U
2
Zelená LED bliká
v rychlém sledu
Zelená LED bliká
v pomalém sledu
Zelená LED
s trvalým světlem
Fig. 2: Charakteristika nabíjení BAT 430
(schématické zobrazení)
Ve 2. fázi dosáhne nabíjecí proud I
2
cca 1 % nastavené
kapacity akumulátoru. Zelená LED bliká pomalu.
Fáze 2 je řízena časem a trvá 65 % hlavní nabíjecí doby
(fáze 1). Nabíjecí napětí je omezeno na U
2
. Na konci
fáze 2 svítí zelená LED trvale.
Příklad: Při nastavené kapacitě akumulátoru 120 Ah činí
nabíjecí proud I
1
cca 18 A a nabíjecí proud I
2
cca 1,2 A.
Ve 3. fázi je pak nabíjecí proud aktivován vždy tehdy,
pokud akumulátor podkročí napětí U
3
. Nabíjecí proud
zůstává aktivní tak dlouho, dokud není opět dosaženo
nabíjecí napětí U
1
.
