Descripción del producto | BAT 430 | 31 es
3.6 Conmutador para temperatura de
la batería
Símbolo Functión
Temperatura de la batería caliente (> 15 °C)
Temperatura de la batería fría (<15 °C)
3.7 Descripción de las funciones

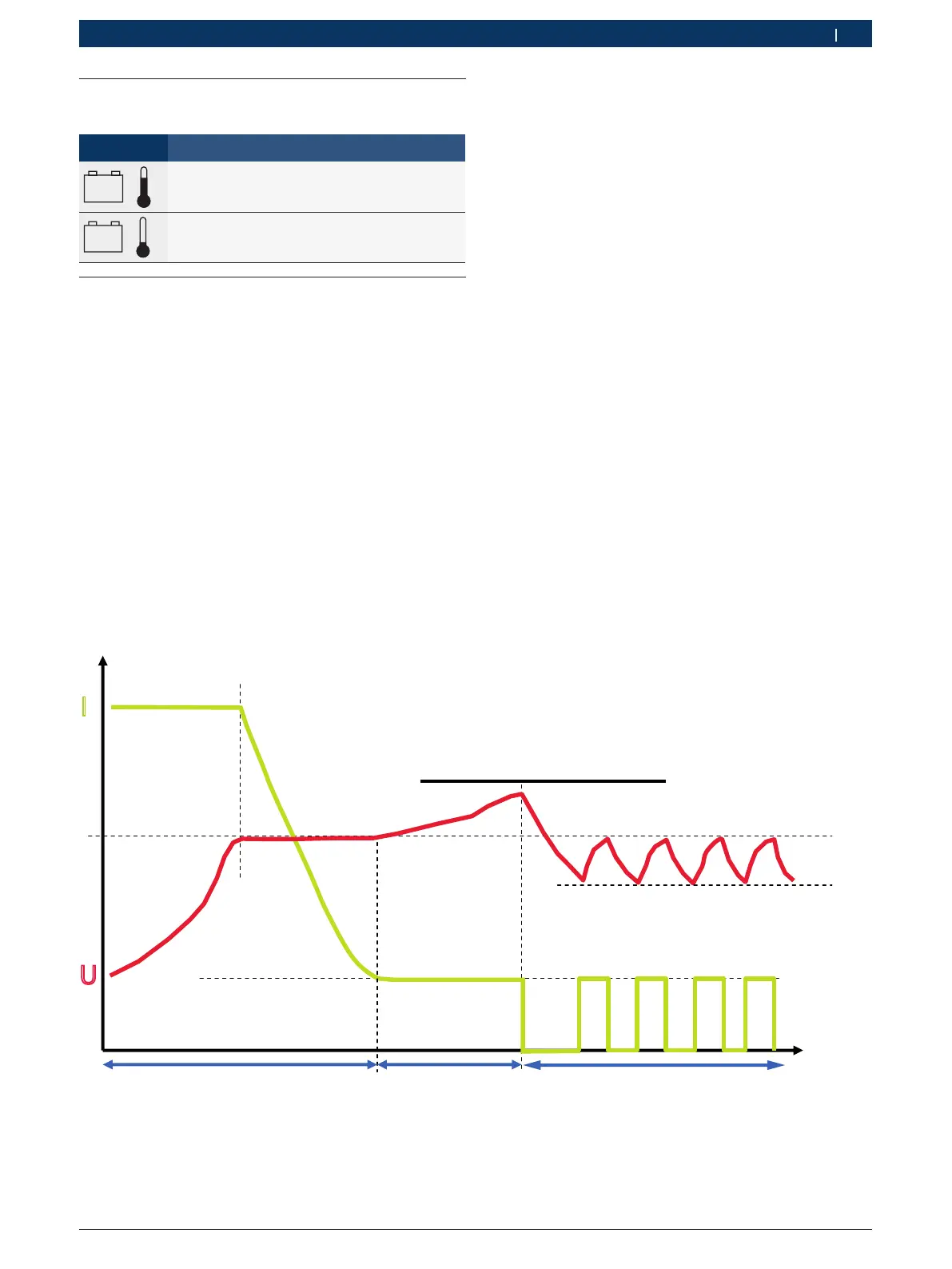

En la Fig 2 se muestra la curva característica de carga
del BAT 430.
En la fase 1 del proceso de carga, la corriente de carga
I
1
es de aprox. 15% de la capacidad de la batería ajus-
tada en el regulador (Fig 1, Pos. 8). El LED verde parpa-
dea rápidamente.
Cuando la batería alcanza la tensión de carga U
1
, la
corriente de carga I
1
empieza a descender. En ese mo-
mento se alcanzan aprox. el 65% de la capacidad de
la batería. La batería puede usarse como batería de
arranque. La fase 1 (carga principal) finaliza cuando la
corriente de carga queda por debajo de aprox.. I
1
el 1%
de la capacidad de la batería. La batería está cargada
entonces en aprox. el 97%.
Curva caracteristica de carga
t
U
I
Fase 1
Fase 2
U
1
caliente = 14,0V/28V
U
1
fría = 14,4V/28,8V
I
1
= 15% del regulador Ah
I
2
= 1% del regulador Ah
U
2
U
3
= 12,8V/25,6V
Fase 3
caliente = 14,4V/28,8V
fría = 14,8V/29,6V
U
2
LED verde parapadea
rápidamente
LED verde parapadea
lentamente
LED verde con luz permanente
Fig. 2: Curva característica de carga del BAT 430 (Representa-
ción esquemática)
En la fase 2 la corriente de carga I
2
es de aprox. el 1%
de la capacidad ajustada de la batería. El LED verde
parpadea lentamente. La fase 2 está temporizada y
dura el 65% del tiempo de carga principal (fase 1). La
tensión de carga se limita a U
2
. Al final de la fase 2 el
LED se enciende con luz permanente.
Ejemplo: Con una capacidad de la batería ajustada de
80 Ah, la corriente de carga I
1
es de aprox. 12 A y la
corriente de carga I
2
de aprox. 0,8 A.
En la fase 3 la corriente de carga se activa siempre que
la batería queda por debajo de la tensión U
3
. La corrien-
te de carga permanece activa hasta que se alcanza de
nuevo la tensión de carga U
1
.
