Bosch BAT 430 - Batteritemperaturomskifter; Funktionsbeskrivelse

1 689 979 996 2012-10-24| Robert Bosch GmbH
Produktbeskrivelse | BAT 430 | 79
da
3.6 Batteritemperaturomskifter
Symbol Funktion
Batteritemperatur varm (>15 °C)
Batteritemperatur kold (<15 °C)
3.7 Funktionsbeskrivelse
I figur 2 vises ladekarakteristikken for BAT 430.
I fase 1 under opladningen udgør ladestrømmen I
1
ca.
15 % af den batterikapacitet, der er indstillet på regule-
ringen (Fig. 1, Pos.8). Den grønne LED blinker hurtigt.
Når batteriet har nået den fulde ladespænding U
1
,
begynder ladestrømmen I
1
at aftage. Nu er ca. 65 % af
batteriets kapacitet nået. Batteriet kan anvendes som
startbatteri. Fase 1 (hovedopladning) er afsluttet, når
ladestrømmen I
1
underskrider ca. 1 % af batteriets kapa-
citet. Batteriet er nu ca. 97 % opladet.
Ladekarakteristik
t
U
I
Fase 1
Fase 2
U
1
varm = 14,0V/28,0V
U
1
kold = 14,4V/28,8V
I
1
= 15% af Ah-regulatoren
I
2
= 1% af Ah-regulatoren
U
2
U
3
= 12,7V/25,4V
Fase 3
varm = 14,4V/28,8V
kold = 14,8V/29,6V
U
2
Grøn LED
blinker hurtigt
Grøn LED
blinker langsomt
Grøn LED
med fast lys

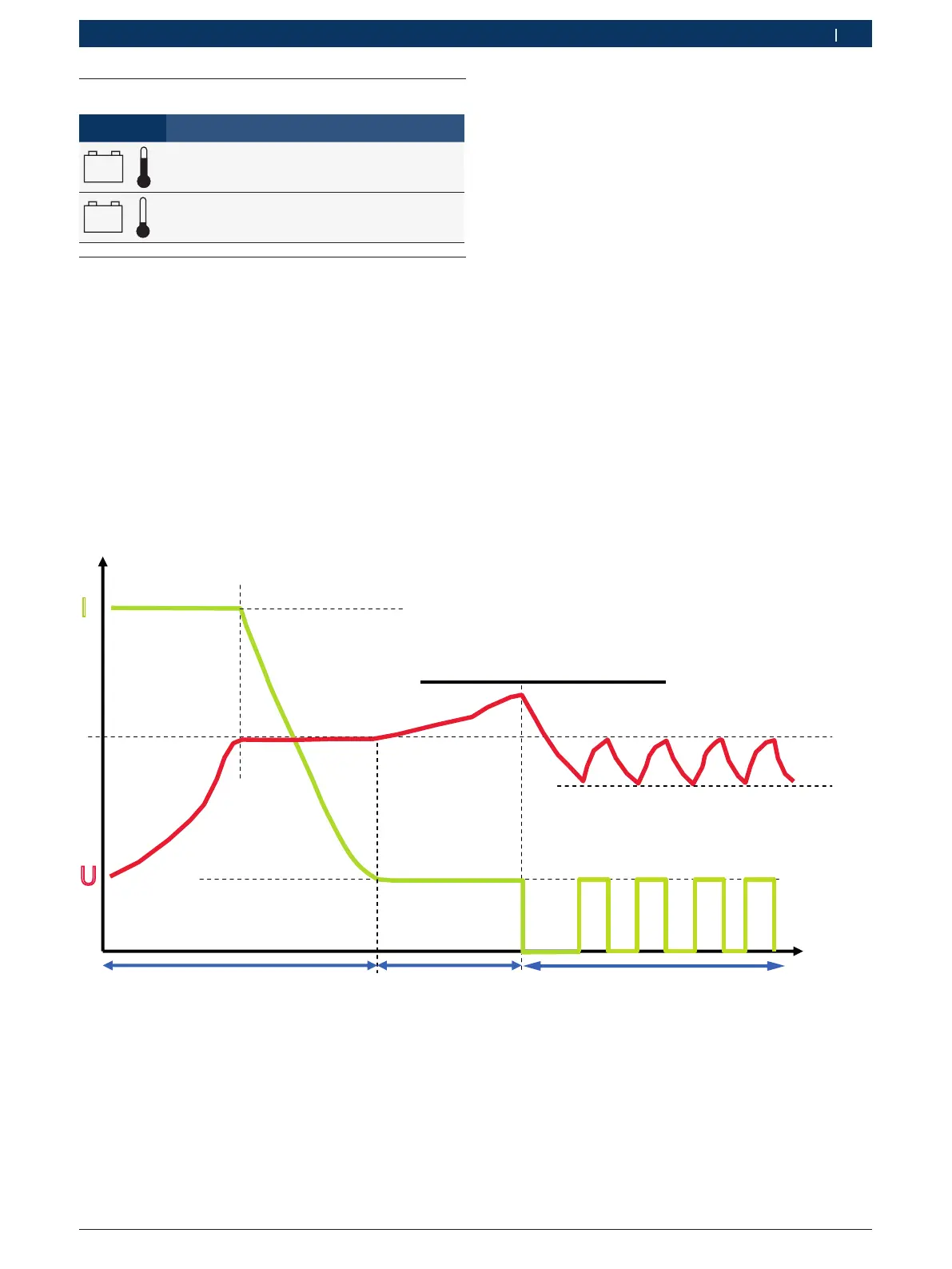

Fig. 2: Ladekarakteristik BAT 430 (skematisk oversigt)
I fase 2 udgør ladestrømmen I
2
ca. 1 % af den indstil-
lede batterikapacitet. Den grønne LED blinker langsomt.
Fase 2 er tidsreguleret og varer 65 % af hovedoplad-
ningstiden (fase 1). Ladespændingen begrænses til U
2
.
Når fase 2 er afsluttet, lyser den grønne LED konstant.
Eksempel: Hvis batterikapaciteten er indstillet på
120 Ah, udgør ladestrømmen I
1
ca. 18 A og ladestrøm-
men I
2
ca. 1,2 A.
I fase 3 aktiveres ladestrømmen kun, hvis batteriet un-
derskrider spændingen U
3
. Ladestrømmen opretholdes,
indtil ladespændingen U
1
igen er nået.
