Bosch BAT 430 - Beskrivelse Av Funksjonen; Vendebryter for Batteritemperatur

1 689 979 996 2012-10-24| Robert Bosch GmbH
Produktbeskrivelse | BAT 430 | 87 BAT 430 | 87 | 87
no
3.6 Vendebryter for batteritemperatur
Symbol Funksjon
Batteritemperatur varm (>15 °C)
Batteritemperatur kald (<15 °C)
3.7 Beskrivelse av funksjonen
I figur 2 vises ladekarakteristikken for BAT 430.
I fase 1 av ladeprosessen er ladestrøm I
1
ca. 15 % av
den batterikapasiteten som er innstilt på regulatoren
(Fig. 1, Pos.8). Den grønne lysdioden blinker med rask
frekvens.
Når batteriet har nådd endelig ladespenning U
1
, begyn-
ner ladestrømmen I
1
å avta. Nå er ca. 65 % av batterika-
pasiteten nådd. Batteriet kan brukes som startbatteri.
Fase 1 (hovedlading) er avsluttet når ladestrømmen I
1
ligger ca. 1 % under batterikapasiteten. Batteriet er da
ladet ca. 97 %.
Ladekarakteristikk
t
U
I
Fase 1
Fase 2
U
1
varm = 14,0V/28,0V
U
1
kald = 14,4V/28,8V
I
1
= 15% av Ah-regulatoren
I
2
= 1% av Ah-regulatoren
U
2
U
3
= 12,7V/25,4V
Fase 3
varm = 14,4V/28,8V
kald = 14,8V/29,6V
U
2
Grønn LED blinker
med rask frekvens
Grønn LED blinker
med sakte frekvens
Grønn LED
med permanent lys

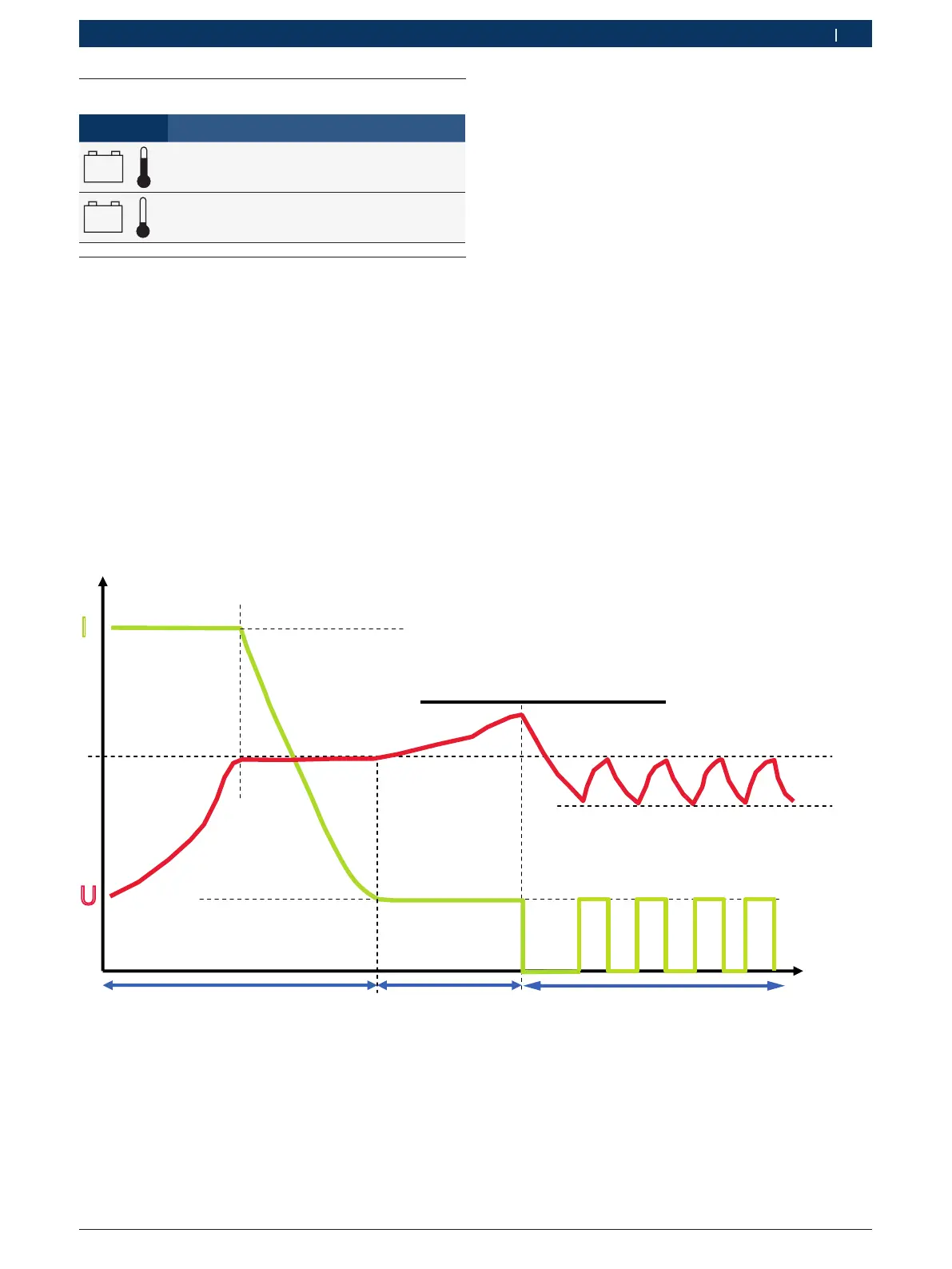

Fig. 2: Ladekarakteristikk for BAT 430 (vist skjematisk)
I fase 2 er ladestrømmen I
2
ca. 1 % av innstilt batte-
rikapasitet. Den grønne lysdioden blinker med sakte
frekvens. Fase 2 er tidsstyrt og varer 65 % av tiden for
hovedladingen (fase 1). Ladespenningen begrenses til
U
2
. Ved slutten av fase 2 lyser den grønne lysdioden
med permanent lys.
Eksempel: Ved en innstilt batterikapasitet på 120 Ah er
ladestrøm I
1
ca. 18 A og ladestrøm I
2
ca. 1,2 A.
I fase 3 aktiveres alltid ladestrømmen når batteriets
spenning synker til under U
3
. Ladestrømmen forblir ak-
tiv het til ladespenning U
1
på nytt er nådd.
