3. Produktbeschreibung
3.1 Verwendung
Mit dem leistungsstarken Batterieladegerät BAT 430
können 12 Volt oder 24 Volt Blei-Säure-Batterien jeder
Bauart geladen werden. Insbesondere Batterien mit
festgelegtem Elektrolyt (Gel- Technologie oder Vlies/
AGM-Technologie) werden in optimaler Weise geladen.
Sie können die Batterien sowohl am Fahrzeug im ein-
gebauten Zustand als auch im ausgebauten Zustand
laden. BAT 430 kann auch zum Stützen und Puffern des
Bordnetzes verwendet werden.
Die vorgesehenen Einsatzbereiche des BAT 430 sind
Autowerkstatt, TÜV, Tankstelle und der Batteriehandel.
i BAT 430 sind ausschließlich zum Laden von einwand-
freien Blei-Säure-Batterien mit einer Nennspannung
von 12 Volt oder 24 Volt geeignet.
3.2 Wichtige Hinweise zum Ladegerät
¶ Sie müssen den BAT 430 waagrecht auf festen
Untergrund stellen. Der Standort muss ausreichend
stabil sein. Beachten Sie das Gerätegewicht und das
Gewicht der zu ladenden Batterie.
¶ Schützen Sie den BAT 430 vor Feuchtigkeit und
Nässe.
¶ Decken Sie den BAT 430 nicht ab. Stellen Sie den
BAT 430 so auf, dass ringsum ein Raum von mindes-
tens 15 cm zur Entlüftung frei ist.
3.3 Lieferumfang
R BAT 430
R Betriebsanleitungen
3.4 Gerätebeschreibung
S
E
R
E
P
M
A
C
D
0
10
0
2
0
3
A
Start
IU
alal
30
A
24
V
12
V
AUTO
40
80
120
160
200
200
2
A
I
h
1
4510017 Ko
2
3
4
5
6
7
8
10
B
O
S
C
H
BAT 430
9

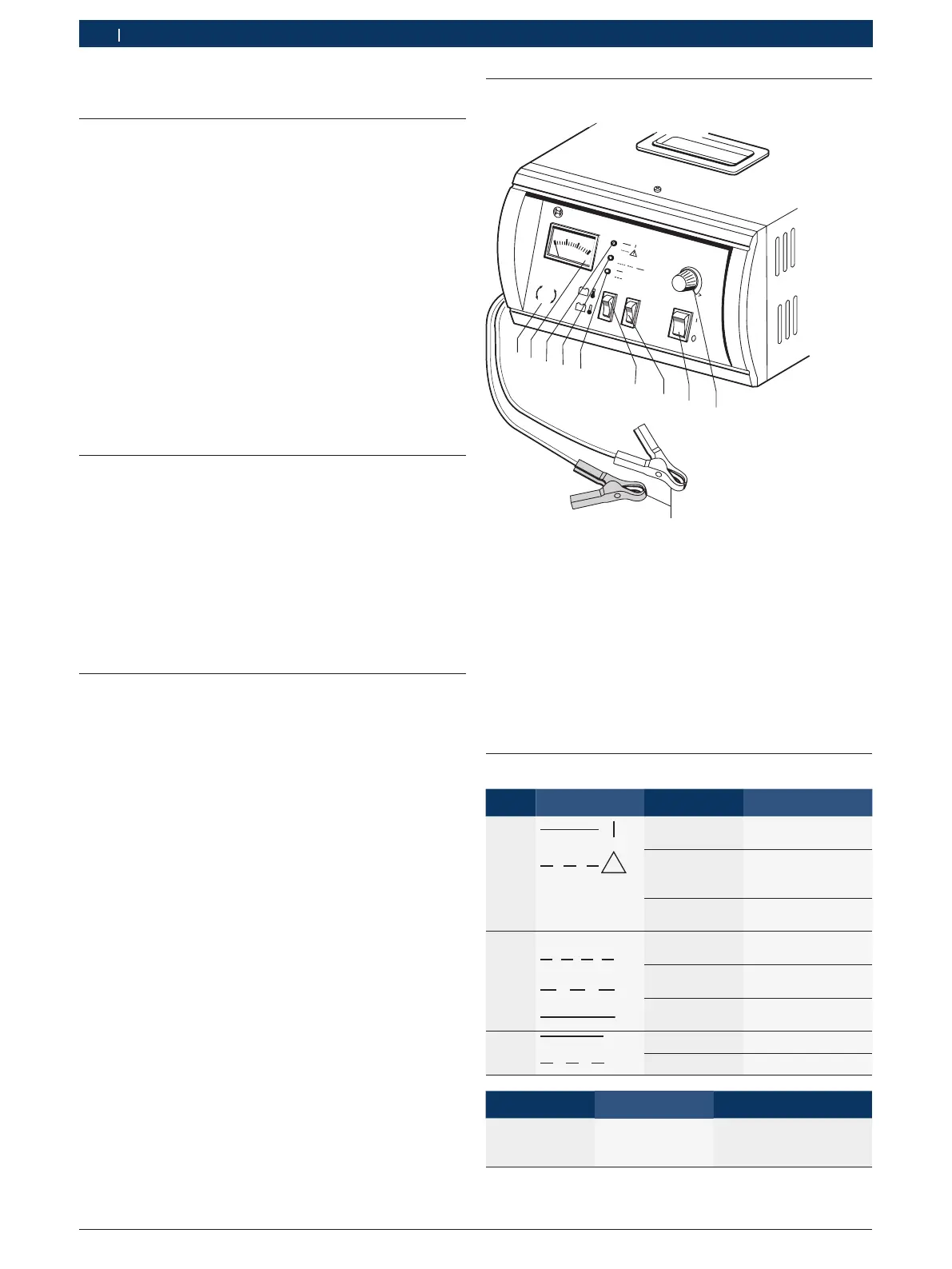

Fig. 1: BAT 430
1 Symbol "Automatische Erkennung 12 Volt / 24 Volt Batterie"
2 Anzeigeinstrument für Ladestrom
3 Rote LED für „Netz ein, Falschpolung, Störung oder Überlast“
4 Grüne LED für „Ladevorgang“
5 Gelbe LED für „Stützbetrieb / Pufferbetrieb“
6 Umschalter für Batterietemperatur
7 Starttaste für den Ladevorgang
8 Netzschalter
9 Regler zur Einstellung der Batteriekapazität
10 Ladeleitung mit vollisolierten Ladezangen
3.5 Status LEDs
LED Symbol Zustand Funktion
Rot
!
Leuchtet BAT 430 eingeschal-
tet
Blinkt Falschpolung, Stö-
rung
oder Überlast
Aus BAT 430 ausge-
schaltet
Grün
IU
I
aIaI
Blinkt
(schnell)
Hauptladung läuft
Blinkt
(langsam)
Nachladung läuft
Leuchtet Erhaltungsladung
läuft
Gelb
Leuchtet 13,5 V / 27.0 V 30 A
Blinkt 12.0 V / 24.0 V 2 A
Status Gelbe LED Grüne LED
Tiefentladene
Batterie wird ge-
laden
Blinkt
(1 Sekunden-Takt)
Blinkt
(1 Sekunden-Takt)
