Bosch BAT 430 - Comutador para a Temperatura da Bateria; Descrição Do Funcionamento

1 689 979 996 2012-10-24| Robert Bosch GmbH
Descrição do produto | BAT 430 | 63 pt
3.6 Comutador para a temperatura da
bateria
Símbolo Função
Temperatura da bateria quente (> 15 °C)
Temperatura da bateria fria (<15 °C)
3.7 Descrição do funcionamento
Na figura 2 é representada a curva característica da
carga BAT 430.
Na fase 1 do processo de carregamento, a corrente de
carga I
1
corresponde a aprox. 15 % da capacidade da
bateria ajustada no regulador (fig. 1, pos. 8). O LED
verde pisca rapidamente.
Depois de atingida a tensão final de carga U
1
da bateria,
a corrente de carga I
1
começa a descer. Agora foi atin-
gida aprox. 65 % da capacidade da bateria. A bateria
está pronta para ser usada como bateria de partida. A
fase 1 (carregamento principal) está concluída quando
a corrente de carga I
1
for inferior a aprox. 1% da capa-
cidade da bateria. A bateria apresenta então uma carga
de aprox. 97 %.
Curva característica da carga
t
U
I
Fase 1
Fase 2
U
1
quente = 14,0V/28,0V
U
1
frio = 14,4V/28,8V
I
1
= 15% do regulador Ah
I
2
= 1% do regulador Ah
U
2
U
3
= 12,8V/25,6V
Fase 3
quente = 14,4V/28,8V
frio = 14,8V/29,6V
U
2
O LED verde pisca
rapidamente
O LED verde pisca
lentamente
O LED verde acende com
luz permanente

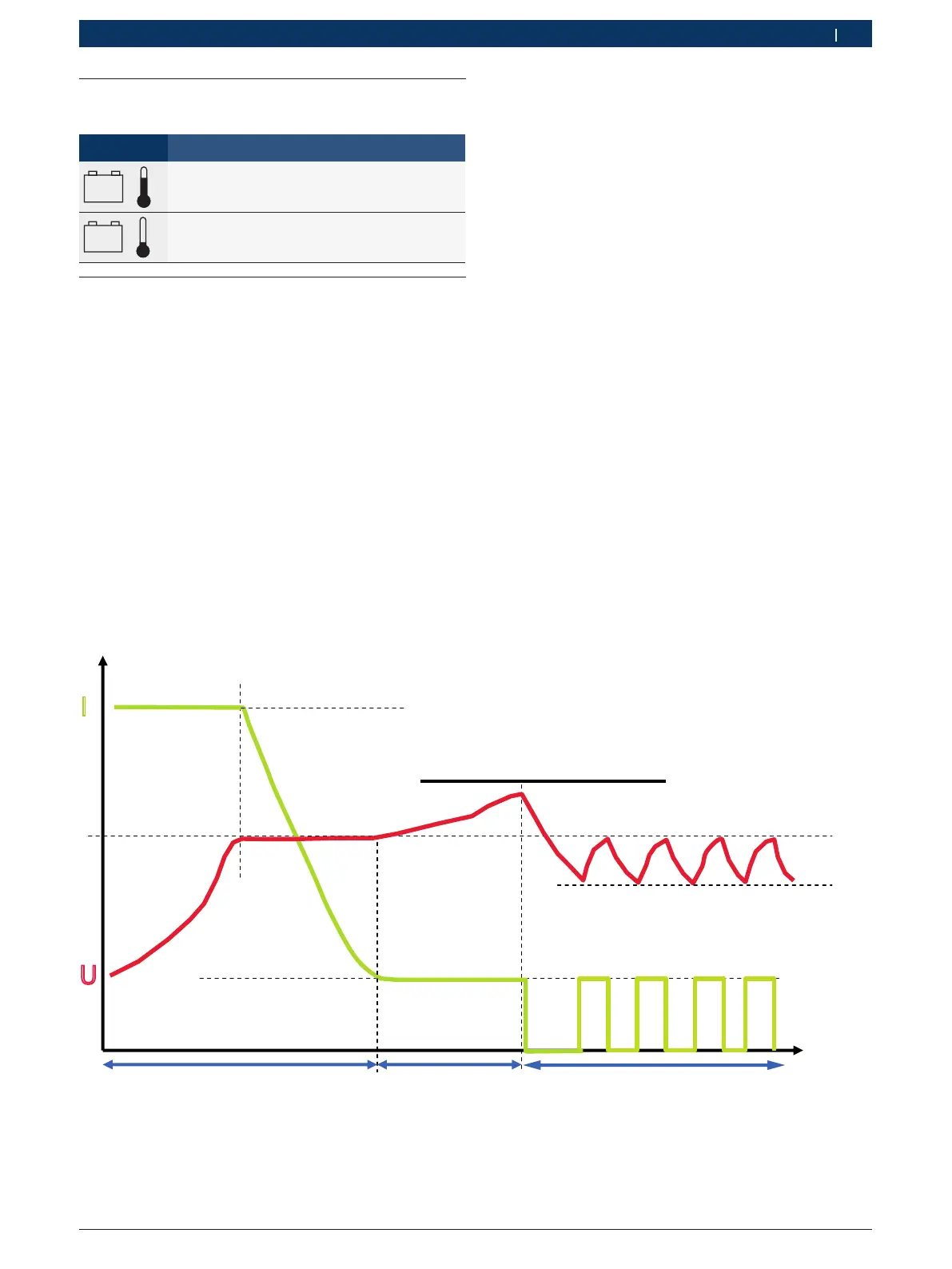

Fig. 2: Curva característica da cargo do BAT 430
(Representação esquemática)
Na fase 2, a corrente de carga I
2
corresponde a aprox.
1 % da capacidade da bateria ajustada. O LED verde
pisca lentamente. A fase 2 é orientada temporalmente
e demora 65 % do tempo de carregamento principal
(fase 1). A tensão de carga é limitada para U
2
. No final
da fase 2, o LED verde acende com luz permanente.
Exemplo: No caso de uma capacidade de bateria ajusta-
da de 80 Ah, a corrente de carga I
1
é de aprox. 12 A e a
corrente de carga I
2
é de aprox. 0,8 A.
Na fase 3, a corrente de carga é activada sempre que
a bateria não atingir a tensão U
3
. A corrente de carga
permanece activa até que seja atingida novamente a
tensão de carga U
1
.
