Bosch Denoxtronic 1.1 User Manual

1 689 989 403 2019-03-01| Robert Bosch GmbH
10 | Denoxtronic 1.1 | Geräte und Komponentende
3.9 Prüfdosiermodul F 00B H40 111
Das Prüfdosiermodul (Abb. 9, Pos. 2) wird im Rahmen
der Funktionsprüfung des AdBlue-Fördermoduls zur Prü-
fung der Dosiermenge eingesetzt. Über den Prüfadapter
0986610172 wird das Prüfdosiermodul durch das
Steuergerät im Fördermodul angesteuert. Am Prüfdo-
siermodul muss auch der Druckluftanschluß mit dem
Födermodul hergestelllt werden.
Die durch das Prüfdosiermodul geflossene Prüfflüssig-
keit wird in einem Messbecher aufgefangen.
! Ein defektes Prüfdosiermodul darf nicht weiter ver-
wendet werden und ist komplett zu ersetzen.

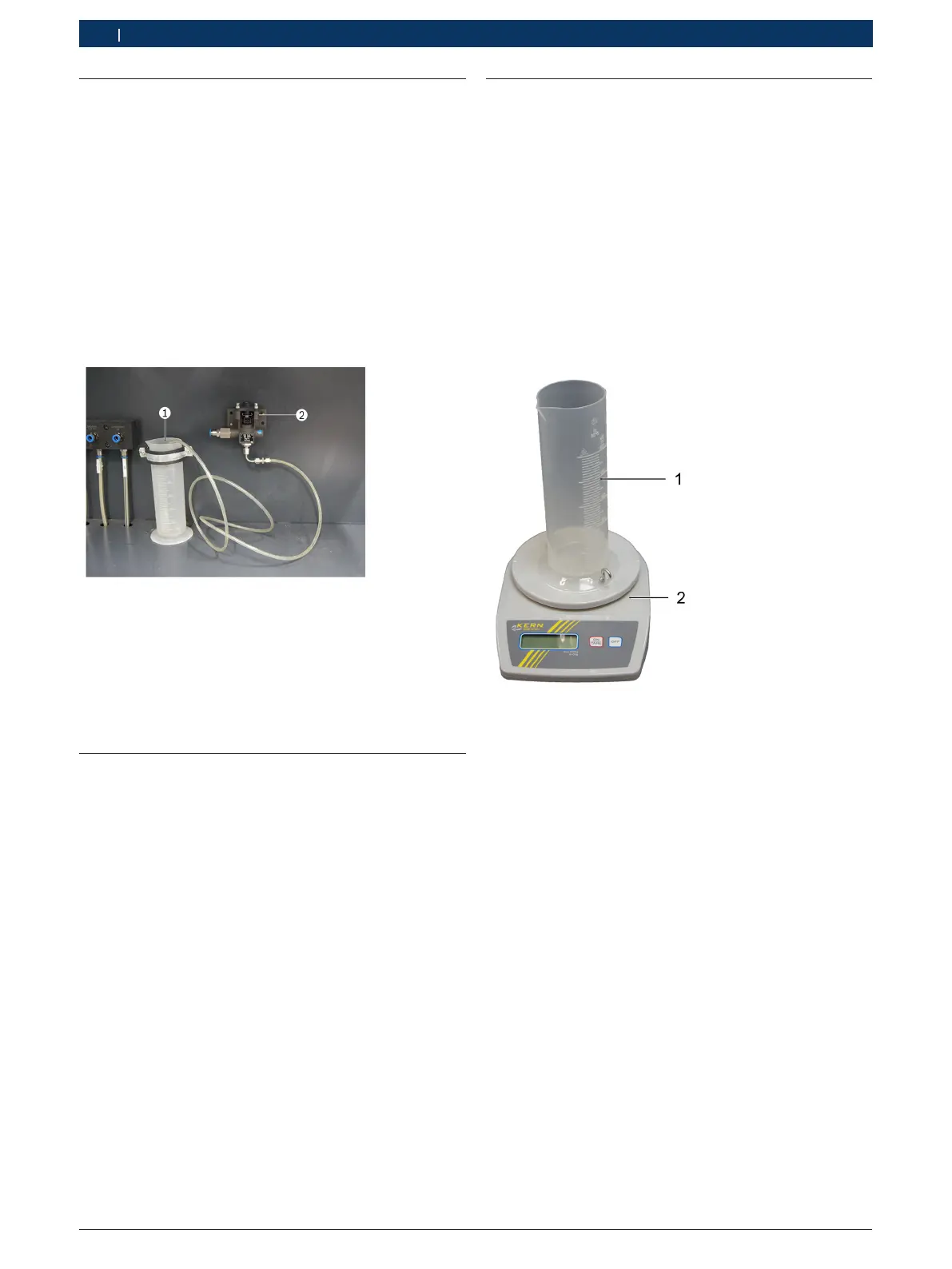

Abb. 9: Prüfdosiermodul und Messbecher
1 Messbecher
2 Prüfdosiermodul F 00B H40 111
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
3.10 Messbecher 0 986 610 813 / 814 / 815
i Die Messbecher sind Bestandteil von Koffer
0986610800 (Denoxtronic-Set 1).
Im Lieferumfang sind 3 Messbechern mit 100ml,
250ml und 500 ml Fassungsvermögen enhalten. Die
Messbecher werden im Rahmen der Funktionsprüfung
des AdBlue-Fördermoduls bei Rücklaufmengenmessung
und Dosiermengenmessung eingesetzt. Die aufgefange-
ne Prüfflüssigkeit wird mit Hilfe der Wiegeeinrichtung
0986610838 gemessen. Siehe Anwendungsbeispiel in
Abb.9 und Abb.10.
i DefekteMessbecher müssen ersetzt werden.
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
3.11 Wiegeeinrichtung 0 986 610 838
Die Wiegeeinrichtung wird im Rahmen der Funktions-
prüfung des AdBlue-Fördermoduls bei Rücklaufmengen-
messung und Dosiermengenmessung eingesetzt. Die in
einem Messbecher aufgefangene Menge wird hiermit
gewogen und dient zur Beurteilung der vorgegebenen
Sollwerte.
i Zur Kalibrierung der Wiegeeinrichtung muss das
Gewicht 0 986 610 839 verwendet werden, siehe
Kapitel 3.12.
i Eine defekte Wiegeeinrichtung wird komplett
erneuert.
Abb. 10: Wiegeeinrichtung 0 986 610 838
1 Messbecher
2 Wiegeeinrichtung (0 – 500 g)
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
