1 689 989 403 2019-03-01| Robert Bosch GmbH
6 | Denoxtronic 1.1 | Geräte und Komponentende
3. Geräte und Komponenten
i Dieses Kapitel gibt eine Übersicht über die wichtigs-
ten Geräte und Komponenten, die für die Prüfung
und Instandsetzung des AdBlue-Fördermodul, Typ
Denoxtronic 1.1 erforderlich sind. Detaillierte Hin-
weise zur Bedienung und Handhabung finden Sie in
der separaten ESI[tronic]-Instandsetzungsanleitung
Denoxtronic 1.1.
3.1 Prüfeinrichtung 0 986 613 880
Die Prüfeinrichtung 0 986 613 880 ist in Verbindung
mit allen Denoxtronic Werkzeugsätzen als Arbeitsplatz
zur Prüfung und Reparatur von AdBlue-Fördermodulen
vorgesehen. Die Prüfeinrichtung bietet alle Versorgungs-
anschlüsse für Prüfmedium, Prüfspannung, Druckluft
und Prüfgas.

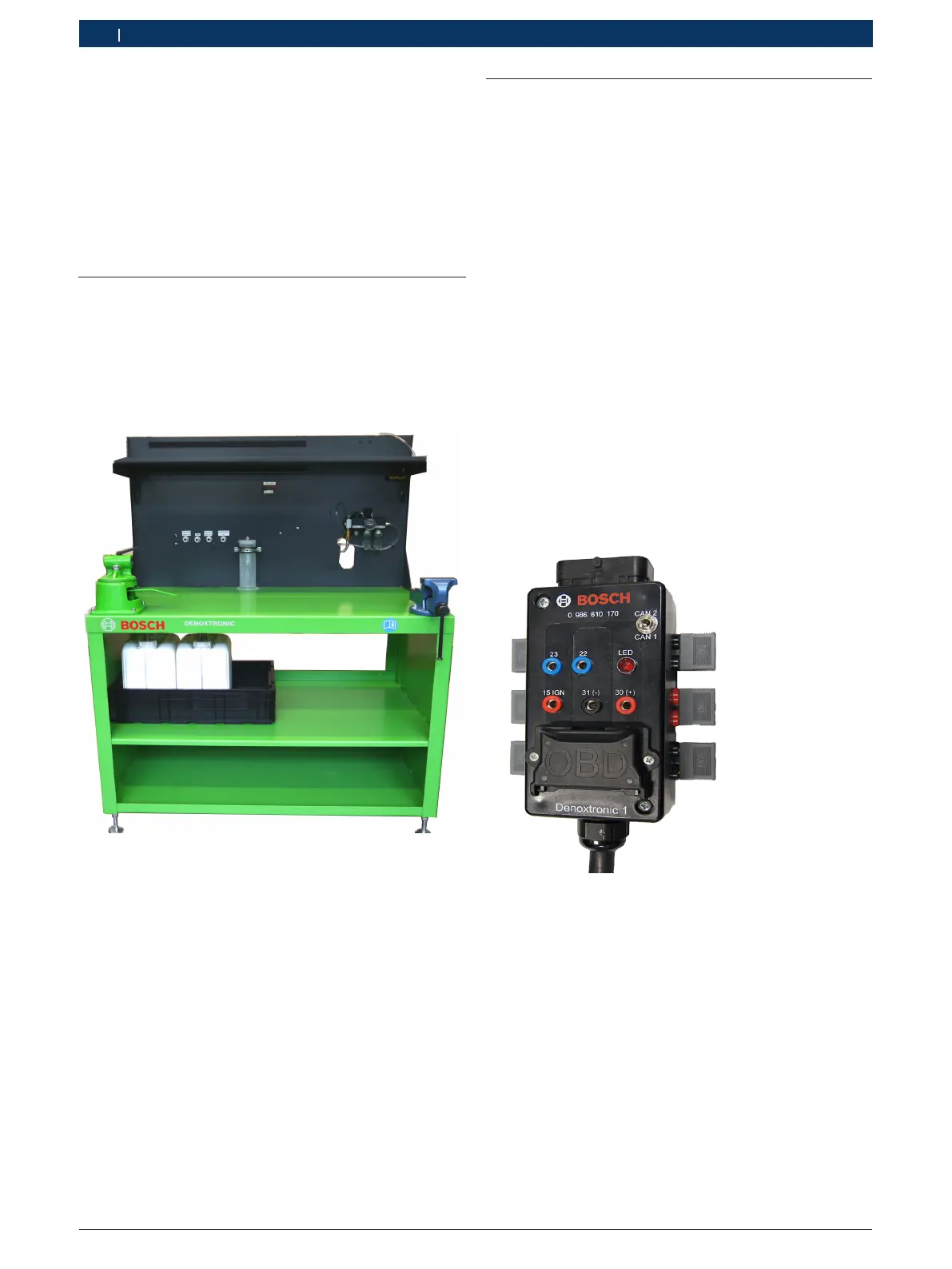

Abb. 1: Prüfeinrichtung 0 986 613 880
i Die Abbildung (Abb. 1) ist beispielhaft. Informatio-
nen über Lieferumfang und Aufbau finden Sie in der
Originalbetriebsanleitung 1689989164.
3.2 Adaptermodul 0 986 610 170
i Das Adaptermodul ist Bestandteil von Koffer
0986610800 (Denoxtronic-Set 1).
Das Adaptermodul 0986610170 dient bei der Prüfung
von AdBlue-Fördermodulen als Schnittstelle zwischen
Prüfadapter 0986610172, KTS 5XX / 6XX und Dosier-
und Fördermodul.
Über das Adaptermodul und die Verbindungsleitungen
werden sowohl der Prüfadapter, als auch das Förder-
modul mit Spannung (24V) versorgt. Die Spannungs-
versorgung des Adaptermoduls erfolgt über einen
Spannungskonstanter (30VDC/min.20A), z.B. Bosch
1 687 022 873.
Die Diagnosedaten für die Prüfung sind über die ESI[tro-
nic] – Komponentendiagnose verfügbar. Voraussetzung
ist ein Abonement der ESI[tronic] – Informationsart "K".
Die Diagnose des Steuergerätes im Fördermodul erfolgt
über dessen Eigendiagnose und den internen Fehlerspei-
cher. Die Diagnose umfasst u.a. Fehlerspeicher lesen /
löschen, Stellgliedtest, Funktionstests.
Abb. 2: Adaptermodul 0 986 610 170
i Für den Fahrzeughersteller Scania erfolgt die Prü-
fung mit dem Adaptermodul 0 986 610 173. Das
Adaptermodul ist nicht im Lieferumfang und muss
separat bestellt werden.
i Der fachgerechte Anschluss und die Anwendung
des Adaptermoduls ist in den ESI [tronic]- Prüf-
und Instandsetzungsanleitungen beschrieben.
i Ein defektes Adaptermodul muss komplett erneuert
werden.
