8 | Denoxtronic 1.1 | Geräte und Komponentende
3.5 Manometer 0 986 610 805 und
0986613103
i Das Manometer 0 986 610 805 ist Bestandteil von
Koffer 0986610800 (Denoxtronic-Set 1).
Das Manometer 0986613103 ist nicht im Lieferum-
fang und muss separat bestellt werden.
Die Manometer werden bei AdBlue-Fördermodulen zur
Prüfung verschiedener Systemdruckbetriebszustände,
der Funktion des Umschaltventils und der Saugleistung
verwendet.
! Die Manometer sind speziell auf die Prüfung von
AdBlue-Fördermodulen, Typ Denoxtronic 1.1 ab-
gestimmt. Die Verwendung anderer Manometer ist
nicht zulässig.
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.

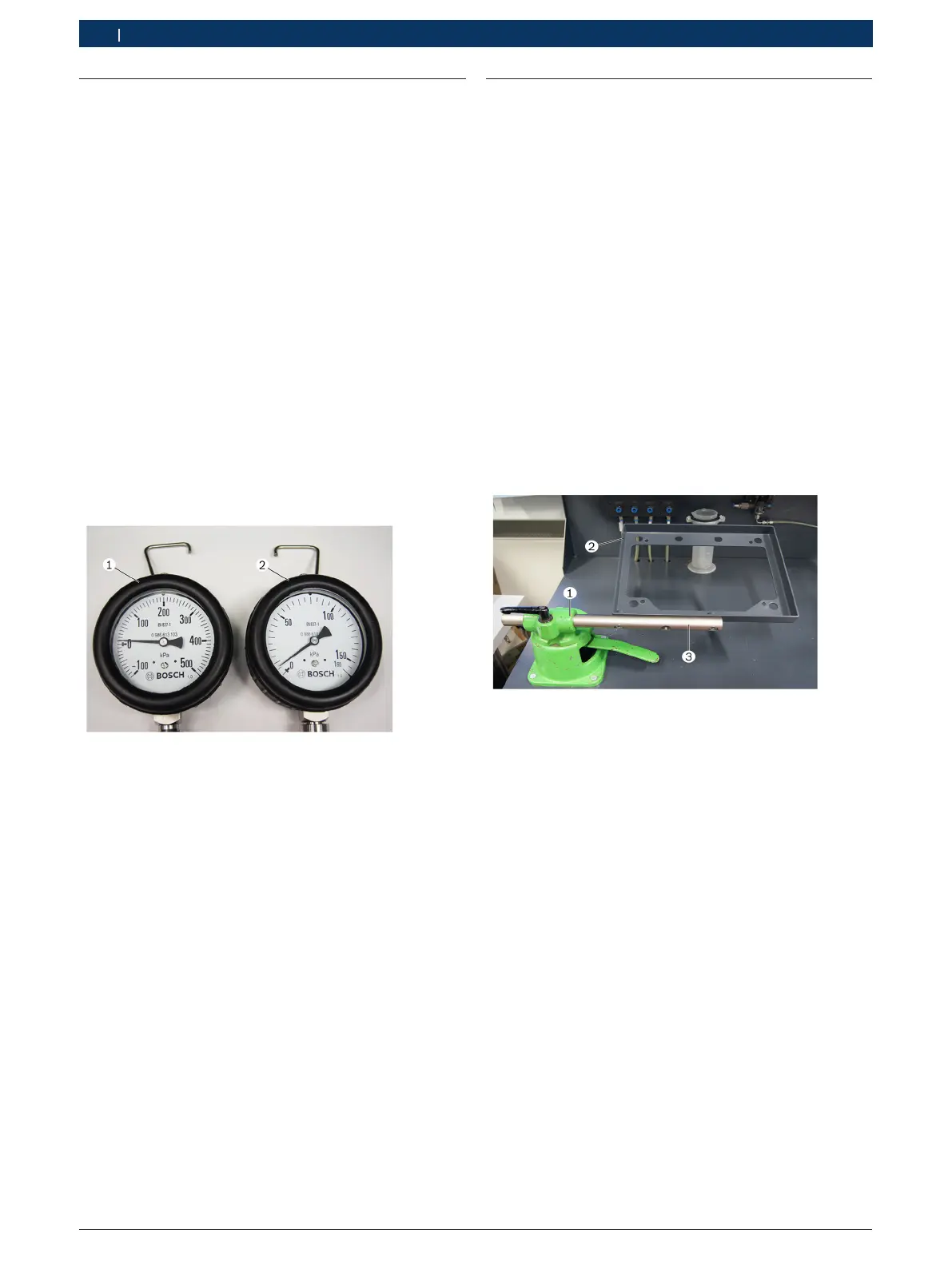

Abb. 5: Manometer 0 986613 103 und 0 986 610 805
1 Manometer 0 986 613 103 (Prüfung AdBlue-Kreis)
2 Manometer 0 986 610 805 (Prüfung Luftkreis)
i Die Messgenauigkeit der Manometer muss regel-
mäßig durch eine zertifizierte Prüfstelle überprüft
werden. Dies liegt in der Verantwortlichkeit des
Anwenders.
i Ein defektes Manometer muss durch ein neues er-
setzt werden.
3.6 Aufspannbock 0 986 611 249
Der Aufspannbock (Abb 6. Pos. 1) wird auf der Prüfein-
richtung 0986613880 links vorne an der vorbereiteten
Arbeitsfläche befestigt (4Schrauben M8).
Die Stange 0986610981 (Abb 6. Pos. 3) wird in
die runde Aufnahme des Aufspannbocks eingeführt
und festgeklemmt. Die Montageplatte 0986613865
(Abb6. Pos. 2) wird mit zwei Schrauben (M 10) an die
Stange befestigt.
Das AdBlue-Fördermodul wird für die Prüfung und
Reparatur an der Montageplatte befestigt. Das Ad-
Blue-Fördermodul kann durch Verdrehen der Stange
und des Hebels am Aufspannbock während der Prü-
fung und Reparatur in entsprechender Gebrauchslage
gebracht werden.
! Beim Lösen und Verdrehen der Stange am Aufspann-
bock immer mit einer Hand an der Montageplatte
oder am AdBlue-Fördermodul gegenhalten, um ein
unkontrolliertes Kippen zu vermeiden.
Abb. 6: Aufspannbock 0 986 611 249 auf Prüfeinrichtung 0986613880
1 Aufspannbock 0 986 611 249
2 Montageplatte 0 986 613 865
3 Stange 0 986 610 981
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
