6.5 Замена аккумулятора вручном
насосе 1687222191
! Запрещено менять аккумулятор, если ручной насос
находится под давлением (признак: шток поршня,
рис.17, поз.2, вытянут).
Порядок действий:
1. Нажмите иудерживайте клапан (рис.17, поз.1).
2. Вдвиньте шток поршня (рис.17, поз.2) доупора
вкорпусе иподождите, пока погаснет индикация
надисплее.
3. Вытащите отсек для аккумулятора (рис.17, поз.3).
4. Выньте израсходованный аккумулятор изамените
нановый, тип CR 2430, 3V. Обратите внимание
нато, что положительный полюс аккумулятора
должен находиться вверху.
5. Закройте отсек аккумулятора.
" Ручной насос снова готов кработе.

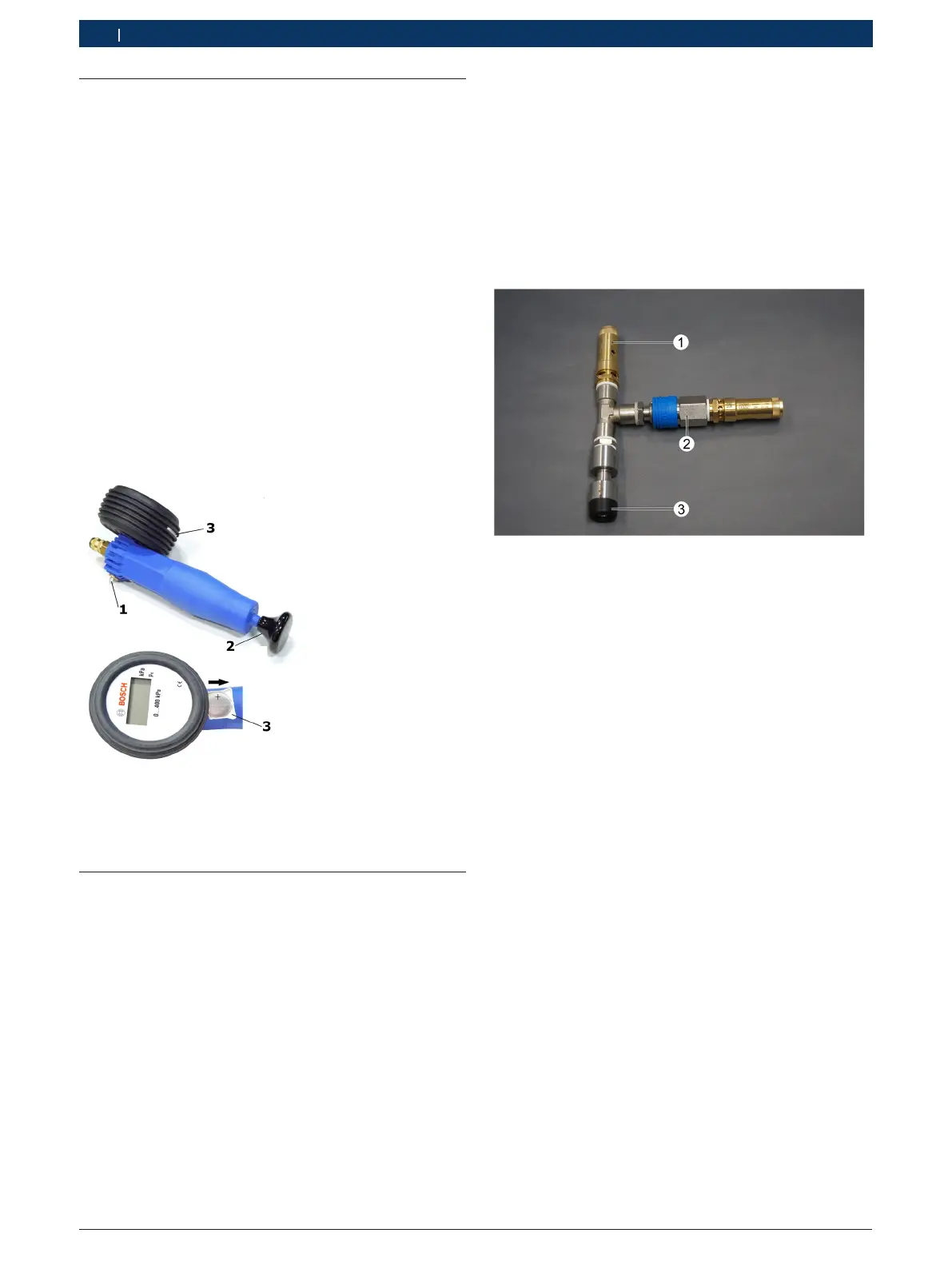

Рис. 17: Ручной насос 1687222191
1 Клапан
2 Шток поршня
3 Отсек для литиевых аккумуляторов, тип CR2430, 3В
6.6 Приспособление для герметизации
0986610905
Осмотр упора:
1. Проверьте упор (рис.18, поз.3) наналичие
пористости, трещин идругих повреждений.
2. Поврежденный упор следует заменить.
3. Для крепления используйте новый пустотелый
винт изкомплекта поставки.
! Никогда не используйте для крепления упора
обычные винты. В противном случае безопасная
работа упора не гарантируется.
Проверка работы предохранительных клапанов:
i Проверка работы предохранительных
клапанов вприспособлении для герметизации
производится ежегодно.
i Проверку разрешается проводить только
спомощью очищенного, фильтрованного сжатого
воздуха (фильтр <25µm) смакс. давлением 3bar.
Рис. 18: Приспособление для герметизации 0986610905
1 Предохранительный клапан, несъемный
2 Предохранительный модуль, съемный
3 Упор
Порядок действий:
1. Перед проверкой убедитесь, что барашковые
гайки предохранительных клапанов закручены.
2. Приставьте пистолет сжатого воздуха кполому
винту вупоре (рис.18, поз.3).
3. Кратковременно нажмите спусковой крючок
пистолета сжатого воздуха. При необходимости
повторите процесс несколько раз.
Предохранительные клапаны вприспособлении
для герметизации должны открыться. Их
срабатывание будет слышно позвуку выходящего
сжатого воздуха.
" Проверка работоспособности завершена,
приспособление для герметизации снова готово
кработе.
! Если один изпредохранительных клапанов
неисправен, приспособление для герметизации
дальнейшему использованию не подлежит.
! Съемный предохранительный клапан можно
заменить отдельно. Если неисправен несъемный
предохранительный клапан, приспособление для
герметизации следует заменить.
