1 689 989 403 2019-03-01| Robert Bosch GmbH
Geräte und Komponenten | Denoxtronic 1.1 | 11 de
3.12 Gewicht 0 986 610 839
Das Gewicht (Abb. 11, Pos. 1) wird zur Kalibrierung der
Wiegeeinrichtung 0 986 610 838 verwendet.
i Das Gewicht zum Schutz vor Beschädigung, vor und
nach Gebrauch, immer im geschlossenen Behälter
(Abb. 11, Pos. 2) aufbewahren.
i Das Gewicht alle 2 Jahre durch eine anerkannte
Prüfstelle überprüfen lassen.

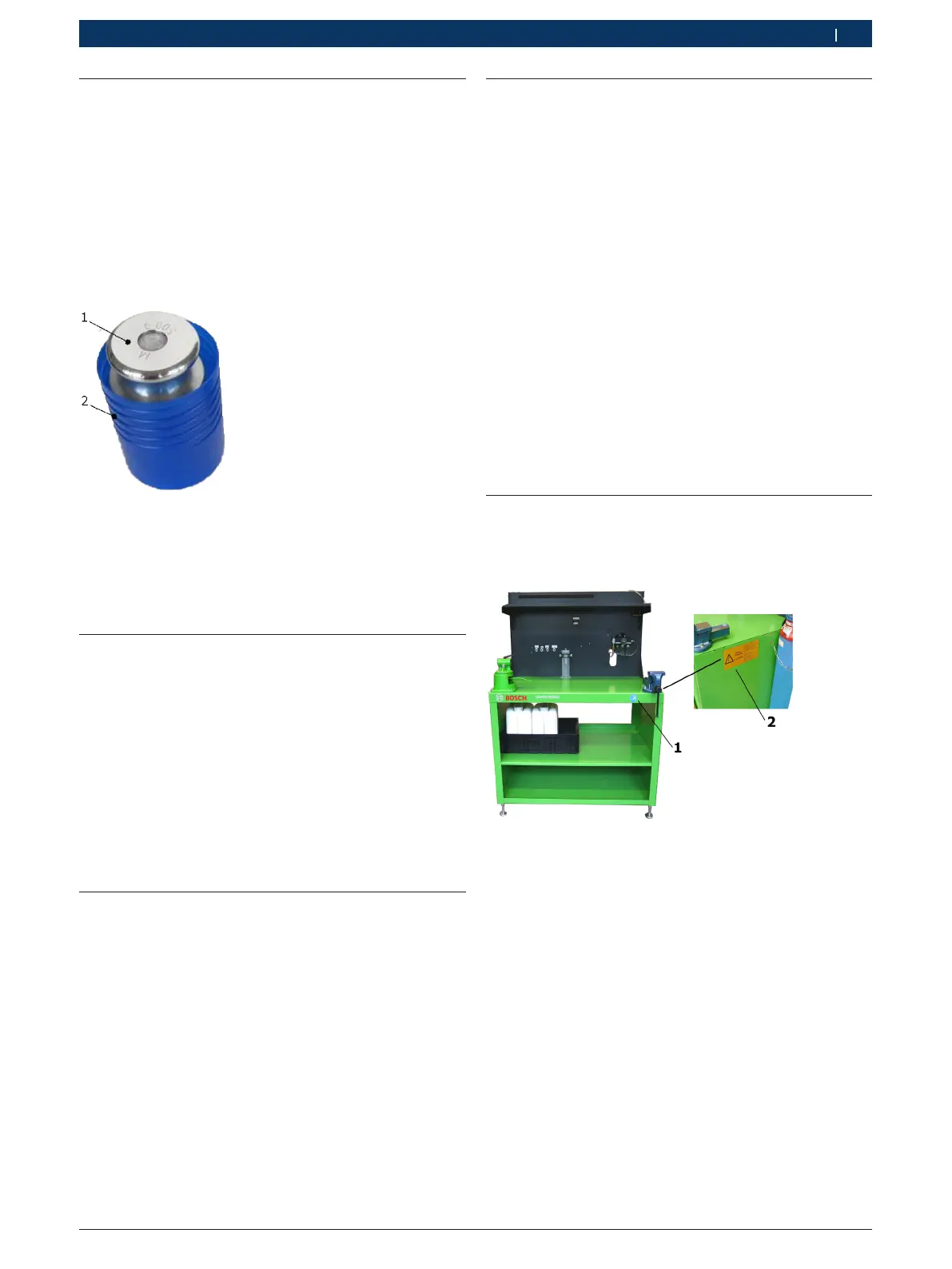

Abb. 11: Gewicht 0 986 610 839
1 Gewicht 500 g +/- 0,8 mg (Klasse M)
2 2-teiliger Behälter (Unterteil abgebildet)
i Detaillierte Hinweise zur Kalibrierung finden Sie in
der Bedienungsanleitung der Wiegeeinrichtung.
3.13 Montageplatte 0 986 610 837
Die Montageplatte 0986610837 dient zur Aufnahme
von Dosiermodulen, Typ Denoxtronic 1.1, für die De-
montage / Montage. Die Montagedorne 0986610836
und 0986610846 werden für die Demontage /Monta-
ge der Mischkammer der Dosiermodule benötigt.
Der Teilesatz 0986613847 wird für die Dichtheits-
prüfung der Dosiermodule verwendet.
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
3.14 Adapter-Set 0 986 610 724
Die Adapter werden für die Dichtheitsprüfung des Luft-
kreises von AdBlue-Fördermodulen, Typ Denoxtronic 1.1
benötigt. Mit den Adaptern und den Versorgungsleitun-
gen 0986610926 und 0986610927 wird das Förder-
modul an den Gasverteiler angeschlossen.
3.15 Hydraulik-Schlauchleitungen
Hydraulik-Schlauchleitungen werden für verschiedene
Funktionstests, bei der Fehlersuche und bei Spülvor-
gängen am AdBlue-Fördermodul benötigt.
i Alle Schlauchleitungen immer sorgsam behandeln
und vor Gebrauch überprüfen. Schlauchleitun-
gen sind zu ersetzen, wenn bei der Überprüfung
folgende Beschädigungen festgestellt werden:
Risse, Versprödungen, Scheuerstellen, geknickte
Schlauchleitung, schwergängige oder beschädigte
Schnellkupplungen.
! Eine defekte Schlauchleitung muss umgehend kom-
plett erneuert werden, da es sonst zu Schäden und
Verletzungen führen kann.
i Der fachgerechte Anschluss und die Anwendung der
Schlauchleitungen ist in den ESI[tronic]-Prüf- und
Instandsetzungsanleitungen beschrieben.
3.16 Hinweise zur Erstinbetriebnahme
i Die beiliegenden Klebeschilder an der Prüfeinrich-
tung 0 986 613 880 anbringen.
Abb. 12: Prüfeinrichtung mit Klebeschilder
1 Klebeschild 1681103503 (Bedienungsanleitung beachten)
2 Klebeschild 1681102623 (Zusammensetzung des Prüfgases)
1. Klebeschild "Bedienungsanleitung beachten" an der
Vorderseite der Prüfeinrichtung anbringen (Abb.12,
Pos.1). Zuvor die Klebefläche fettfrei machen.
2. Klebeschild "Zusammensetzung des Prüfgases"
seitlich an der Prüfeinrichtung im Bereich der Prüf-
gasflasche anbringen (Abb. 12, Pos. 2). Zuvor die
Klebefläche fettfrei machen.
