3.4 Gasverteiler 0 986 610 970
Der Gasverteiler dient ausschließlich zur Dichtheitsprü-
fung von AdBlue-Fördermodulen mit Formiergas 5.
Bei AdBlue-Fördermodulen, Typ Denoxtronic 1.1 erfolgt
die Dichtheitsprüfung für den AdBlue-Kreis und den
Luftkreis.
Die Membran-Durchführungstülle (Abb. 4, Pos. 2) der
Service-Box dient zur Vermeidung von Überdruck im
Gasverteiler, sowie zur Überprüfung der Dichtheit der
internen Verschlauchung.
An den Anschluss zur Entlüftung (Abb. 4, Pos. 5) muss
kundenseitig ein Anschlussstück (Außengewinde, 1/4")
und ein Entlüftungsschlauch angebracht werden (nicht
im Lieferumfang).
! Der Entlüftungsschlauch muss vom Gasverteiler bis
ins Freie reichen.

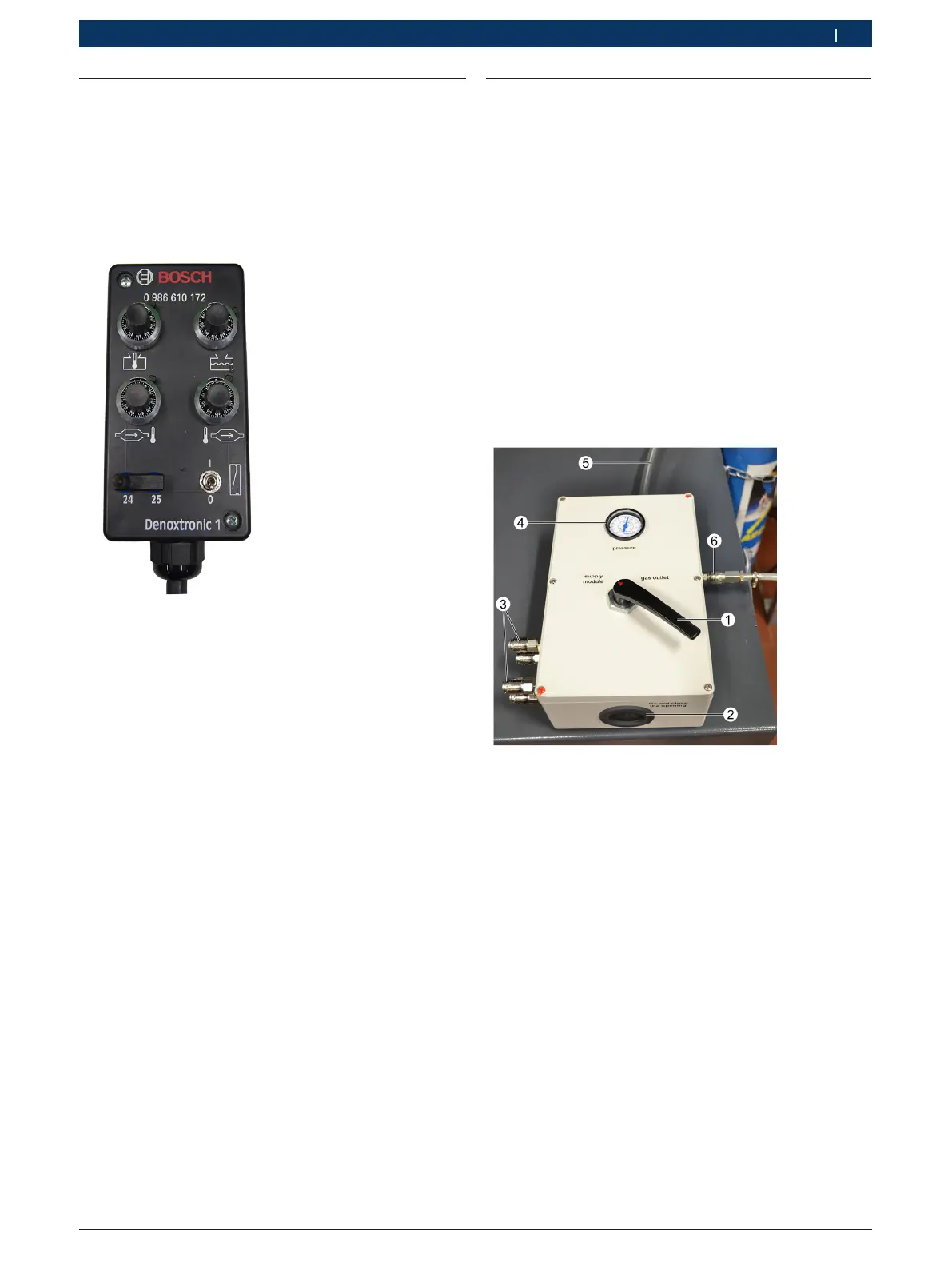

Abb. 4: Gasverteiler 0 986 610 970
1 Umschalthebel
2 Membran-Durchführungstülle
3 Steckkupplungen für Anschluss AdBlue-Fördermodul
4 Manometer
5 Anschluss für Entlüftungsschlauch
6 Steckkupplung für Anschluss Gasflasche Formiergas 5
i Die Verbindung von Gasverteiler zu AdBlue-För-
dermodulen, Typ Denoxtronic 1.1, erfolgt mit den
Versorgungsleitungen 0986610926, 0986610927
und 0986610928.
i Detaillierte Hinweise zur Bedienung und Handhabung
finden Sie in der separaten ESI[tronic]-Instandset-
zungsanleitung Denoxtronic 1.1.
3.3 Prüfdapter 0 986 610 172
Vor der Durchführung von Funktionstests an AdBlue-För-
dermodulen werden mit dem Prüfadapter 0986610172
die Werte für Tanktemperatur, Tankfüllstand und die Ab-
gastemperatur vor und nach dem Katalysator eingestellt.
Die Werte sind in der jeweiligen ESI [tronic]- Prüf- und
Instandsetzungsanleitung beschrieben.
Abb. 3: Prüfadapter 0 986 610 172
i Für den Fahrzeughersteller Scania erfolgt die Prü-
fung mit dem Prüfadapter 0 986 610 174. Der Prüf-
adapter ist nicht im Lieferumfang und muss separat
bestellt werden.
i Der fachgerechte Anschluss und die Anwendung
des Prüfadapters ist in den ESI [tronic]- Prüf- und
Instandsetzungsanleitungen beschrieben.
i Ein defekter Prüfadapter muss komplett erneuert
werden
