1 689 989 403 2019-03-01| Robert Bosch GmbH
Seadmed ja komponendid | Denoxtronic 1.1 | 105 et
3.4 Gaasijaotur 0 986 610 970
Gaasijaotur on mõeldud üksnes AdBlue pumbamooduli-
te lekkekindluse kontrollimiseks inertgaasiga 5.
AdBlue pumbamoodulite tüübiga Denoxtronic 1.1 kont-
rollitakse AdBlue- ja õhukontuuri lekkekindlust.
Teenindusboksi membraan-läbiviikliitmik (joon. 4, nr 2)
on mõeldud ülerõhu vältimiseks gaasijaoturis ning sise-
miste voolikute lekkekindluse kontrollimiseks.
Õhutusava ühendusele (joon. 4, nr 5) tuleb kliendi
poolt paigaldada ühendusdetail (väliskeere, 1/4 tolli) ja
õhutusvoolik (ei kuulu tarnekomplekti).
! Õhutusvoolik peab ulatuma gaasijaotilt õue.

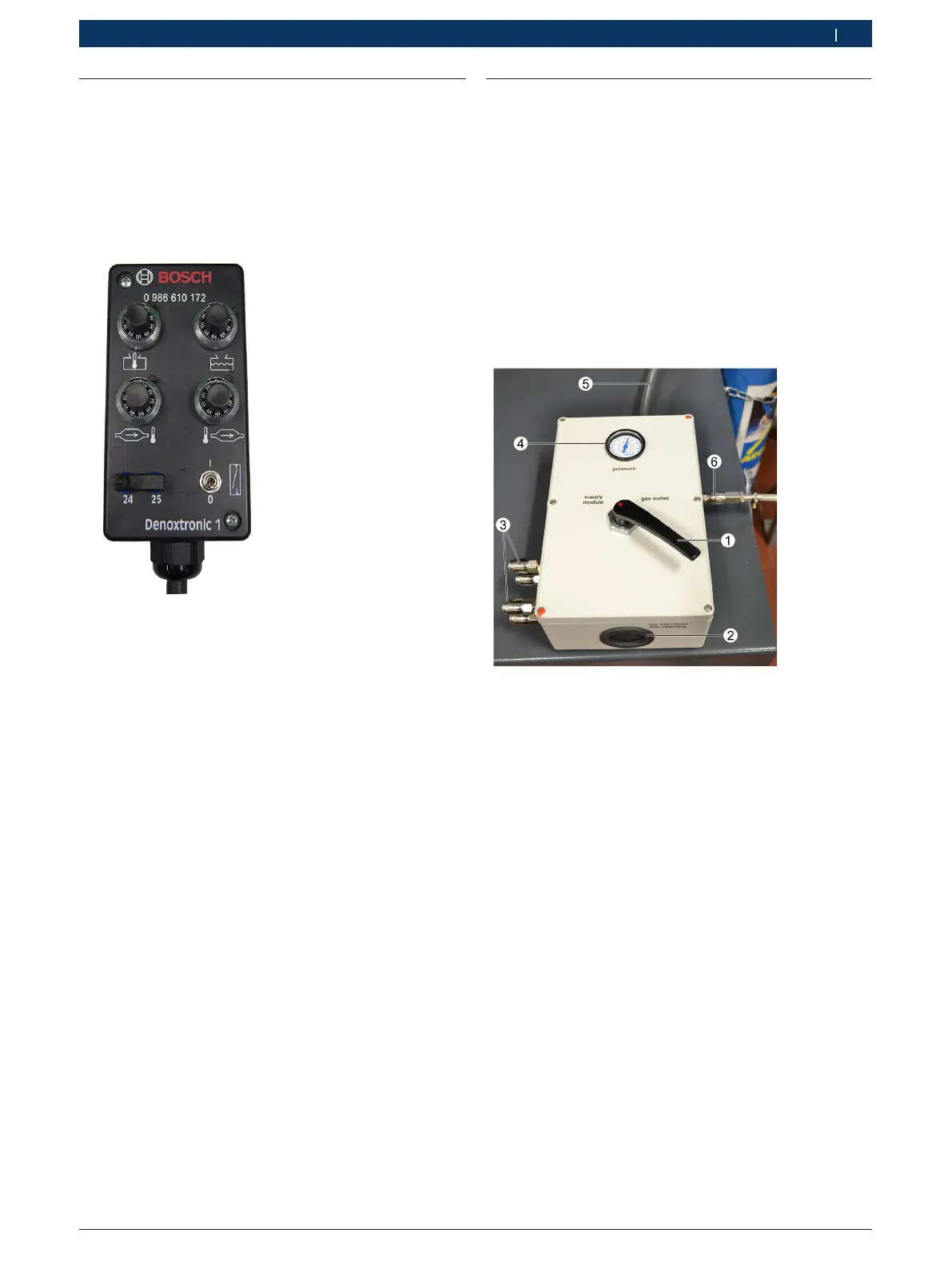

Joon. 4: Gaasijaotur 0 986 610 970
1 Ümberlülitushoob
2 Membraan-läbiviigupuks
3 Pistikühendused AdBlue pumbamooduli ühendamiseks
4 Manomeeter
5 Õhutusvooliku ühendus
6 Pistikühendus inertgaasi 5 ballooni ühendamiseks
i Gaasijaoturi ühendamiseks AdBlue pumbamoo-
duliga, tüüp Denoxtronic 1.1, kasutatakse varus-
tusjuhtmeid 0986610926, 0986610927 ja
0986610928.
i Üksikasjalikke juhiseid kasutamise ja käsitsemise koh-
ta leiate süsteemi ESI[tronic] eraldi remondijuhendist
Denoxtronic 1.1.
3.3 Kontrolliadapter 0 986 610 172
Enne talitlustestide tegemist AdBlue pumbamoodulitel
seadistatakse kontrollimisadapteriga 0 986 610 172
mahuti temperatuuri, mahuti täitetaseme ja heitgaasi
temperatuuri väärtused katalüsaatori ees ja järel. Väär-
tuseid kirjeldatakse vastava süsteemi ESI [tronic] kont-
rollimis- ja korrashoiujuhendis.
Joon. 3: Kontrollimisadapter 0 986 610 172
i Sõidukitootja Scania puhul tehakse kontrollimine
kontrollimisadapteriga 0986610174. Kontrollimisa-
dapter ei sisaldu tarnekomplektis ja tuleb tellida
eraldi.
i Kontrollimisadapteri nõuetekohast ühendamist ja
kasutamist kirjeldatakse süsteemi ESI [tronic] kont-
rollimis- ja remondijuhistes.
i Defektne kontrollimisadapter tuleb täielikult välja
vahetada
