300 | Denoxtronic 1.1 | Приборы икомпонентыru
3. Приборы икомпоненты
i Вданной главе дается обзор важных
приборов икомпонентов, необходимых для
проверки иремонта модуля подачи AdBlue
типа Denoxtronic 1.1. Подробные указания
поэксплуатации иобращению сприборами вы
найдете вотдельной инструкции поремонту
ESI[tronic] Denoxtronic 1.1.
3.1 Контрольно-измерительное
устройство 0986613880
Контрольно-измерительное устройство
0986613880 вкомбинации совсеми комплектами
инструментов Denoxtronic предназначено для
использования вкачестве рабочего места для
проверки модулей подачи AdBlue. Контрольно-
измерительное устройство оснащено всеми
необходимыми подключениями для проверочной
среды, проверочного напряжения, сжатого воздуха
ипроверочного газа.

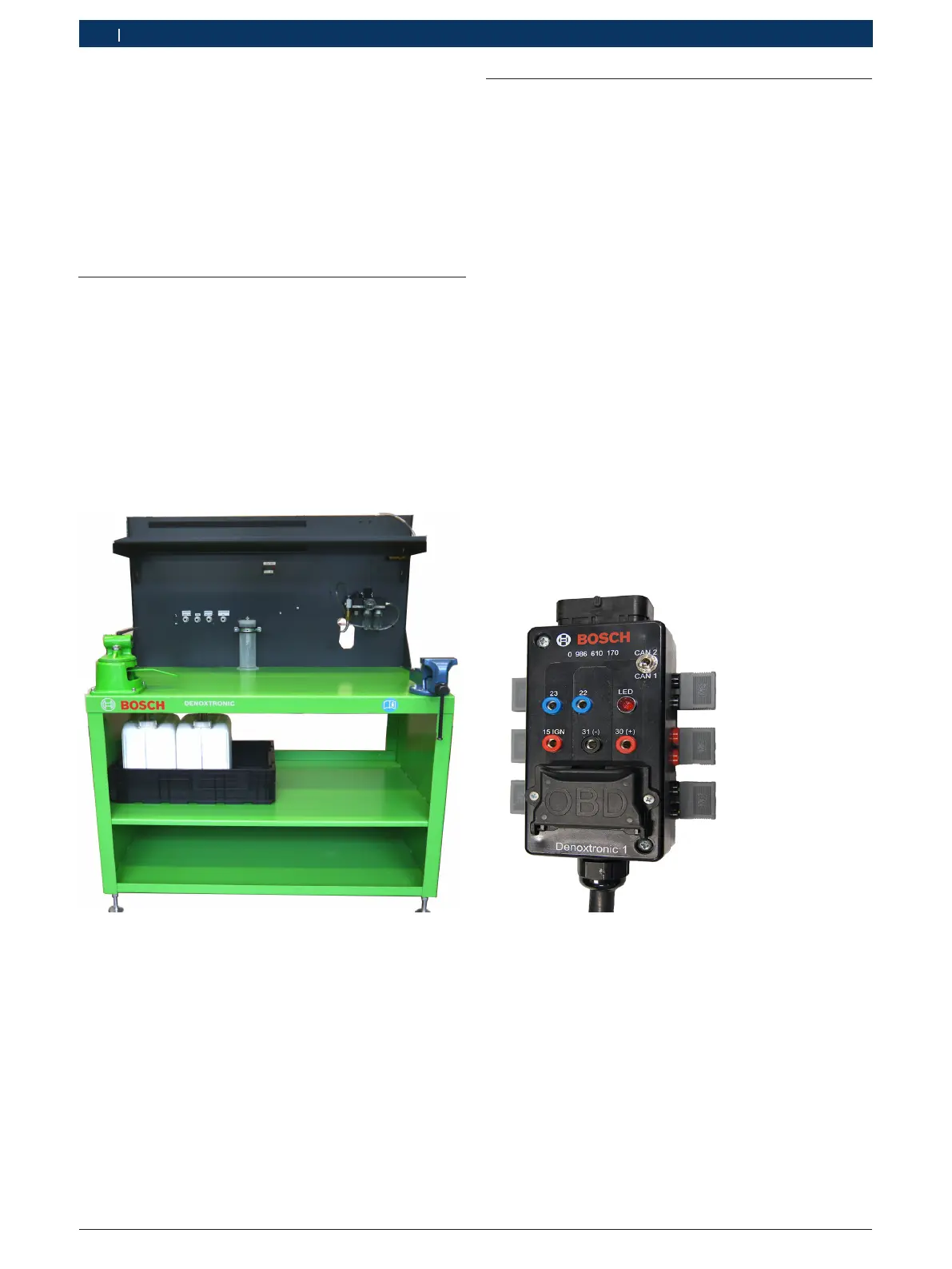

Рис. 1: Контрольно-измерительное устройство 0986613880
i Изображение (рис.1) приведено вкачестве
примера. Информацию окомплекте поставки
иконструктивных особенностях вы найдете
воригинальной инструкции поэксплуатации
1689989164.
3.2 Адаптерный модуль 0986610170
i Адаптерный модуль является составной частью
набора средств 0986610800 (Denoxtronic-Set1).
Адаптерный модуль 0986610170 используется
при проверке модулей подачи AdBlue вкачестве
интерфейса между проверочным адаптером
0986610172, KTS5XX/6XX и модулем дозирования и
подачи. Через адаптерный модуль и соединительные
провода подается напряжение (24V) как на
проверочный адаптер, так и на модуль подачи. Подача
напряжения наадаптерный модуль осуществляется
через стабилизатор напряжения (30VDC/мин. 20А),
например Bosch 1687022873.
Данные диагностики для проверки доступны через
ESI[tronic]— диагностика компонентов. Условием
является наличие абонемента вида информации "K".
Диагностика блока управления в модуле подачи
производится путем самодиагностики и с помощью
внутренней памяти неисправностей. Диагностика
включает всебя, кроме всего прочего, чтение/удаление
данных из памяти неисправностей, тест исполнительных
элементов, функциональную диагностику.
Рис. 2: Адаптерный модуль 0986610170
i Для изделий автопроизводителя Scania
проверка выполняется спомощью адаптерного
модуля0986610173. Этот адаптерный модуль
не входит вкомплект поставки, его необходимо
заказывать отдельно.
i Надлежащее подключение ииспользование
адаптерного модуля описано винструкциях
попроверке иремонту ESI[tronic].
i Неисправный адаптерный модуль следует
заменять вкомплекте.
