104 | Denoxtronic 1.1 | Seadmed ja komponendidet
3. Seadmed ja komponendid
i Selles peatükis antakse ülevaade olulisematest sead-
metest ja komponentidest, mis on vajalikud AdBlue
pumbamooduli tüübi Denoxtronic 1.1 kontrollimi-
seks ja remondiks. Üksikasjalikke juhiseid kasutami-
se ja käsitsemise kohta leiate süsteemi ESI[tronic]
eraldi remondijuhendist Denoxtronic 1.1.
3.1 Kontrollimisseadis 0 986 613 880
Kontrollimisseadis 0 986 613 880 on koos kõigi De-
noxtronicu tööriistakomplektidega ette nähtud AdBlue
pumbamoodulite kontrollimise ja remondi töökohaks.
Kontrollimisseadisel on kõik ühendused kontrollvedeli-
ku, kontrollpinge, suruõhu ja kontrollgaasi jaoks.

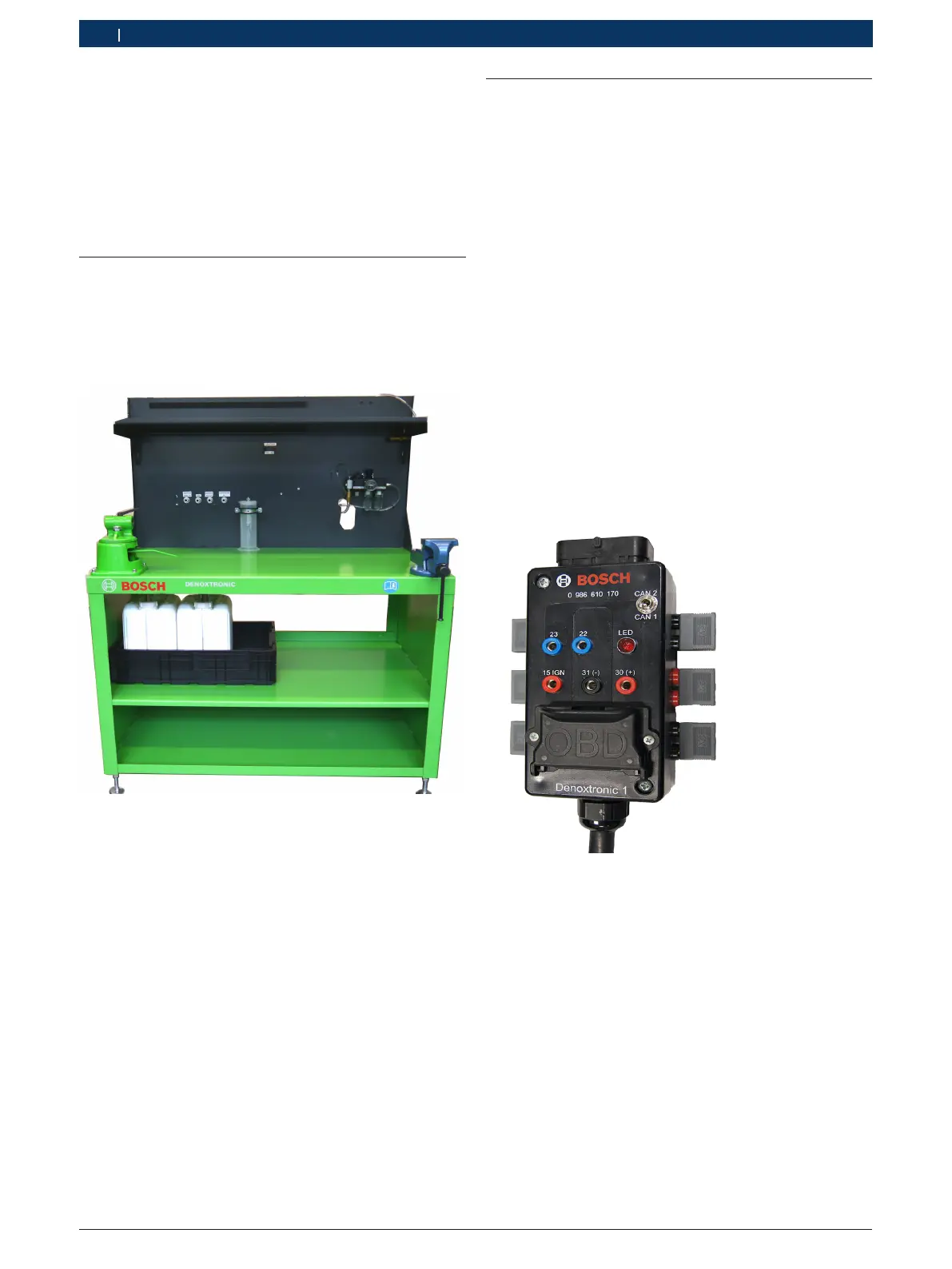

Joon. 1: Kontrollimisseadis 0 986 613 880
i Joonis (joon. 1) on näitlik. Tarnekomplekti ja ehituse
kohta saate täpsemat teavet algupärasest kasutusju-
hendist 1689989164.
3.2 Adapterimoodul 0 986 610 170
i Adapterimoodul on kohvri 0986610800 (Denoxtro-
nic-Set 1) osa.
Adapterimoodulit 0986610170 kasutatakse AdBlue
pumbamoodulite kontrollimisel kontrollimisadapteri
0986610172,KTS5XX/6XX ning doseerimis- ja pum-
bamooduli vahelise liidesena
Adapterimooduli ja ühendusjuhtmete kaudu varusta-
takse pingega nii kontrollimisadaptereid kui ka pumba-
mooduleid (24V). Adapterimooduli pingevarustus toi-
mub stabilitroni kaudu (30VDC/min20A), nt Bosch
1687022873.
Kontrollimise diagnostikaandmed on saadaval süsteemi
ESI[tronic] komponendidiagnostika kaudu. Selleks peab
olemas olema süsteemi ESI[tronic] infoliigi "K" litsents.
Pumbamooduli juhtseadmete diagnostikaks kasutatakse
nende enesediagnostikat ja sisemist veamälu. Diagnos-
tika hõlmab muu hulgas veamälu lugemist/kustutamist,
täituri testi, talitlustesti.
Joon. 2: Adapterimoodul 0 986 610 170
i Sõidukitootja Scania puhul tehakse kontrollimine
adapterimooduliga 0986610173. Adapterimoodul
ei sisaldu tarnekomplektis ja tuleb tellida eraldi.
i Adapterimooduli nõuetekohast ühendamist ja kasu-
tamist kirjeldatakse süsteemi ESI [tronic] kontrolli-
mis- ja remondijuhistes.
i Defektne adapterimoodul tuleb täielikult välja vahe-
tada.
