Bosch Denoxtronic 1.1 User Manual

1 689 989 403 2019-03-01| Robert Bosch GmbH
Поддержание висправном состоянии | Denoxtronic 1.1 | 309 ru
6.4 Газораспределитель 0986610970
i Проверка работы предохранительных
клапанов (2шт.) в газораспределителе должна
производиться ежегодно.
Проверка производится без подключенного
модуля подачи AdBlue.

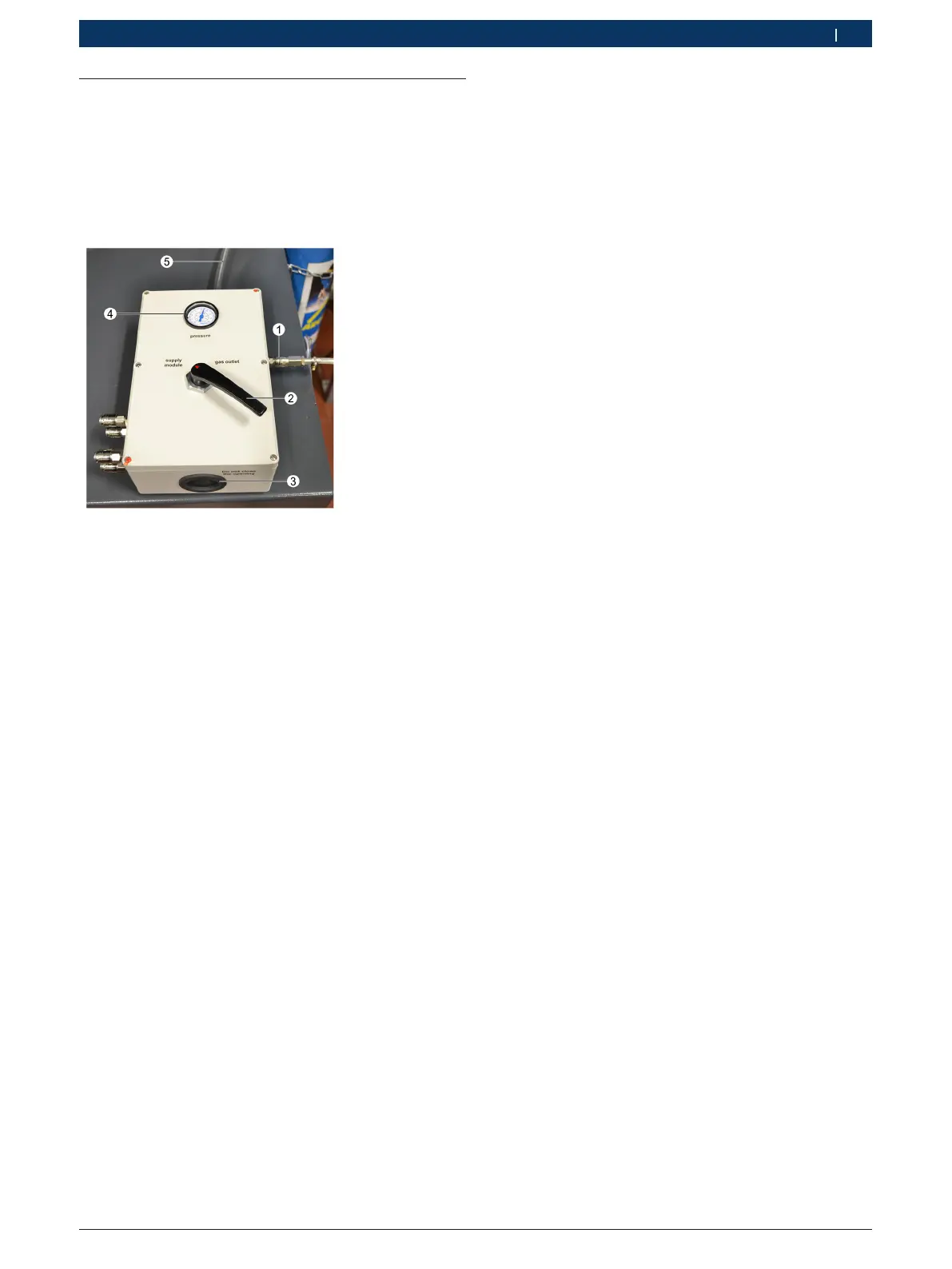

Рис. 16: Газораспределитель 0986610970
1 Штекерная муфта для подключения баллона сзащитным газом5
2 Ручка переключения
3 Проходная втулка смембраной
4 Манометр
5 Подключение для шланга сброса воздуха
Порядок действий:
1. Подключить газораспределитель кгазовому
баллону с азотом (рис.16, поз.1).
2. Ручку нагазораспределителе поставить
вположение <supply module>.
3. Редуктор газового баллона установить
напроверочное давление в11bar.
4. Ненадолго открыть запорный вентиль газового
баллона иснова закрыть. При необходимости
повторить несколько раз.
 Предохранительный клапан1
вгазораспределителе должен открыться. Его
работа будет слышна позвуку выходящего газа.
На манометре газораспределителя должно
быть видно падение давления до10bar.
5. Сброс давления вгазораспределителе можно
также выполнить спомощью многократного
перевода ручки из положения <supply modu-
le> вположение <gas outlet> иобратно до тех
пор, пока манометр нагазораспределителе не
перестанет показывать давление.
6. Отсоединить соединительный штекер от газового
баллона (рис.16, поз.1).
" Проверка работы предохранительного клапана 1
завершена.
7. Открутить присоединительную деталь с шлангом
для удаления воздуха (рис.16, поз.5).
8. Вкрутить соответствующий соединительный
штекер (например, KS3-1/4-A, фирма Festo, не
входит в объем поставки).
9. Подключить газораспределитель кгазовому
баллону с азотом (рис.16, поз.5).
10. Ручку нагазораспределителе поставить
вположение <gas outlet>.
11. Редуктор газового баллона установить
напроверочное давление в11bar.
12. Ненадолго открыть запорный вентиль газового
баллона иснова закрыть. При необходимости
повторить несколько раз.
 Предохранительный клапан2
вгазораспределителе должен открыться. Его
работа будет слышна позвуку выходящего газа.
На манометре газораспределителя должно
быть видно падение давления до10bar.
13. Сброс давления вгазораспределителе можно
также выполнить спомощью многократного
перевода ручки из положения <gas outlet>
вположение <supply module> иобратно до тех
пор, пока манометр нагазораспределителе не
перестанет показывать давление.
14. Отсоединить соединительный штекер от газового
баллона (рис.16, поз.5).
15. Открутить соединительный штекер и снова
прикрутить присоединительную деталь с шлангом
для удаления воздуха (рис.16, поз.5).
" Проверка работы предохранительного клапана 2
завершена.
i После проверки работы необходимо выполнить
испытание на герметичность газораспределителя.
Порядок действий описан в отдельной инструкции
по текущему ремонту ESI[tronic] Denoxtronic 1.1, в
гл. "Испытание на герметичность", разд. "Испытание
на герметичность контура рабочего оборудования".
! Неисправный газораспределитель не подлежит
дальнейшему использованию.
