162 | Denoxtronic 1.1 | Készülékek és komponensekhu
3.5 0 986 610 805 és 0986613103 sz.
nyomásmérő
i A 0 986 610 805 sz. nyomásmérő a 0986610800
sz. koffer (Denoxtronic-készlet 1) része.
A 0986613103 sz. nyomásmérő nem része a szállít-
mánynak, külön kell megrendelni.
Az AdBlue-szállítómoduloknál a nyomásmérő a rend-
szernyomás különféle üzemi állapotainak, a váltószelep
működésének és a szívóteljesítménynek az ellenőrzésé-
re szolgál.
! A nyomásmérő kifejezetten Denoxtronic 1.1 típusú
AdBlue-szállítómodulok vizsgálatára lett kialakítva.
Más nyomásmérő használata nem megengedett.
i A kezelésről és a használatról a különálló
Denoxtronic 1.1 ESI[tronic] javítási útmutatóból
tájékozódhat.

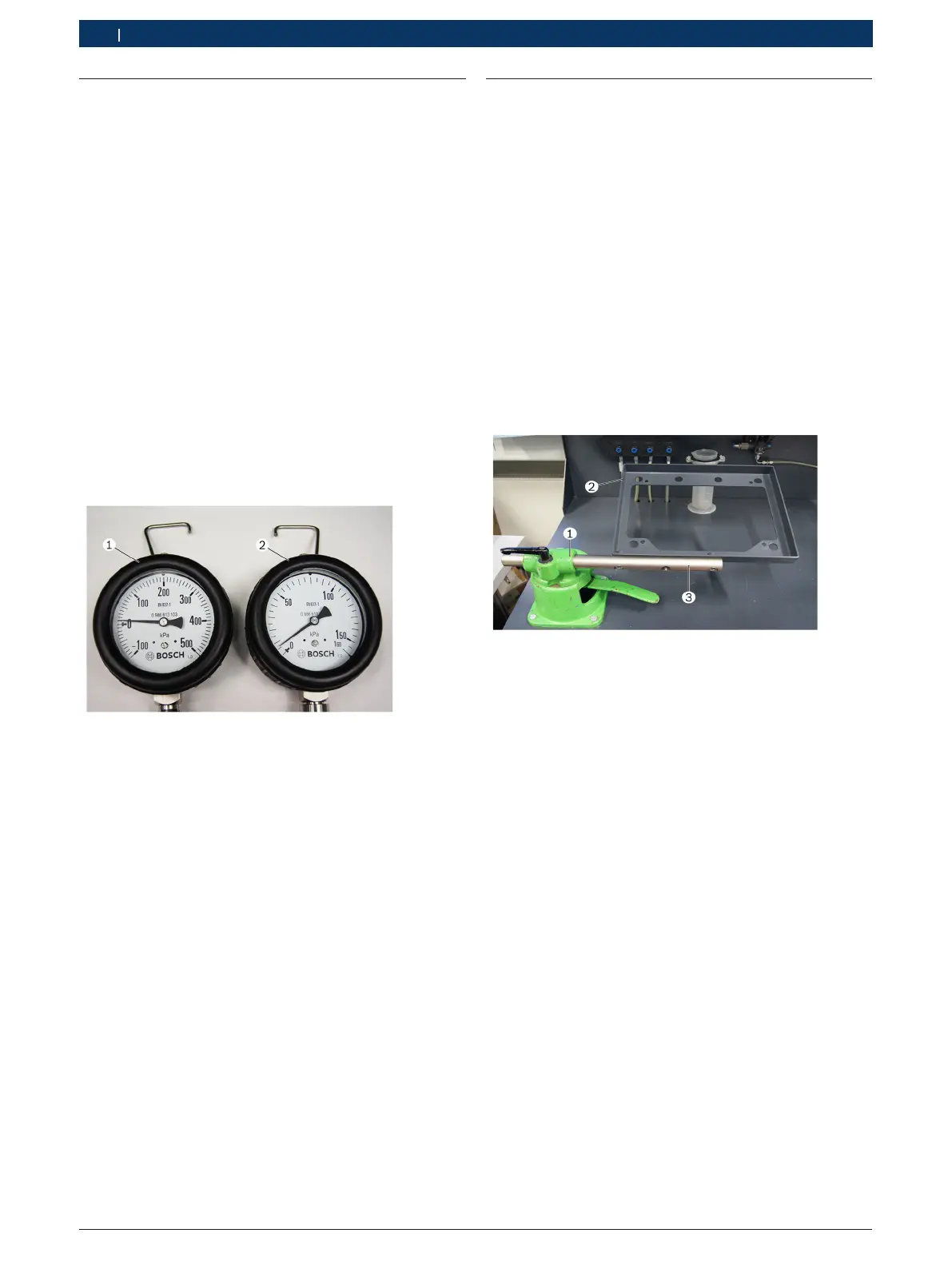

5 ábr.: 0 986613 103 és 0 986 610 805 sz. nyomásmérő
1 0 986 613 103 sz. nyomásmérő (AdBlue-kör vizsgálata)
2 0 986 610 805 sz. nyomásmérő (levegőkör vizsgálata)
i A nyomásmérő mérési pontosságát egy tanúsítvány-
nyal rendelkező vizsgálóhelyen rendszeresen elle-
nőriztetni kell. Ennek elvégzése a felhasználó felelős-
sége.
i A hibás nyomásmérőt újra kell cserélni.
3.6 0986611249 felfogó bak
A felfogó bakot (6. ábra., 1. poz.) a 0986613880
számú vizsgálóegység előkészített munkafelületére, bal-
ra-elöl kell ráerősíteni (4db M8-as csavar).
A 0986610981 rudat (6. ábra. 3. poz.) a felfogó bak
kerek tartójába kell vezetni és szorítani. A
0 986 613 865 szerelőlap (6. ábra. 2. poz.) két csavarral
(M10) rögzíthető a rúdra.
Az AdBlue-szállítómodult a vizsgálathoz és a javításhoz
a szerelőlapra kell erősíteni. Az AdBlue-szállítómodul a
vizsgálat és a javítás során a rúd és a kar elfordításával a
megfelelő használati helyzetbe állítható a felfogóbakon.
! A rúd kioldása és felfogóbakon való elforgatása alatt
egyik kezével mindig tartsa meg a szerelőlapot vagy
az AdBlue-szállítómodult, hogy megelőzhesse az
egység ellenőrizetlen felborulását.
6 ábr.: A 0986611249 felfogó bak a 0986613880 vizsgálóegységen
1 0986611249 felfogó bak
2 0 986 613 865 szerelőlap
3 0986610981 rúd
i A kezelésről és a használatról a különálló
Denoxtronic 1.1 ESI[tronic] javítási útmutatóból tájé-
kozódhat.
