II]

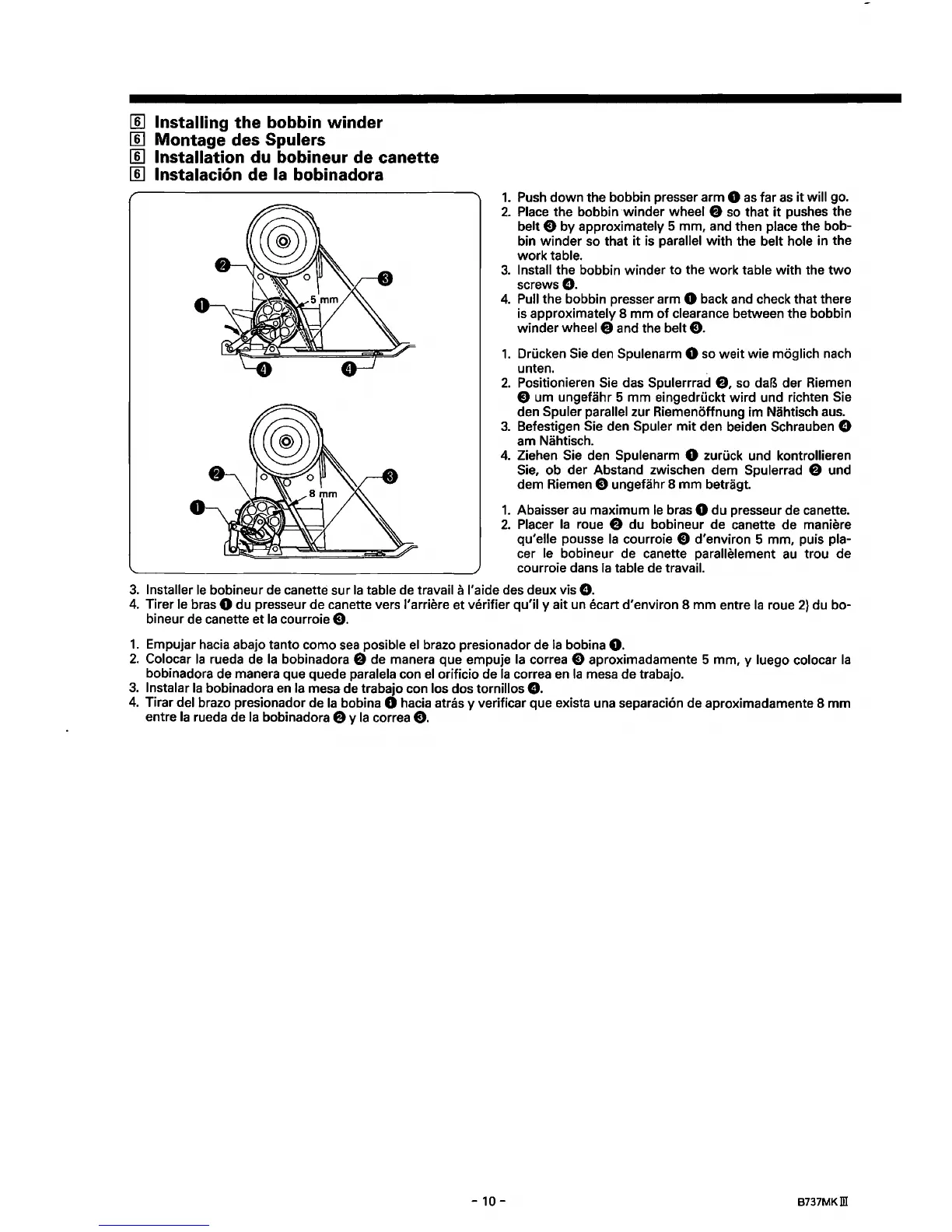

Installing the bobbin winder
[!]
Montage des Spulers
II]
Installation du bobineur de canette
II]
lnstalaci6n de
Ia
bobinadora
•
1.
Push down the bobbin presser arm 0
as
far
as
it
will go.
2.
Place
the bobbin winder wheel
f)
so
that
it
pushes the
belt e by approximately 5 mm, and then place the bob-
bin winder so that
it
is parallel
with
the belt hole in the
work table.
3.
Install the bobbin winder
to
the work table with the
two
screws
e.
4.
Pull the bobbin presser arm 0 back and check that there
is approximately 8
mm
of
clearance between the bobbin
winder wheel e and the belt
e.
1.
DrOcken
Sie
den Spulenarm 0
so
weit wie moglich nach
unten. .
2.
Positionieren
Sie
das Spulerrrad
f),
so
daB der Riemen
e um ungefahr 5
mm
eingedrOckt wird und richten Sie
den Spuler parallel zur Riemenoffnung im Nahtisch
aus.
3.
Befestigen Sie den Spuler
mit
den beiden Schrauben 8
am Nahtisch.
4.
Ziehen
Sie
den Spulenarm 0
zurOck
und kontrollieren
Sie,
ob der Abstand zwischen dem Spulerrad
fJ
und
dem Riemen e ungefahr 8
mm
betragt.
1.
Abaisser
au
maximum
le
bras 0 du presseur de canette.
2.
Placer
Ia
roue
fJ
du bobineur de canette de maniere
qu'elle pousse
Ia
courroie e d'environ 5 mm, puis pla-
cer
le
bobineur de canette parallelement
au
trou de
courroie dans
Ia
table de travail.
3.
Installer
le
bobineur de canette sur
Ia
table de travail a l'aide des deux vis
8.
4.
Tirer le bras 0 du presseur de canette vers l'arriere
et
verifier qu'il y ait un ecart d'environ 8
mm
entre
Ia
roue
2)
du bo-
bineur de canette
et
Ia
courroie
e.
1.
Empujar hacia abajo tanto como
sea
posible
el
brazo presionador de
Ia
bobina
0.
2.
Colocar
Ia
rueda de
Ia
bobinadora
f)
de manera que empuje
Ia
correa e aproximadamente 5 mm, y luego colocar
Ia
bobinadora de manera que quede paralela con
el
orificio de
Ia
correa
en
Ia
mesa de trabajo.
3.
lnstalar
Ia
bobinadora
en
Ia
mesa de trabajo con los dos tornillos
8.
4.
Tirar del brazo presionador de
Ia
bobina 0 hacia atras y verificar que exista una separaci6n de aproximadamente 8 mm
entre
Ia
rueda de
Ia
bobinadora
fJ
y
Ia
correa
e.
-10-
B737MKID
