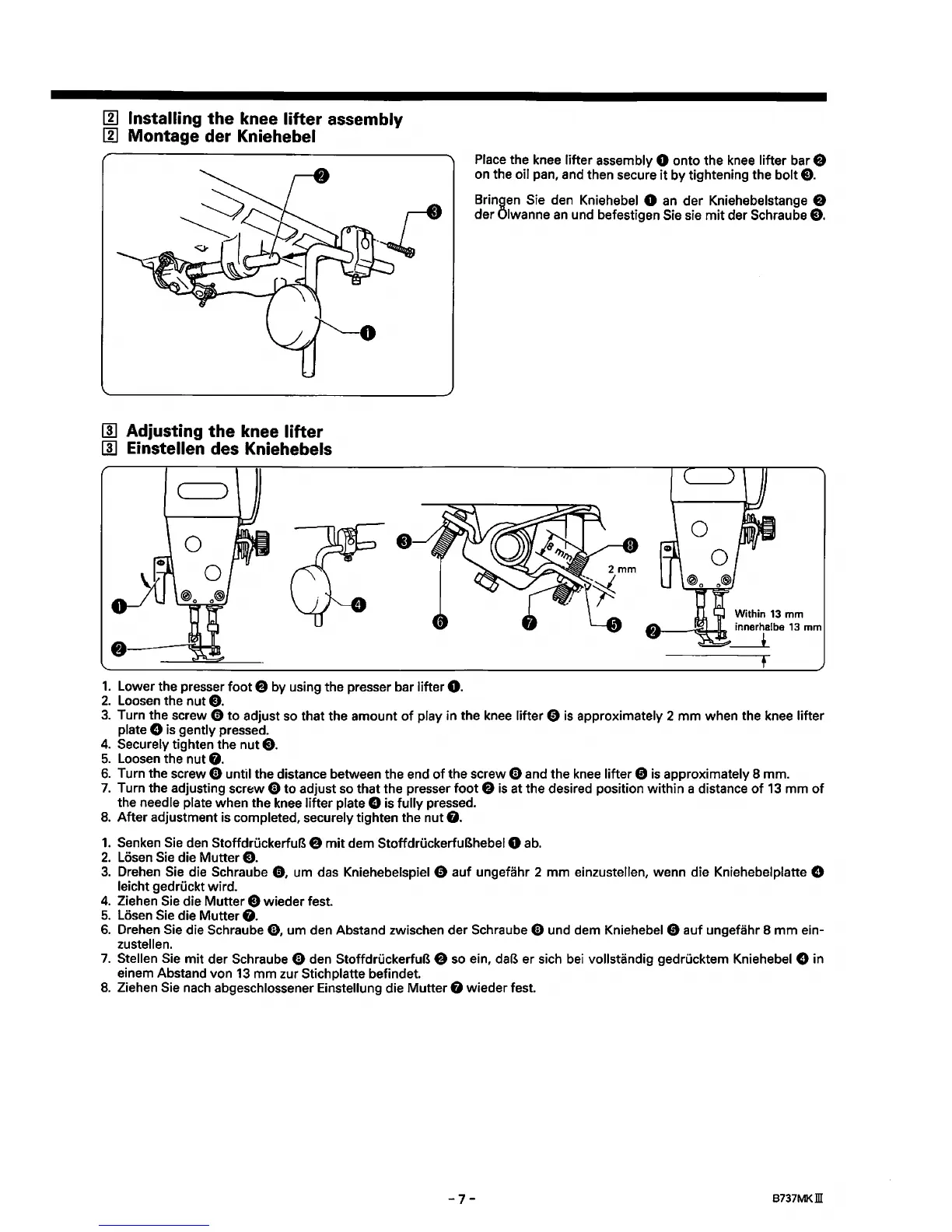

Installing
the
knee lifter assembly
[1]
Montage der Kniehebel
II]
Adjusting
the
knee lifter
II]
Einstellen des Kniehebels
1.
Lower the presser
foot
8 by using the presser bar lifter
0.
2.
Loosen the nut
e.
Place the knee lifter assembly 0 onto the knee lifter bar 8
on the oil pan, and then secure
it
by tightening the bolt
e.
Bringen Sie den Kniehebel 0
an
der
Kniehebelstange 8
der Olwanne
an
und befestigen Sie sie
mit
der Schraube
e.
3.
Turn the screw 0
to
adjust so that the amount
of
play in the knee lifter 0 is approximately 2
mm
when the knee lifter
plate
0 is gently pressed.
4.
Securely tighten the nut
e.
5.
Loosen the nut
G.
6.
Turn the screw 0 until the distance between the end
of
the screw 0 and the knee lifter 0
is
approximately 8 mm.
7.
Turn the adjusting screw 0 to adjust so that the presser
foot
8
is
at the desired position within a distance
of
13
mm
of
the needle plate when the knee lifter plate 0 is
fully
pressed.
8.
After adjustment is completed, securely tighten the nut
G.
1.
Senken Sie den Stoffdri.ickerfuB 8
mit
dem Stoffdri.ickerfuBhebel 0
ab.
2.
Losen Sie die Mutter
e.
3.
Drehen Sie die Schraube
0,
urn das Kniehebelspiel 0 auf ungefahr 2
mm
einzustellen, wenn die Kniehebelplatte 8
Ieicht gedri.ickt wird.
4.
Ziehen Sie die
Mutter
e wieder fest.
5.
Losen Sie die Mutter
G.
6.
Drehen Sie die Schraube
0,
urn den Abstand zwischen der Schraube 0 und dem Kniehebel 0 auf ungefahr 8
mm
ein-
zustellen.
7.
Stellen Sie
mit
der Schraube 0 den Stoffdri.ickerfuB 8
so
ein, daB er sich bei vollstandig gedrucktem Kniehebel 0 in
einem Abstand von 13
mm
zur Stichplatte befindet.
8.
Ziehen Sie nach abgeschlossener Einstellung die Mutter G wieder fest.
-7-
