Burkert 8626 - Brochage des Connecteurs Type 8626; 8006

MFC/MFM - 127
français

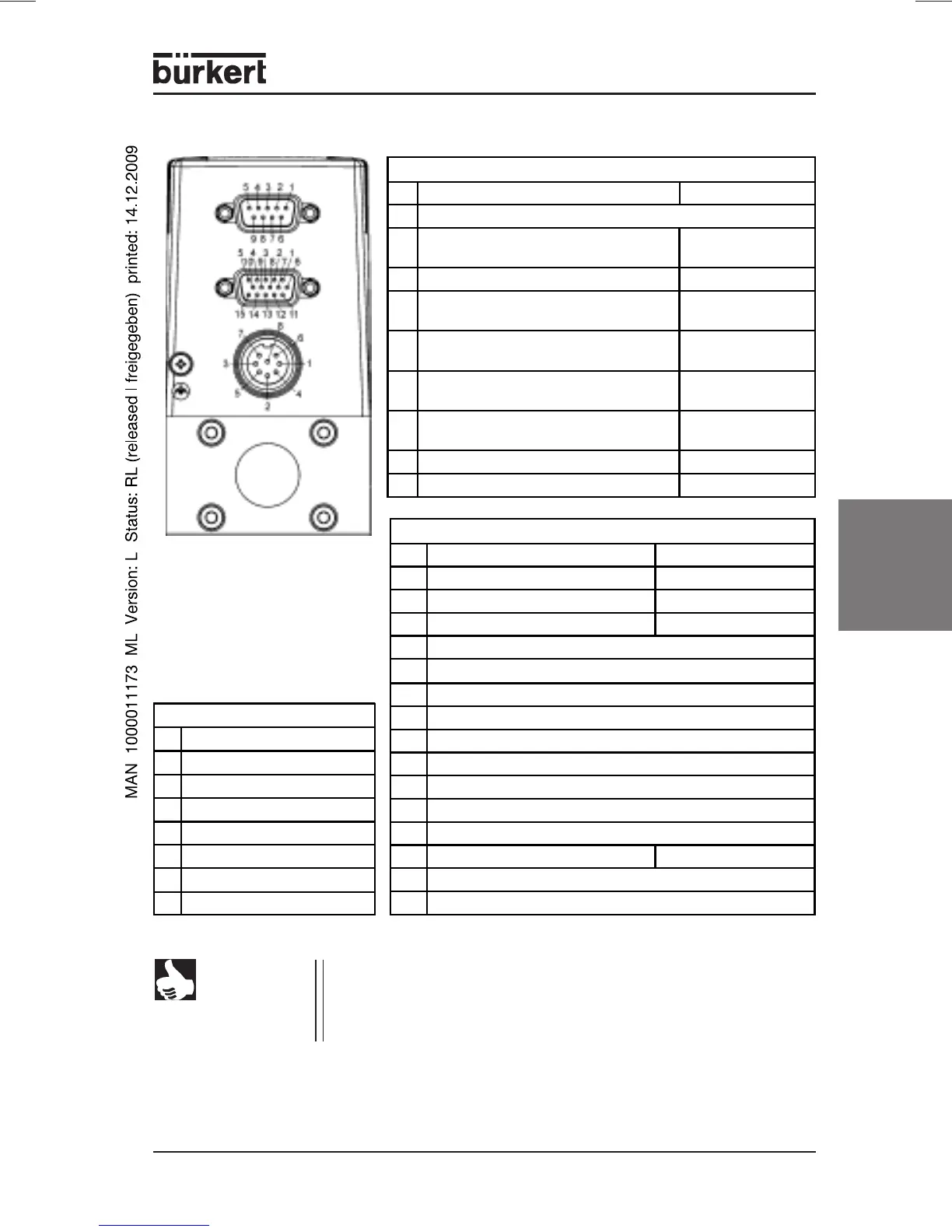

Affectation des broches pour les types 8626 / 8006
Prise 8 pôle (ronde)
1
Alimentation 24 V +
2
Relais 1 contact central
3
Relais 2 contact central
4
Relais 1 - contact de repos
5
Relais 1 - contact de travail
6
24 V GND alimentation
7
Relais 2 - contact de repos
8
Relais 2 - contact de travail
Prise SUB-D 9 pôle (exécution bus seulement)
PROFIBUS DP DeviceNet
1
Blindage (FE) terre fonctionnelle
2
N. C. (non connecté)
CAN_L ligne de
données
3
RxD/TxD-P ligne B GND
4
RTS signal de commande pour
répétiteur
N. C.
5
GND potentiel de transmission des
données
N. C.
6
VDD
Tension d'alimentation + (P5V)
N. C.
7
N. C.
CAN_H ligne de
données
8
RxD/TxD-N ligne A N. C.
9
N. C. N. C.
REMARQUE
Si l’on doit remplacer un appareil du type 8626/8006 d’avant 2003
par un modèle plus récent (à partir de 2003), ceci peut être fait à
l’aide d’un adaptateur (voir l’annexe A) sans nécessiter de
câblage supplémentaire.
Prise SUB-HD 15 pôles
Pilotage analogique Exécution à bus
1
Entrée valeur de consigne + N. C.
2
Entrée valeur de consigne GND N. C.
3
Sortie valeur mesurée + N. C.
4
Entrée binaire 2
5
Sortie 12 V (utilisation interne seulement)
6
RS232 TxD (raccordement direct au PC)
7
Entrée binaire 1
8
DGND (pour entrée binaire)
9
utilisation interne seulement (ne pas connecter!)
10
Sortie 12 V (utilisation interne seulement)
11
Sortie 12 V (utilisation interne seulement)
12
Entrée binaire 3
13
GND sortie valeur mesurée N. C.
14
RS232 RxD (raccordement direct au PC)
15
DGND (pour interface RS232)
