Burkert 8626 - Affectation des Raccords Type 8711; 8701

MFC/MFM - 129
français

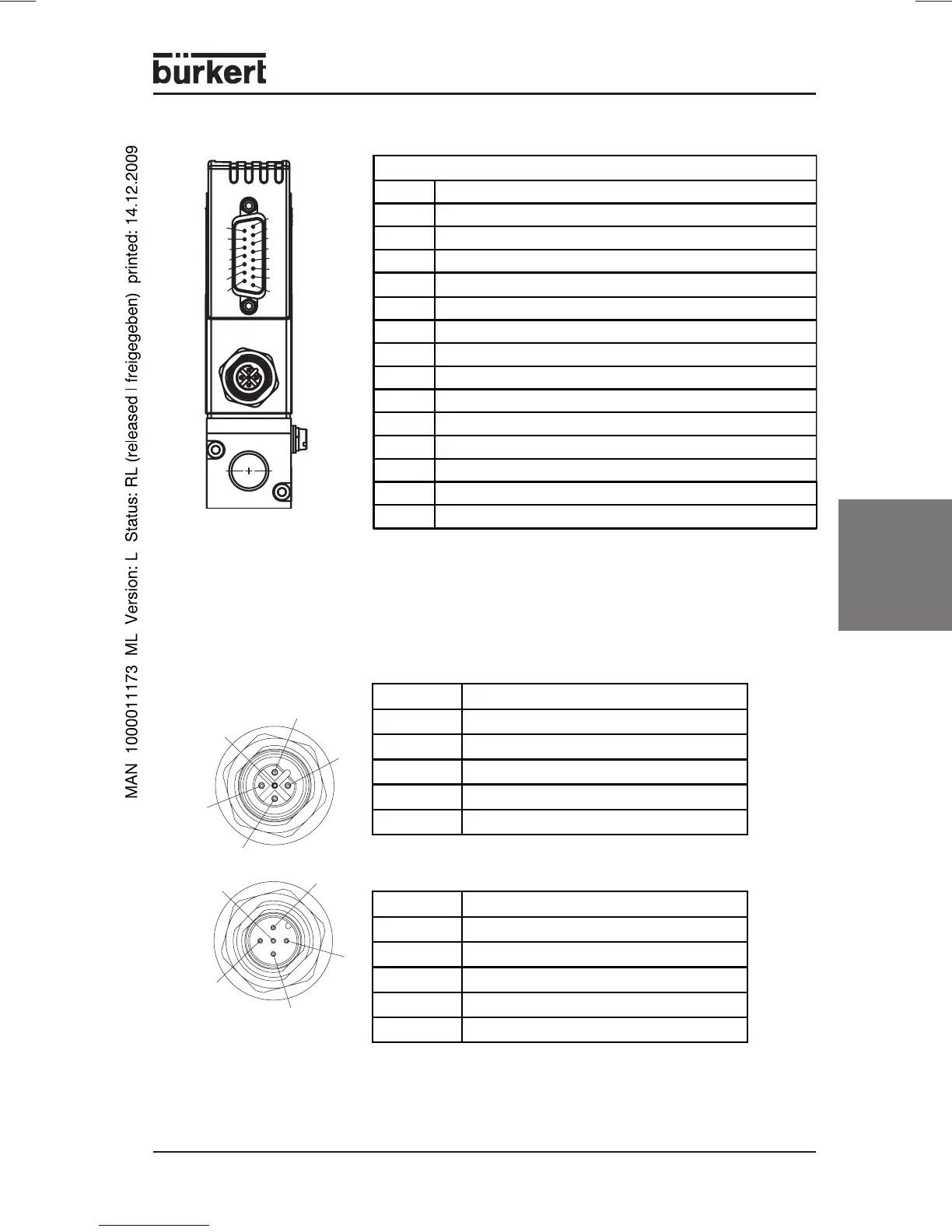

Affectation des broches pour les types 8711 / 8701
Prise SUB-D 15 pôles
1
Relais - contact de repos
2
Relais - contact de travail
3
Relais - contact central
4
GND pour alimentation 24 V et entrées binaires
5
Alimentation 24 V +
6
Sortie 8 V (utilisation interne seulement)
7
Entrée valeur de consigne GND
8
Entrée valeur de consigne +
9
Sortie valeur mesurée GND
10
Sortie valeur mesurée +
11
DGND (pour RS 232)
12
Entrée binaire 1
13
Entrée binaire 2
14
RS 232 RxD (sans pilote)
15
RS 232 TxD (sans pilote)
Uniquement en exécution avec bus de camp
Douille M12 Profibus DP, codage B
(DPV1 max. 12 Mbaud)
Broche Affectation
1VDD
2 R x D / T x D - N (ligne A)
3DGND
4 R x D / T x D - P (ligne B)
5Écran
Broche Affectation
1 Blindage
2VDD
3DGND
4CAN_H
5CAN_L
Connecteur M12 - DeviceNet
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2
3
4
1
5
5
2
1
4
3
