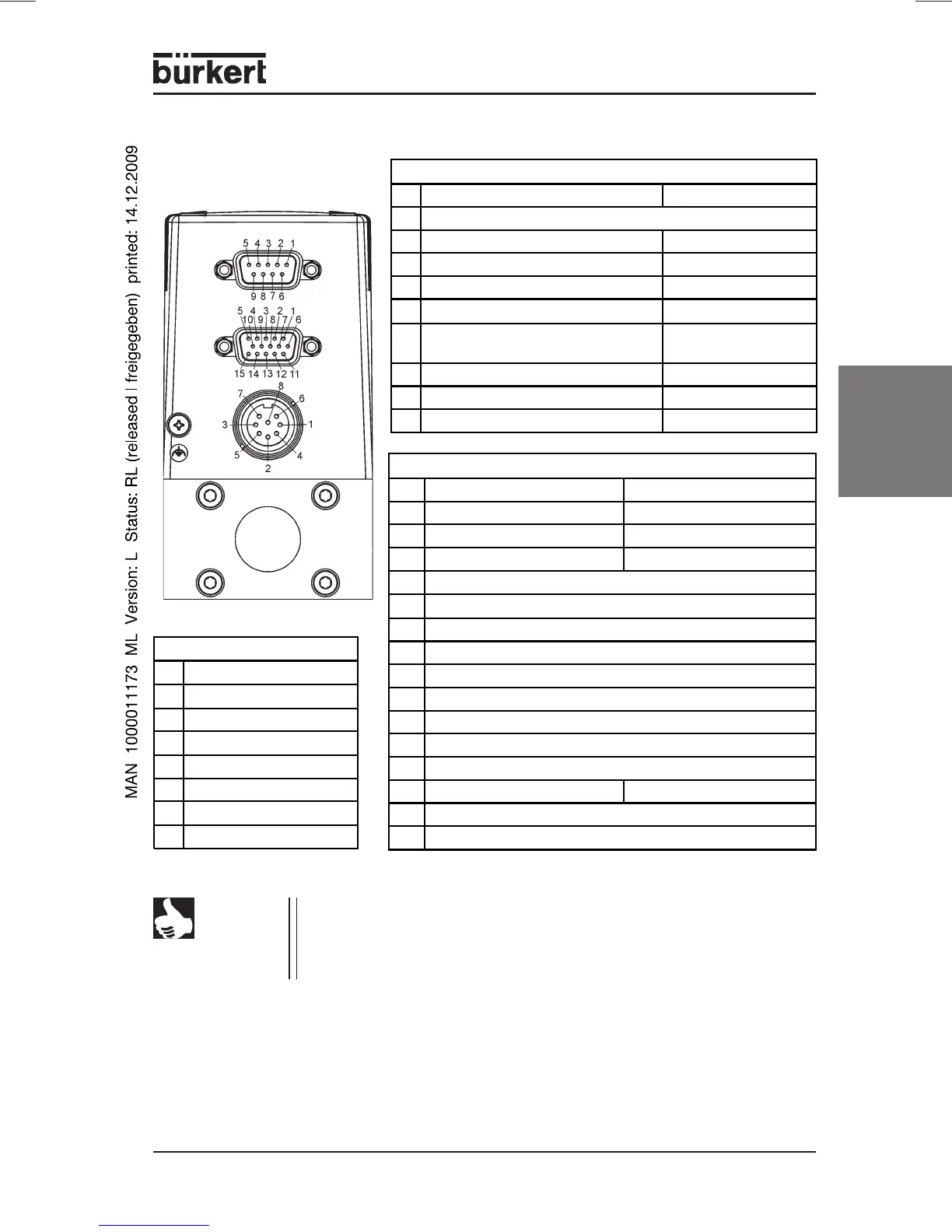

Anschlussbelegung Typ 8626 / 8006
HINWEIS
Soll ein Gerät des Typs 8626/8006 vor Baujahr 2003 durch ein
neueres (ab Baujahr 2003) ersetzt werden, so kann dies mit Hilfe
eines Adapters (siehe Anhang A) ohne zusätzlichen Verkabelungs-
aufwand geschehen.
8pol. Buchse (rund)
1
24V - Versorgung +
2
Relais 1 Mittelkontakt
3
Relais 2 Mittelkontakt
4
Relais 1 - Öffner
5
Relais 1 - Schliesser
6
24V - Versorgung GND
7
Relais 2 - Schliesser
8
Relais 2 - Öffner
15pol. Sub-HD-Buchse
analoge Ansteuerung Busausführung
1
Sollwerteingang + N. C.
2
Sollwerteingang GND N. C.
3
Istwertausgang + N. C.
4
Binäreingang 2
5
12V-Ausgang (nur werksinterne Verwendung)
6
RS232 TxD (direkter Anschluss an PC)
7
Binäreingang 1
8
DGND (für Binäreingänge)
9
nur werksinterne Verw. (nicht belegen!)
10
12V-Ausgang (nur werksinterne Verwendung)
11
12V-Ausgang (nur werksinterne Verwendung)
12
Binäreingang 3
13
Istwertausgang GND N. C.
14
RS232 RxD (direkter Anschluss an PC)
15
DGND (für RS232-Schnittstelle)
9pol. Sub-D-Buchse (nur bei Busausführung)
PROFIBUS DP DeviceNet
1
Schirm (FE) Funktionserde
2
N. C. (not connected) CAN_L Datenleitung
3
RxD/TxD-P B-Leitung GND
4
RTS Steuersignal für Repeater N. C.
5
GND Datenübertragungspotential N. C.
6
VDD
Versorgungsspannung + (P5V)
N. C.
7
N. C. CAN_H Datenleitung
8
RxD/TxD-N A- Leitung N. C.
9
N. C. N. C.
