Burkert 8626 - Anschlussbelegung Typ 8711; 8701

MFC/MFM - 81
deutsch

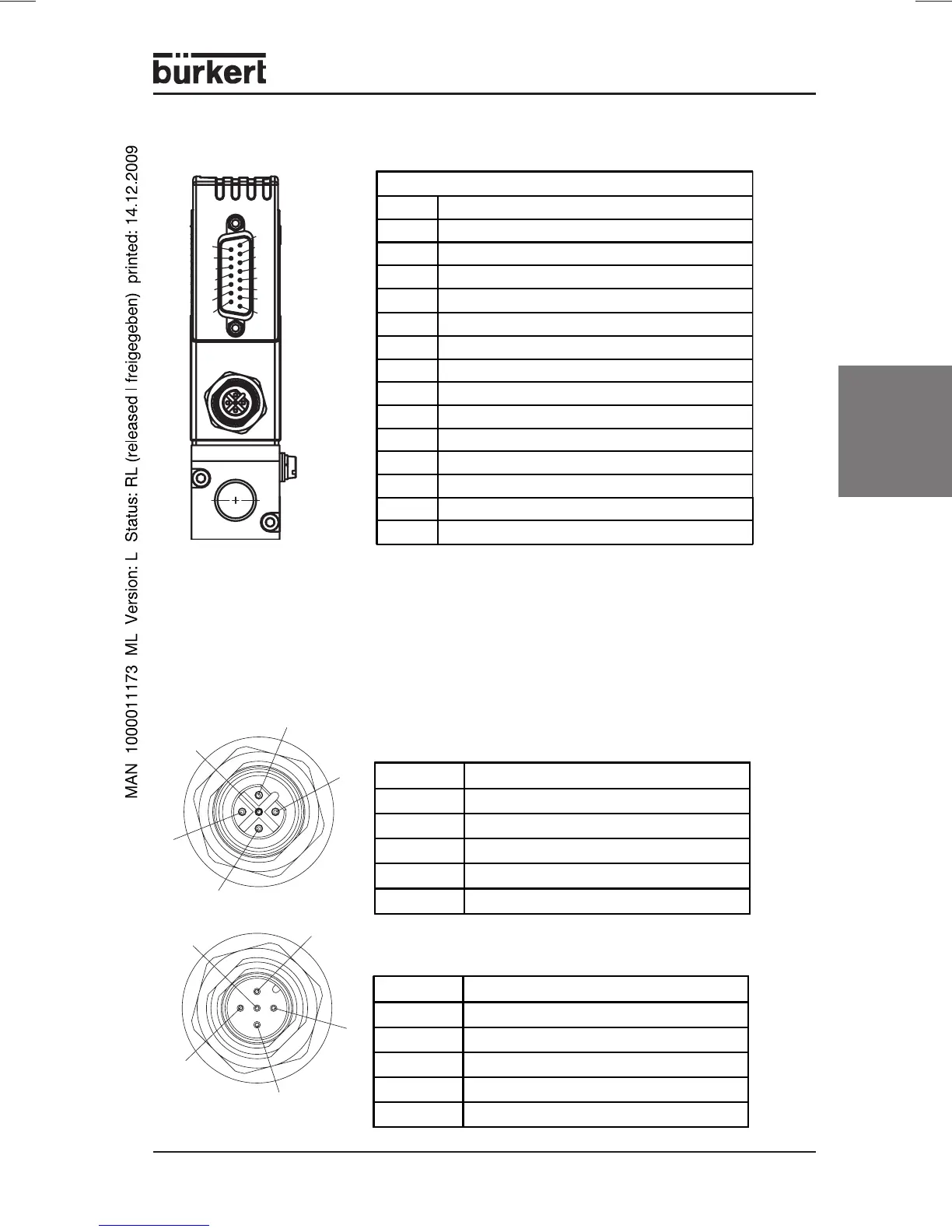

Anschlussbelegung Typ 8711 / 8701
15pol. Sub-D-Stecker
1
Relais - Öffner
2
Relais - Schließer
3
Relais - Mittelkontakt
4
GND für 24 V-Versorgung und Binäreingänge
5
24 V-Versorgung +
6
8 V-Ausgang (nur werksinterne Verwendung)
7
Sollewerteingang GND
8
Sollwerteingang +
9
Istwertausgang GND
10
Istwertausgang +
11
DGND (für RS 232)
12
Binäreingang 1
13
Binäreingang 2
14
RS 232 RxD (ohne Treiber)
15
RS 232 TxD (ohne Treiber)
Nur bei Feldbusausführung
DeviceNet - Stecker M12
PIN Belegung
1Schirm
2VDD
3DGND
4CAN_H
5CAN_L
Profibus DP-Buchse B-codiert M12
(DPV1 max. 12 Mbaud)
PIN Belegung
1VDD
2 R x D / T x D - N (A-Leitung)
3DGND
4 R x D / T x D - P (B-Leitung)
5Schirm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2
3
4
1
5
5
2
1
4
3
