Burkert 8626 - Affectation des Raccords Type 8713; 8703

MFC/MFM - 131
français

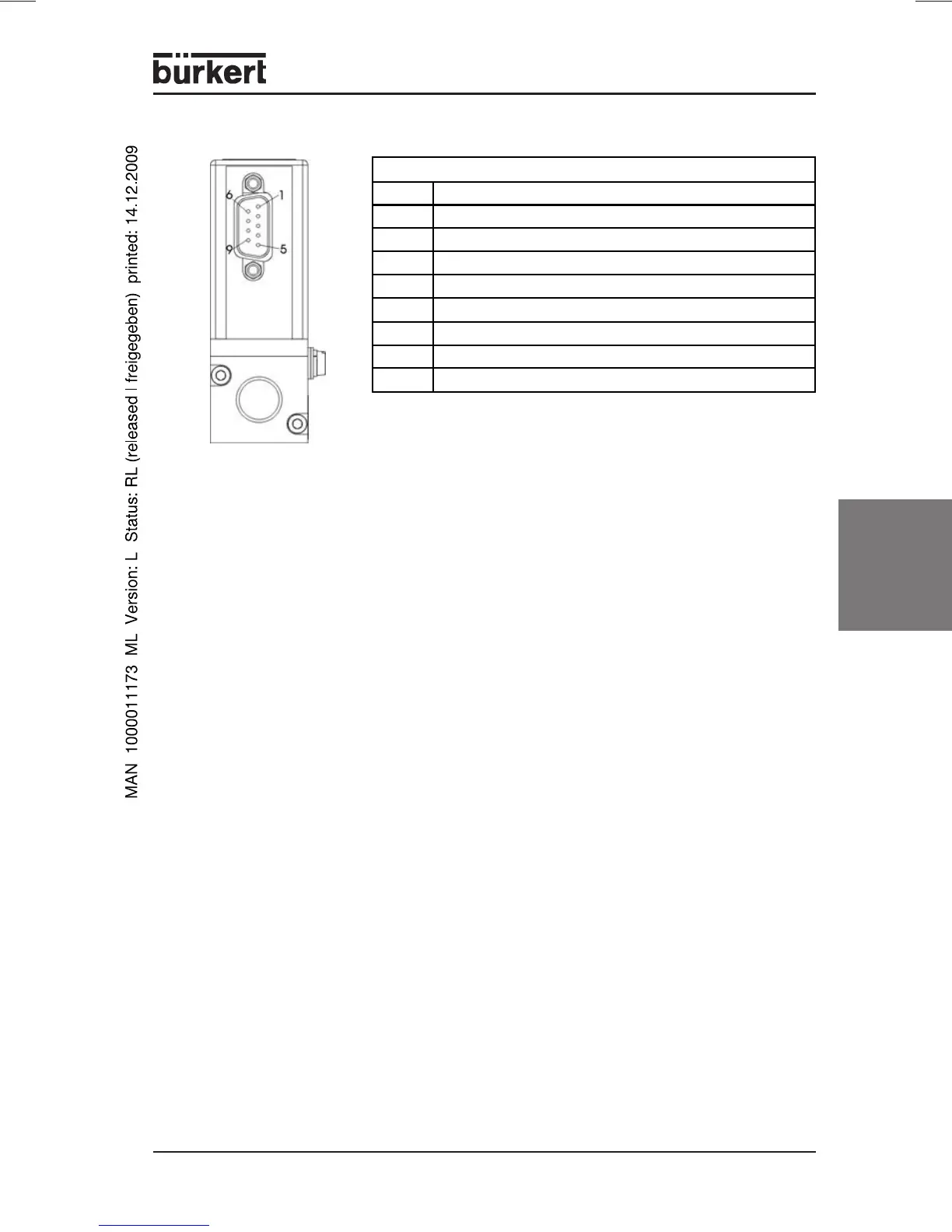

Affectation des broches pour les types 8713 / 8703
Prise SUB-D 9 pôles
1
Entrée binaire (rapportée à GND broche 2)
2
GND
3
Alimentation + 24 V DC
4
Relais - contact C
5
Relais - contact NC
6
TX+ (RS 485-Y)*
7
TX+ (RS 485-Z)*
8
RX+ (RS 485-B)*
9
RX+ (RS 485-A)*
* Pour un fonctionnement en semi-duplex, connecter la broche 6 à la broche 9 et la
broche 7 à la broche 8
