BWT AQA perla XL - Einbau; Einbauschema

13
13
DE
6 Einbau

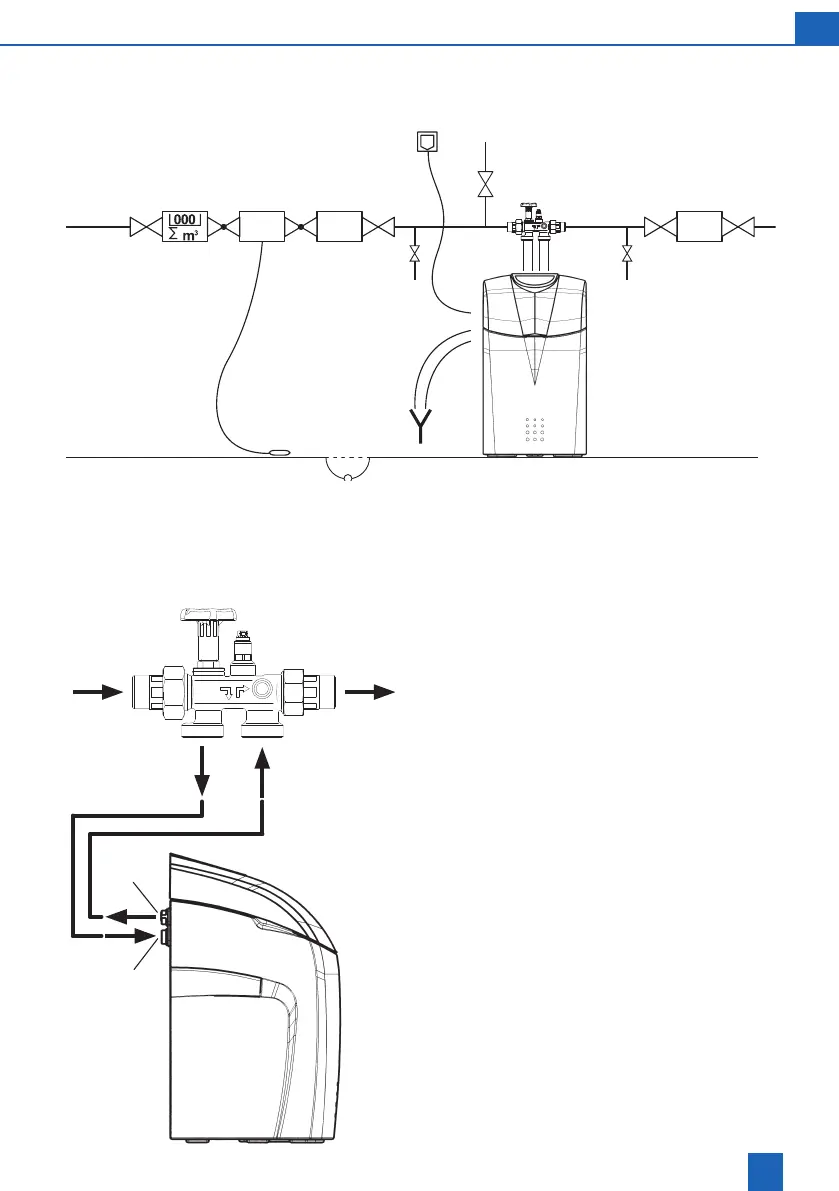

6.1 Einbauschema
Wasserstop, Druckminde-
rer, Dosieranlage optional
erforderlich je nach Be-
triebsbedingungen.
Probenahmehähneerfor-
derlich je nach Anforde-
rungen
Wasser-
stop
Druckmin-
derer
Boden-
sensor
Boden-
ablauf
Probenahmehahn
Filter
Dosier-
anlage
Die Anlage gem. nebenstehendem Schema
anschliessen.
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Bitte die separaten Einbau- und Bedienungsanlei-
tungen für Multiblock und Anschluss-Set DN 32/32
beachten, da sonst im Schadensfall die Gewähr-
leistung erlischt.
EventuellvorhandeneSchmutzpartikeldurchÖff-
nen des Handrades am Multiblock Modul ausspülen.
Beim Anschluss Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Ausgang
anschliessenundmitdemHartwassereingang(6)
verbinden.
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang(5)
dichtend verbinden.
Multiblock X
5
6
Ausgang
zu6
Eingang
von 5
