BWT AQA perla XL - Anschlüsse

14
DE
12
13

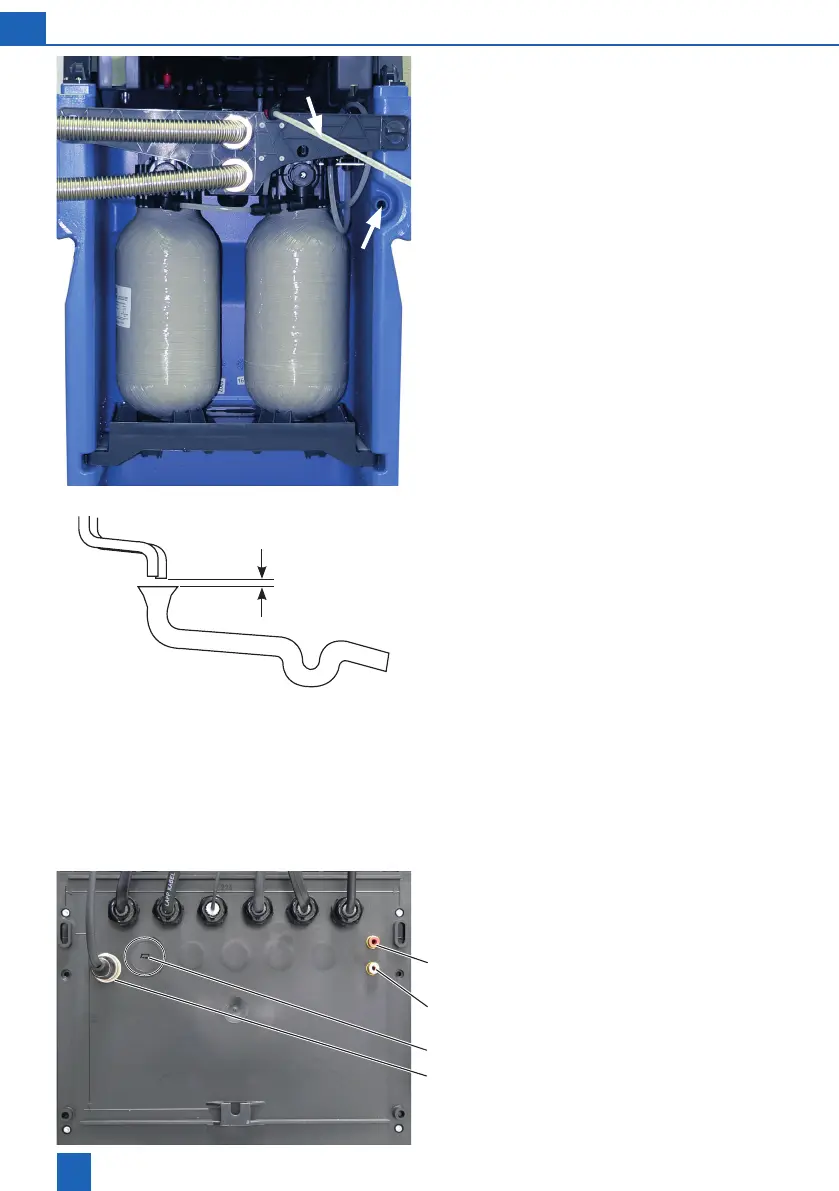

Spülwasserschlauch(12)mitGefälle zum Kanal-
anschluss(Abuss)führenunddasEndemitdem
beiliegenden Befestigungsmaterial gegen „Druck-
Wedeln“ sichern.
Überlaufschlauch (18 x 24) auf den Sicherheits-
überlauf(13)aufstecken,mitKabelbindersichern
undmitmind.10cmGefällezumKanalanschluss
(Abuss)führen.
DiebeidenzumKanalverlegtenSchläuchedürfen
nicht verbunden werden und keine Querschnitts-
verengungen aufweisen.
Nach EN 1717 müssen der Spülwasser- und der
Überlaufschlauch mit mindestens 20 mm Abstand
zumhöchstmöglichenAbwasserspiegelamKanal-
anschlussbefestigtwerden(freierAuslauf).
DenBodensensoraufdemFussbodenplatzieren.
6.2 Anschlüsse
Anschlüsse an der Unterseite Elektronikgehäuse
werden nur für folgende Anschlüsse benötigt:
Abdeckhaube(2)abnehmen,2grosseKunststoff-
schrauben entfernen, Klappe mit der Elektronik
aufklappen und festhalten.
● Zentrale-Leit-Technik, ZLT-Anschluss (rote Cin-
chbuchse)fürz.B.Salzmangel,etc.
● Dosierpumpen-Steuerungsanschluss (weisse
Cinchbuchse)
● USB Anschlussbuchse
● Anschlussbuchse für Verschneideeinrichtung
> 20 mm
