Funzionamento con modalità automatiche non
disponibli
Se il sistema presenta un errore associato al sensore
di posizione, I’interruttore a levetta a 3 posizioni.
funzionerà come i comandi esterni. L’interruttore a
levetta a 3 posizioni comanderà la salita e la discesa
del sollevatore lentamente. Questa condizione
consente al sollevatore di funzionare a velocità ridotta.
Discesa manuale in caso di malfunzionamento
Una valvola manuale di discesa è inclusa sulla valvola
per consentire l’abbassamento del sollevatore quando
il motore del trattore non può funzionare. Questa
funzione ha lo scopo di consentire all’operatore
di abbassare i bracci del sollevatore senza usare
il pannello di controllo o gli interruttori esterni. La

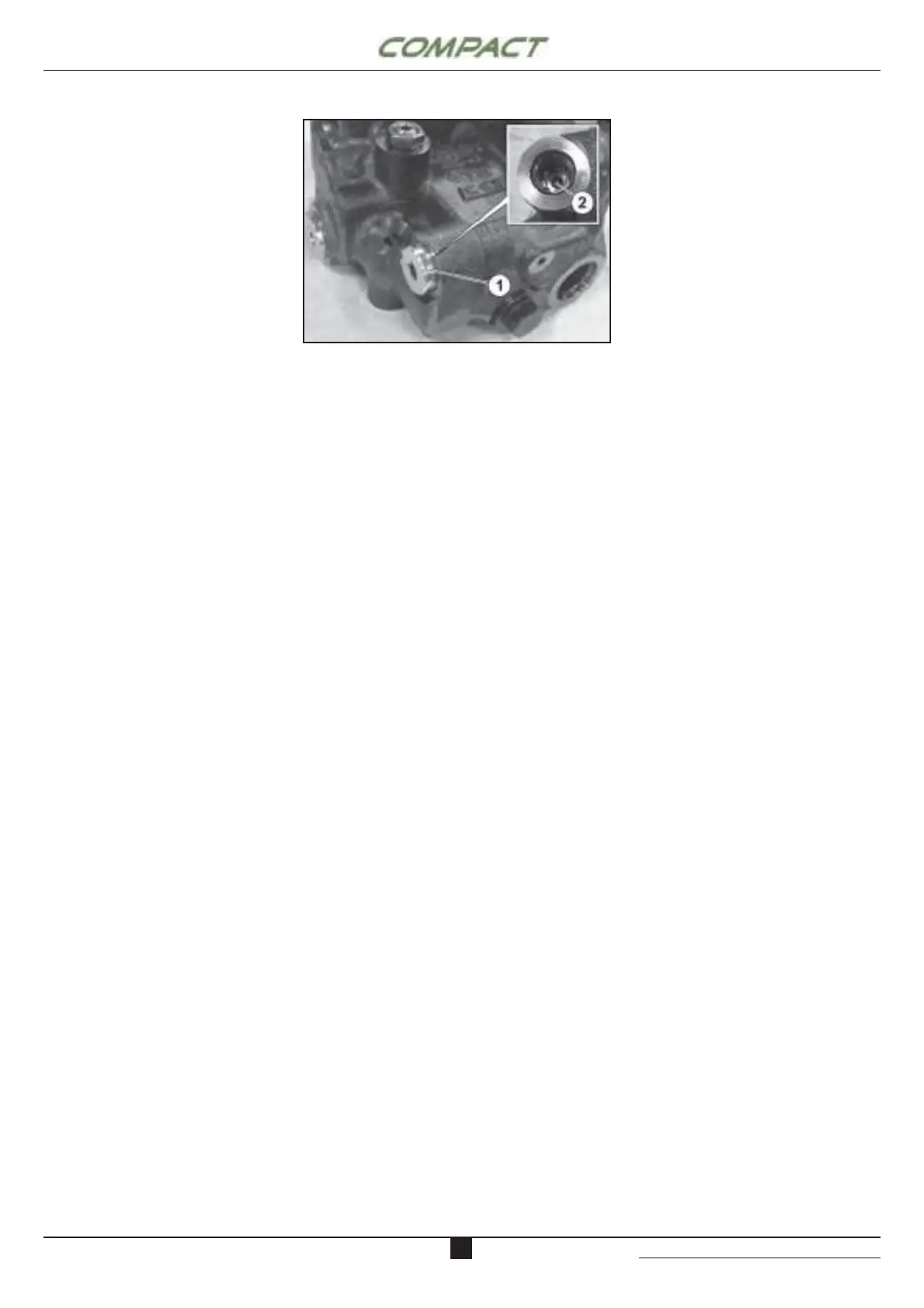

discesa manuale viene azionata estraendo prima
il tappo (1) con una chiave esagonale da 6 mm.
All’interno è presente un esagono (2) di 4 mm.
Allentando questo esagono interno si abbassa il
sollevatore, dopo circa 1,5 giri. Dopo aver abbassato
il sollevatore, stringere sia l’esagono interno (2) che il
tappo (1).
Operation when Automatic Modes are not
available
If the system has an error associated with the Position
Sensor or coil drivers/feedback, then the Raise-Stop-
Lower Toggle Switch will act like the remote switches.
The controller will allow the operator to slowly raise
the hitch arms when the Raise-Stop-Lower Toggle
Switch is in the Raise position and slowly lower when
the Raise-Stop-Lower Toggle Switch is in the Lower
position. This condition results in the hitch operating at
reduced speeds.
Manual Lower to be used in case of malfunction
A manual lower feature is included on the valve
to allow the hitch to be lowered when the tractor
engine cannot or is not able to be run. This feature
is intended to allow the operator to lower hitch arms
without the control panel or remote switches. The
manual lower is operated by fi rst taking out the plug
(1) with a 6 mm allen (hex) wrench. This exposes
another hex (2) that is operated by a 4 mm allen
wrench. Loosening this internal hex lowers the hitch.
When operating the manual lower, stop turning the
internal hex out when the part hits the retaining
ring after approximately 1.5 turns. After the hitch is
lowered, tighten both internal hex (2) and plug (1).
