Chore-Tronics® 2 Control Wiring Diagrams
MT1843B
103
Linear Lift Wiring Diagram
#2 #3 #4 #5 #6 #7 #8
1701-Linearliftwiring 10/01
NOTE: THIS ASSUMES THE LINEAR LIFT OPENS THE INLET WHEN IT EXTENDS AND CLOSES THE INLET WHEN IT RETRACTS
L1
L. LIFT
BREAKER
FOR
CIRCUIT
L2
TYPICAL WIRING OF OUTPUT RELAYS
#1
#2
#3 #4
#1
#5 #6
#7
#8
COM
NO
NC
COM
COM
COM
NC
NO
NC
NO
NC
NO
Power Unit
230 V 50/60 Hz
L1 FROM OPEN OUTPUT OF CONTROL
L1 FROM CLOSE OUTPUT OF CONTROL
RED
WHITE
BLACK
GREEN
WHITE
L2
GROUND
RED
GREEN
BLACK
GREEN
BLACK
BLACK
WHITE
RED
GREEN
WHITE
RED
#1
RETRACT
#1
#2
RETRACT
EXTEND
#2
EXTEND

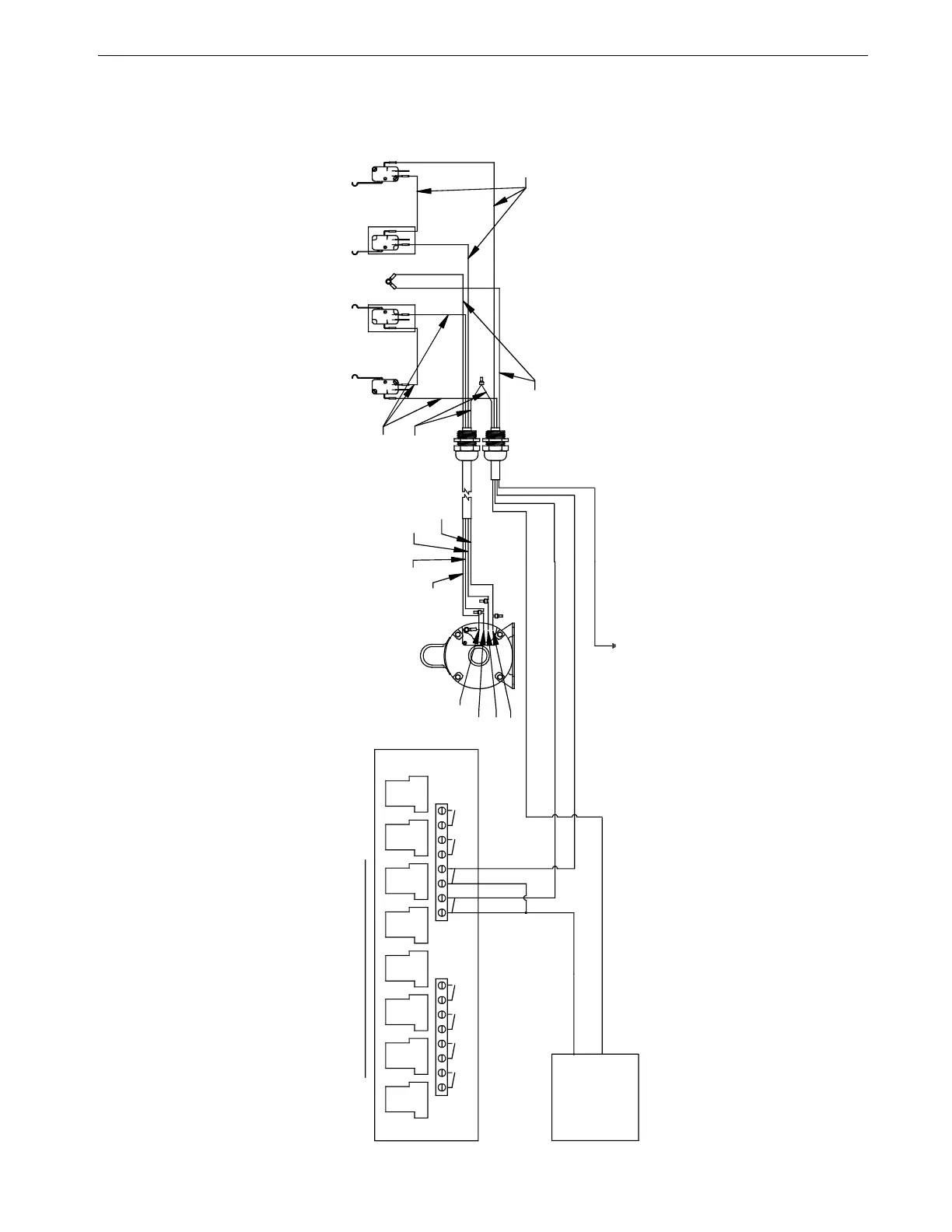

Figure 112. Linear Lift Wiring
