34

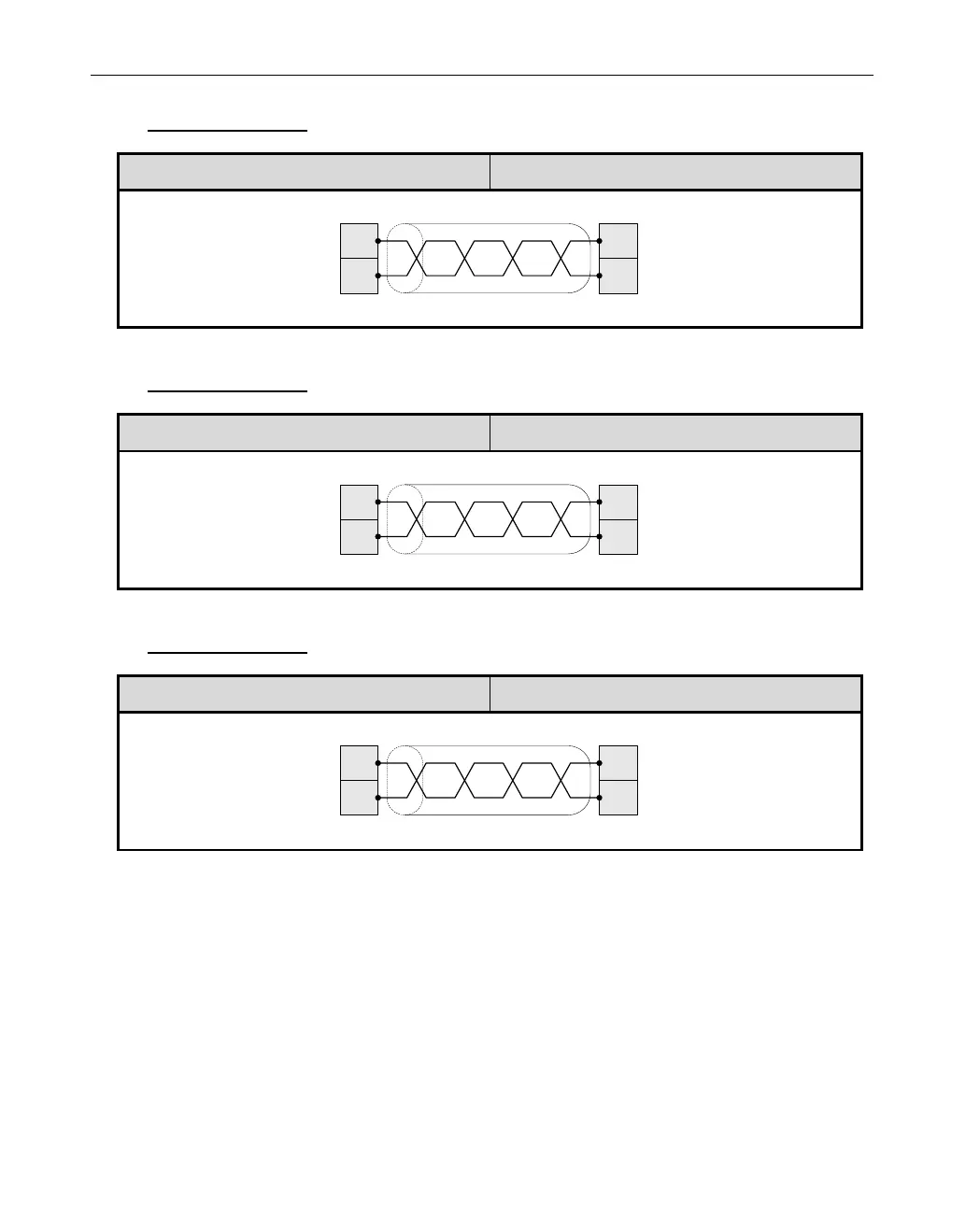

6.3 Delta DVP PLC
HM Series Connection Manual
COM1 ( RS485 )
HM Series Terminal
PLC RS485Terminal
+
-
RS485+
RS485-
1
6
RS485+
RS485-
COM2 ( RS485 )
HM Series Terminal
PLC RS485Terminal
+
-
RS485+
RS485-
14
15
RS485+
RS485-
COM3 ( RS485 )
HM Series Terminal
PLC RS485Terminal
+
-
RS485+
RS485-
23
24
RS485+
RS485-
