6-22
Copyright 2017 Cummins Inc.
ROTOR LIFT
(EXAMPLE)
STATOR LIFT
(EXAMPLE)
RECONNECTION
TERMINALS
STATOR
BLOWER
COUPLING
DRIVE
DISCS
ROTOR
SHAFT
AIR DISCHARGE
COVERS
FRAME
ROTATING
RECTIFIER
ASSEMBLY
PMG
STATOR
EXCITER
ROTOR
ENDBRACKET
PMG
ROTOR
EXCITER
STATOR
ENDBRACKET/ENGINE
ADAPTOR
ROTOR
END
BEARING
PRESSURE
PLATE

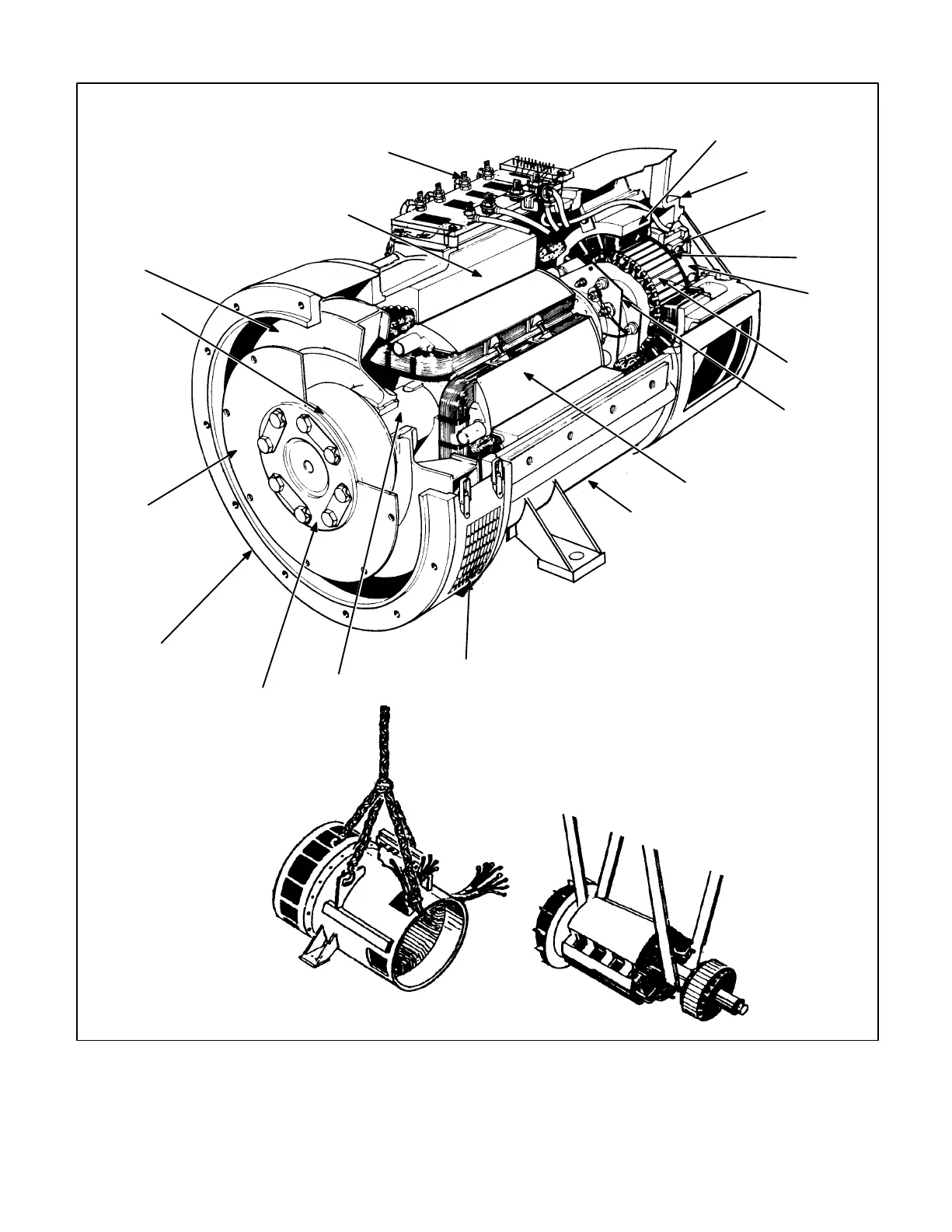

FIGURE 6-14. TYPICAL ALTERNATOR ASSEMBLY
