11.13 Вводы и выводы DConnect Box
Вводы I/O: I1, I2, I3, I4

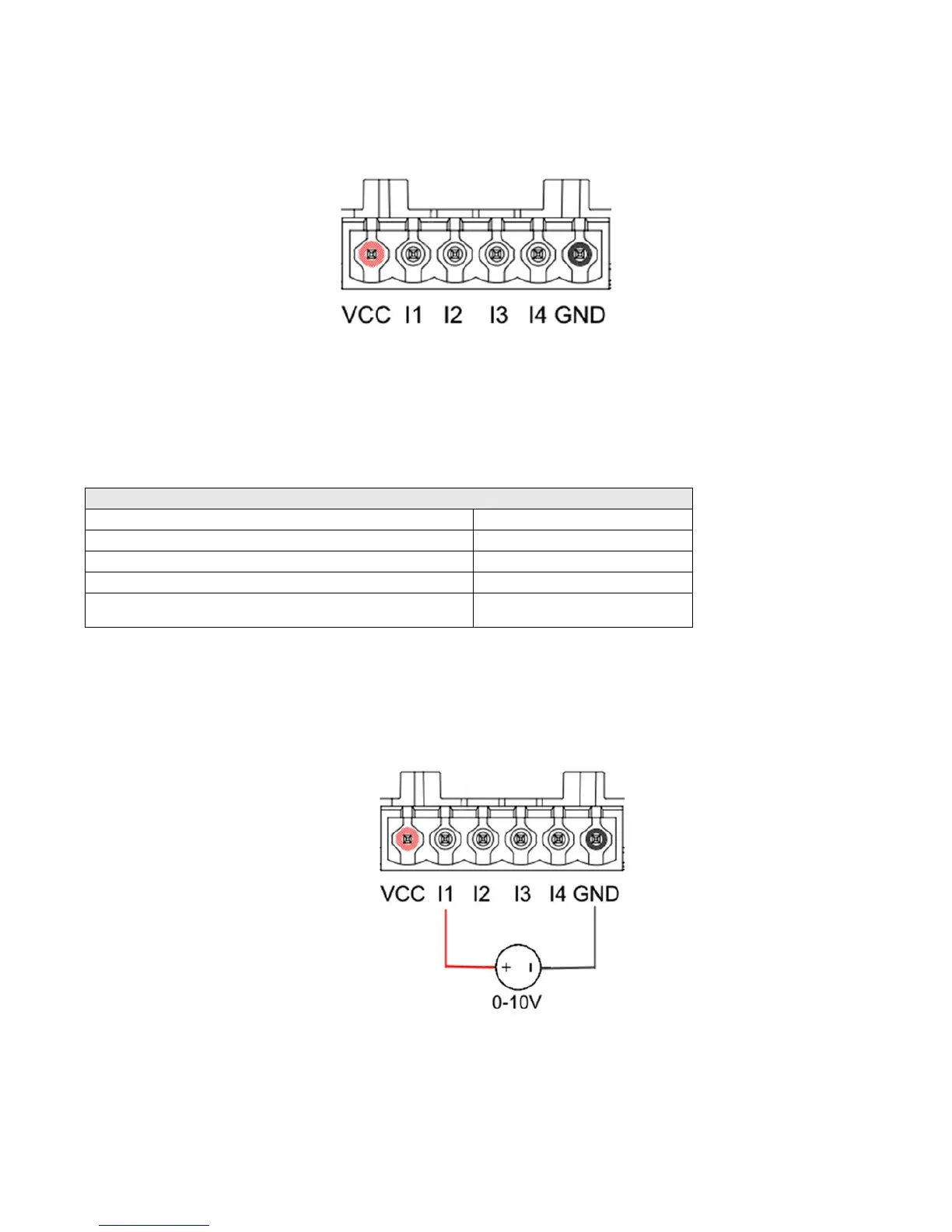

Рис. 9E – 6-полюсная клеммная колодка I/0 DConnect BOX
DConnect Box оснащен 4 неоптоизолированными управляемыми под напряжением
вводами.
Они могут быть активированы при положительном постоянном напряжении.
В Таблице описаны характеристики и ограничения цифровых вводов:
Характеристики вводов (4 контакта)
Минимальное напряжение включения [В] 2
Максимальное напряжение выключения [В] 0,5
Максимальное допустимое напряжение [В] 10
Потребляемый ток при 12 В [мА] 0,5
Приемлемое сечение кабеля
0,205-3,31 [мм²]
24-12 [AWG]
Пример соединения вводных зажимов:
 При применении напряжения 0-10В между вводами I1 и GND.
При напряжении более 2В ввод I1 будет включен, при напряжении менее 0,5В -
отключен.
