РУССКИЙ
90
2. Подсоедините провод и съемную клеммную колодку многофункционального модуля для
Evoplus Small:
Выводы MODBUS № Вывода Описание
A 3 Неинвертированный вывод (+)
B 4 Инвертированный вывод (-)
Y 7 GND

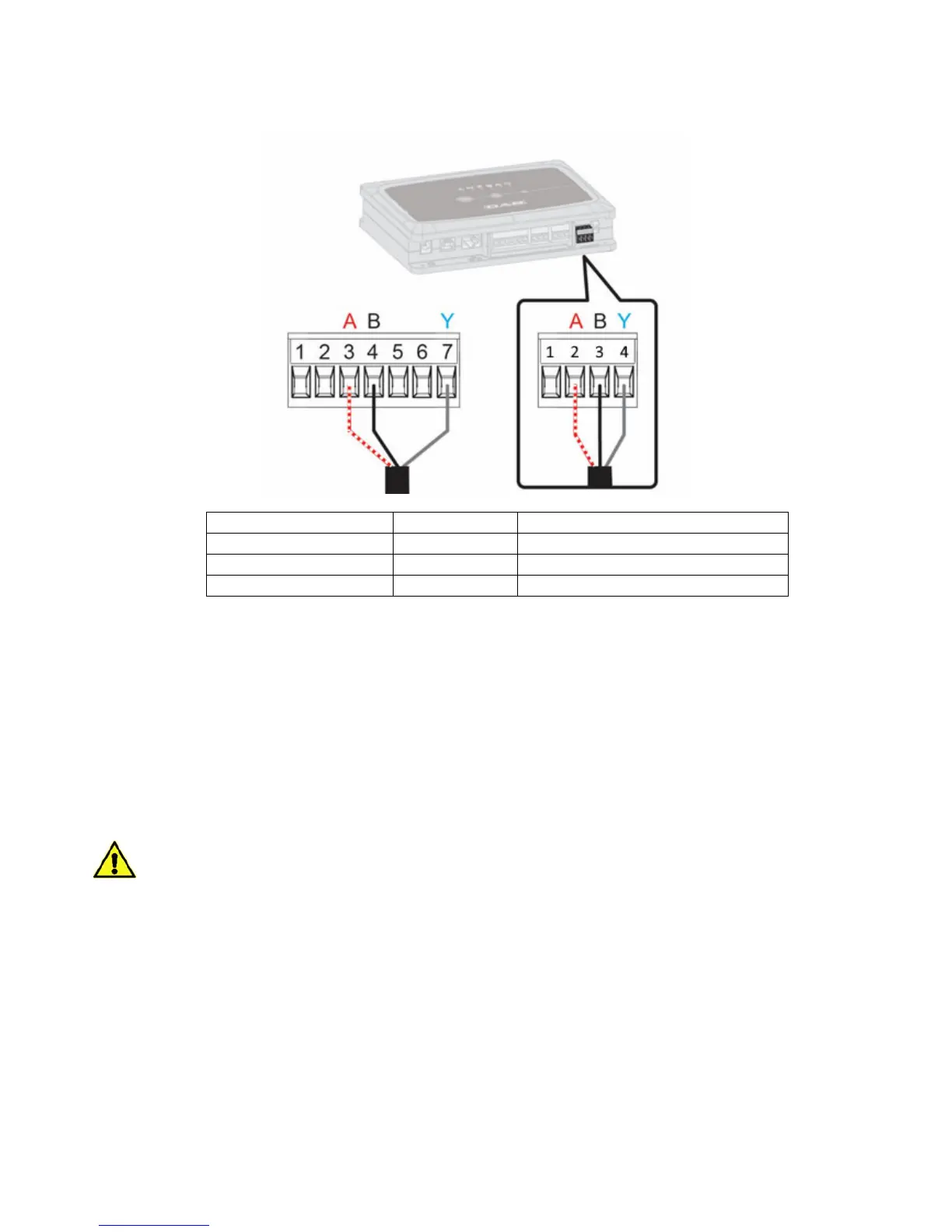

Рисунок 3: Съемная клеммная колодка Многофункционального Модуля и съемная клеммная
колодка DConnect Box
3.
Подключите оборудование к сети питания.
4.
Запустите приложение DConnect DAB и приступите к конфигурации оборудования.
11.2 Пример подключения DConnect Box к Evoplus M/L
Прежде чем приступить к подключению, удостоверьтесь в том, что Вы отключили
напряжение линии питания и используете только рекомендованные провода и
комплектующие.
Исходные требования:
Кабель ModBus соответствующей длины, поставленный в качестве комплектующей, и
соответствующий соединитель, входящий в комплект изделия.
Подключение параметра Modbus в Меню изделия - см. разд. «Конфигурация программного
обеспечения Evoplus и Evoplus Small».
Установка на смартфоне/планшете Приложения DConnect и прохождение регистрации в
Сервис-центре.
