ITALIANO
17
11. Collegamento e Configurazione prodotti DAB
11.1 Esempio collegamento DConnect Box con Evoplus Small
Prima di operare assicurarsi di staccare la tensione dalla linea di alimentazione e di utilizzare solo i
cavi e gli accessori consigliati.
La comunicazione ModBus tramite RS485- 2 wire prevede l'utilizzo di 3 cavi (A, B e GND). Collegare
correttamente i 3 cavi. E' consigliato l'utilizzo di un cavo schermato a 2 poli, con una coppia intrecciata.
Vedi sez. “Specifiche Tecniche Cavetto Modbus”
Requisiti Iniziali:
Cavetto ModBus di idonea lunghezza disponibile come accessorio e relativo connettore a corredo del
prodotto.
Aver abilitato il parametro Modbus da Menu prodotto vedi sez. “Configurazione Software Evoplus e
Evoplus Small”.
Solo per Evoplus Small Singolo: Modulo Multifunzione montato sul prodotto.
Avere installato l’APP DConnect sul proprio smartphone/tablet ed essere registrati al centro servizi.
Nota: Negli Evoplus Small gemellari il modulo è già montato.
1. Collegare filo e morsettiera estraibile ModBus del DConnect Box:
Preparare il relativo morsetto 4 poli fornito a corredo del DConnect rispettando le polarità indicate.
Terminali MODBUS Descrizione
A Terminale non invertito (+)
B Terminale invertito (-)
Y GND

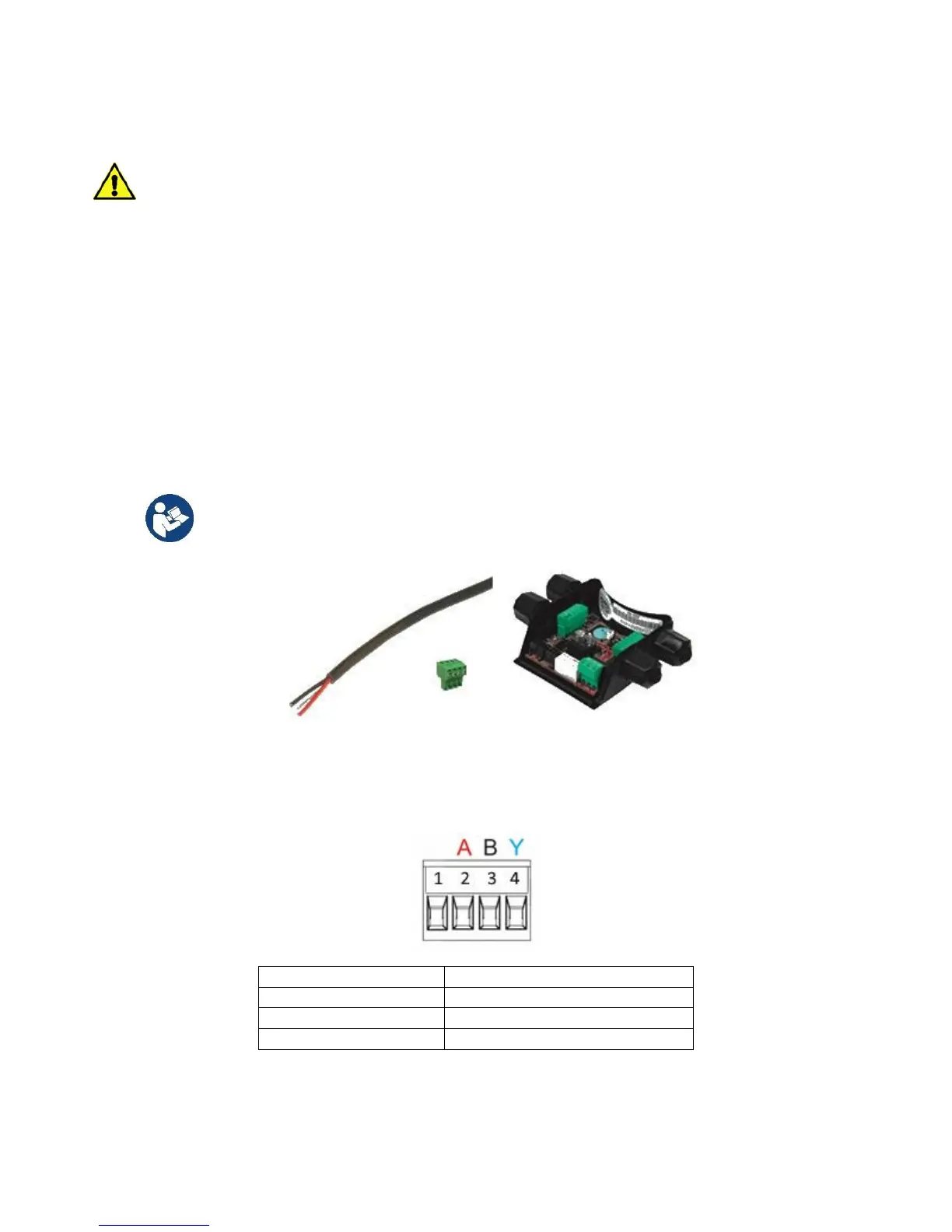

Figura 2: Morsettiera estraibile ModBus DConnect Box
Figura 1: Filo e Connettore ModBus e Modulo Multifunzione
