DAB DCONNECT BOX - Vista Retro; Vista Posteriore; Vista Frontale

ITALIANO
6
2. LAMPEGGIA:
VERDE: Comunicazione in corso

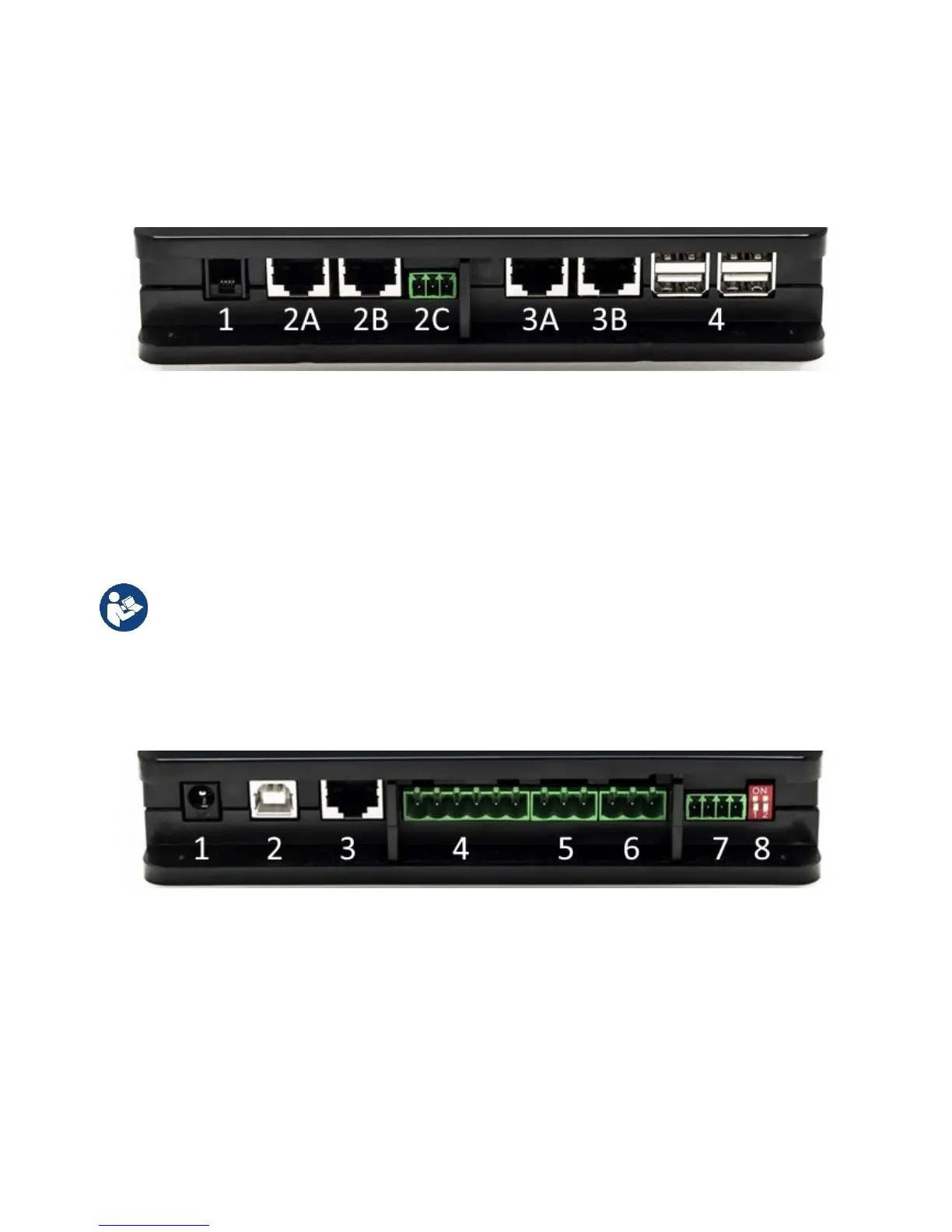

3.1.5 Vista Posteriore:
Nota: Per i collegamenti dei prodotti menzionati, vedere l’apposita sezione di questo manuale
1. Porta Seriale.
2. Porta CAN-BUS1:
A per ADAC/MCE.
B per ADAC/MCE.
C per ACTIVE DRIVER PLUS.
3. Porta CAN-BUS2:
A per ADAC/MCE.
B per ADAC/MCE.
Nota: Le porte 2A, 2B, 2C sono in parallelo ed è possibile collegare soltanto dispositivi
identici. Le porte 3A, 3B, sono in parallelo ed è possibile collegare soltanto dispositivi
identici. Se viene utilizzata la porta 2C per collegare un Active Driver Plus, non sarà possibile
utilizzare le porte 2A o 2B per collegare ADAC/MCE. Utilizzare in tal caso le porte
3A o 3B.
4. Porte USB: EBOX/Espansioni.
3.1.6 Vista Frontale:
1. Alimentazione / Power Jack.
2. USB Host (solo alimentazione).
3. Porta Ethernet: Collegamento cavo LAN.
4. I/O.
5. Relè A.
6. Relè B.
7. Modbus: Evoplus / AntiIncendio.
8. Dip Switch: Configurazione Modbus.
3.1.7 Vista Retro:
1. Alloggio per staffa montaggio Barra DIN.
2. Fori per tasselli montaggio al muro.
3. Piedini di gomma per montaggio su piano.
4. Alloggio targhetta tecnica.
