РУССКИЙ
89
11. Подключение и конфигурация изделий DAB:
11.1 Пример подключения DConnect Box к Evoplus Small
Прежде чем приступить к подключению, удостоверьтесь в том, что Вы отключили
напряжение линии питания и используете только рекомендованные провода и
комплектующие.
Коммуникация ModBus через RS485- 2 wire предусматривает использование 3 проводов (A, B и
GND). Правильно подсоедините 3 провода. Рекомендуется использование 2-полюсного
экранированного кабеля с витой парой.
См. раздел «Технические характеристики кабеля Modbus»
Исходные требования:
Кабель ModBus соответствующей длины, поставленный в качест
ве комплектующей, и
соответствующий соединитель, входящий в комплект изделия.
Подключение параметра Modbus в Меню изделия - см. разд. «Конфигурация программного
обеспечения Evoplus и Evoplus Small».
Только в случае использования одного изделия Evoplus Small: Установка на изделии
Многофункционального модуля.
Установка на смартфоне/планшете Приложения DConnect и прохождение регистрации в
Сервис-центре.
Прим.: В спаренных изделиях Evoplus Small модуль уже уст
ановлен.
1. Подсоедините провод и cъемную клеммную колодку ModBus DConnect Box:
Подготовьте входящую в комплект DConnect соответствующую 4-полюсную клемму, соблюдая
указанную полюсность.
Выводы MODBUS Описание
A Неинвертированный вывод (+)
B Инвертированный вывод (-)
Y GND (заземление)

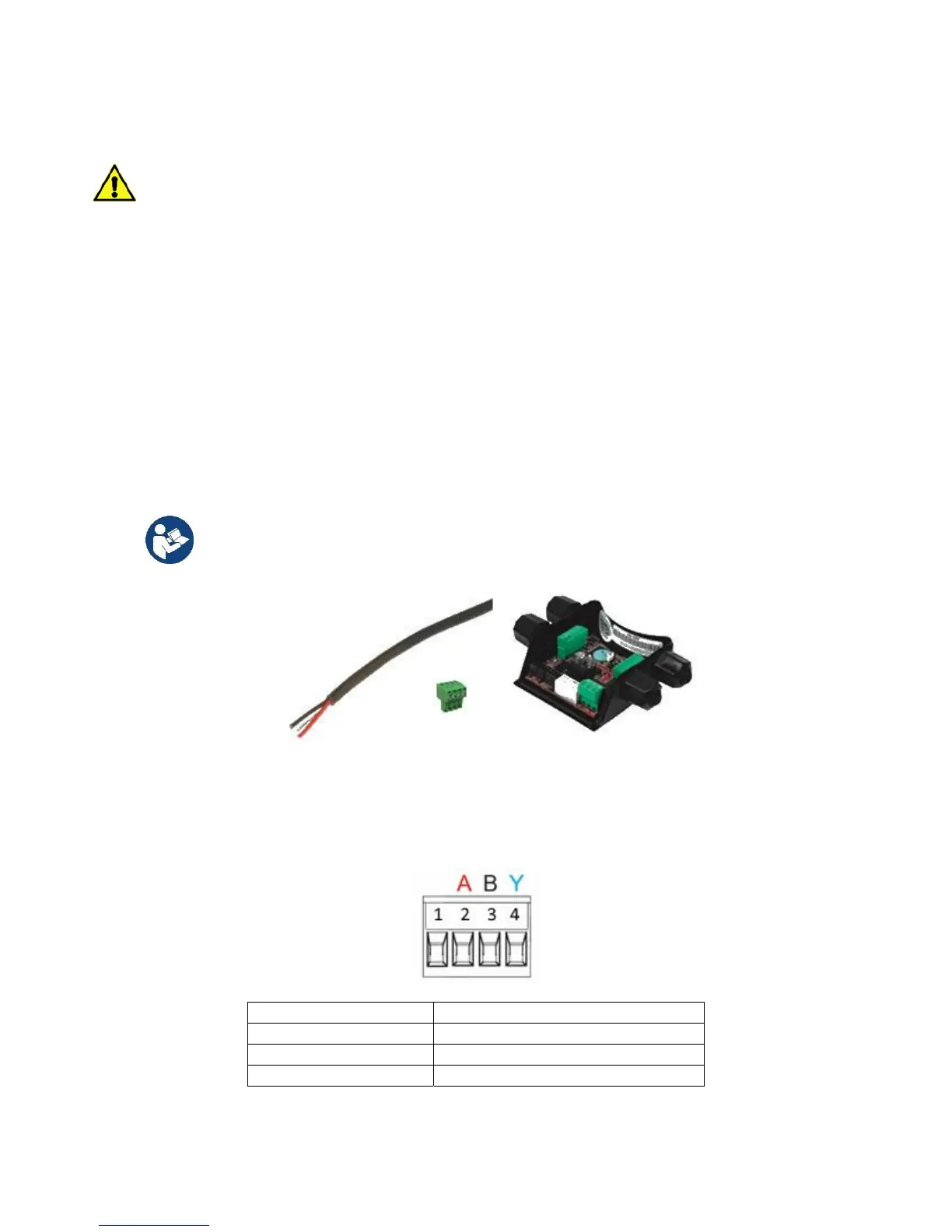

Рисунок 2: Cъемная клеммная колодка ModBus DConnect Box
сунок 1: Провод и соединитель ModBus и Многофункциональны
