11.4 Пример подключения Dconnect Box к ADAC
Прежде чем приступить к подключению, удостоверьтесь в том, что Вы отключили
напряжение линии питания и используете только рекомендованные провода и
комплектующие.
Исходные требования:
Убедитесь в том, что изделие подходит для подключения к DConnect и на его упаковке
изображен соответствующий символ.
Инструкция к подключаемому оборудованию.
Установка на смартфоне/планшете Приложения DConnect и прохождение регистрации в
Сервис-центре.
Специальный сетевой кабель, поставляемый в качестве комплектующей к изделию.
Соедините ADAC и DConnect Box кабелем:
Подключение ADAC к DConnect Box предусматривает использование специального
кабеля, который поставляется в качестве комплектующей.
1. Снимите с ADAC переднюю панель (соблюдая инструкцию к оборудованию).
2. Вставьте один конец соединительного кабеля как показано на рисунке.
3. Проведите кабель через направляющую, расположенную в нижней части
оборудования.
4. Вставьте другой конец соединительного кабеля в один из портов - CANBUS1
или CANBUS2, находящиеся на задней панели DConnect Box. См. фото и
соответствующее примечание.
5. Подключите оборудование к сети питания.
6.
Запустите приложение DConnect DAB и приступите к конфигурации
оборудования.

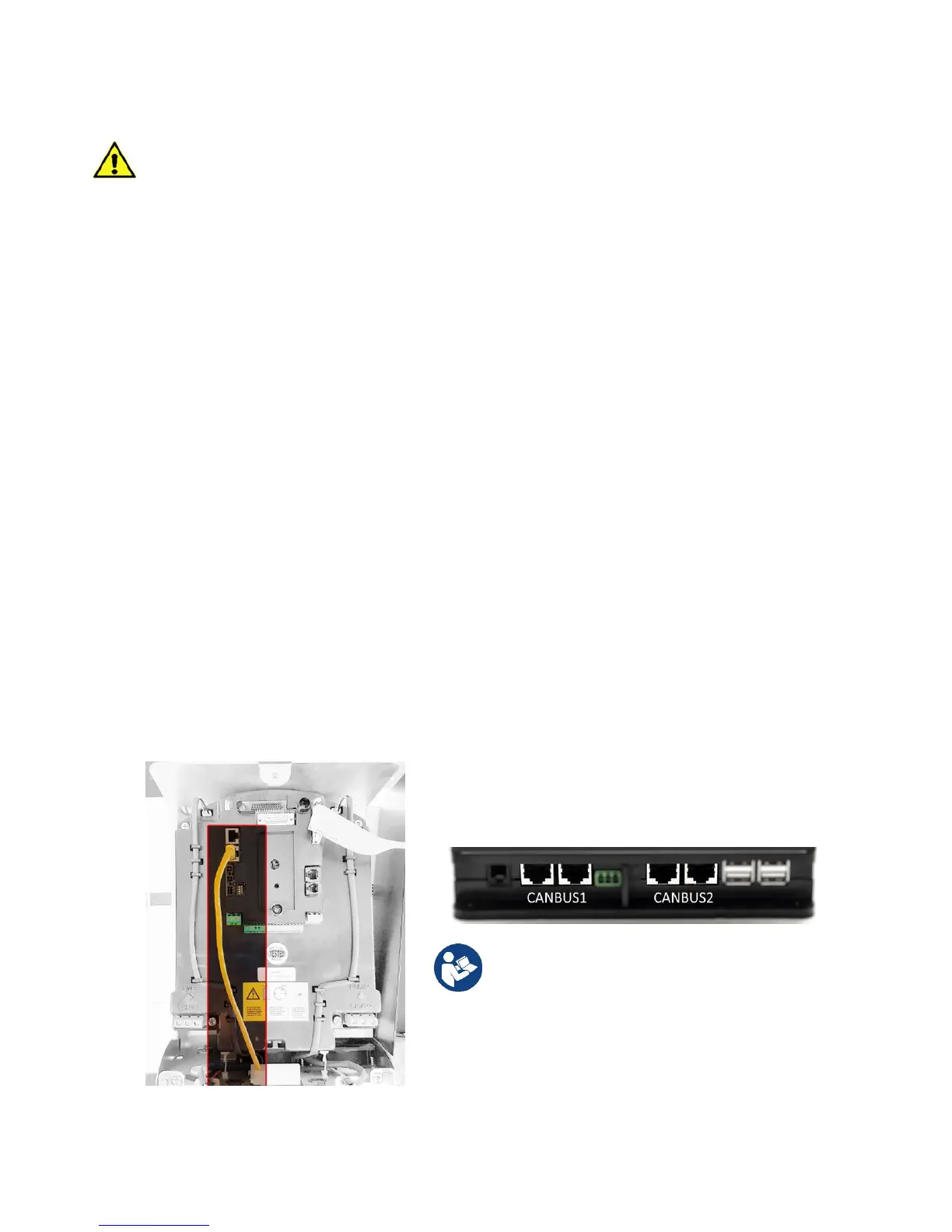

Рисунок 7 – Пример подключения ADAC и DConnect Box к портам CANBUS 1 и CANBUS 2.
Прим.: Указанные порты 1 и 2 являются
параллельными и через них можно подсоединить
только идентичные устройства.
В случае использования порта 1 для
подключения ADAC/MCE, Вы не сможете
подключить также ACTIVE DRIVER PLUS.
