11.13 Ingressi e Uscite DConnect Box
Ingressi I/O: I1, I2, I3, I4

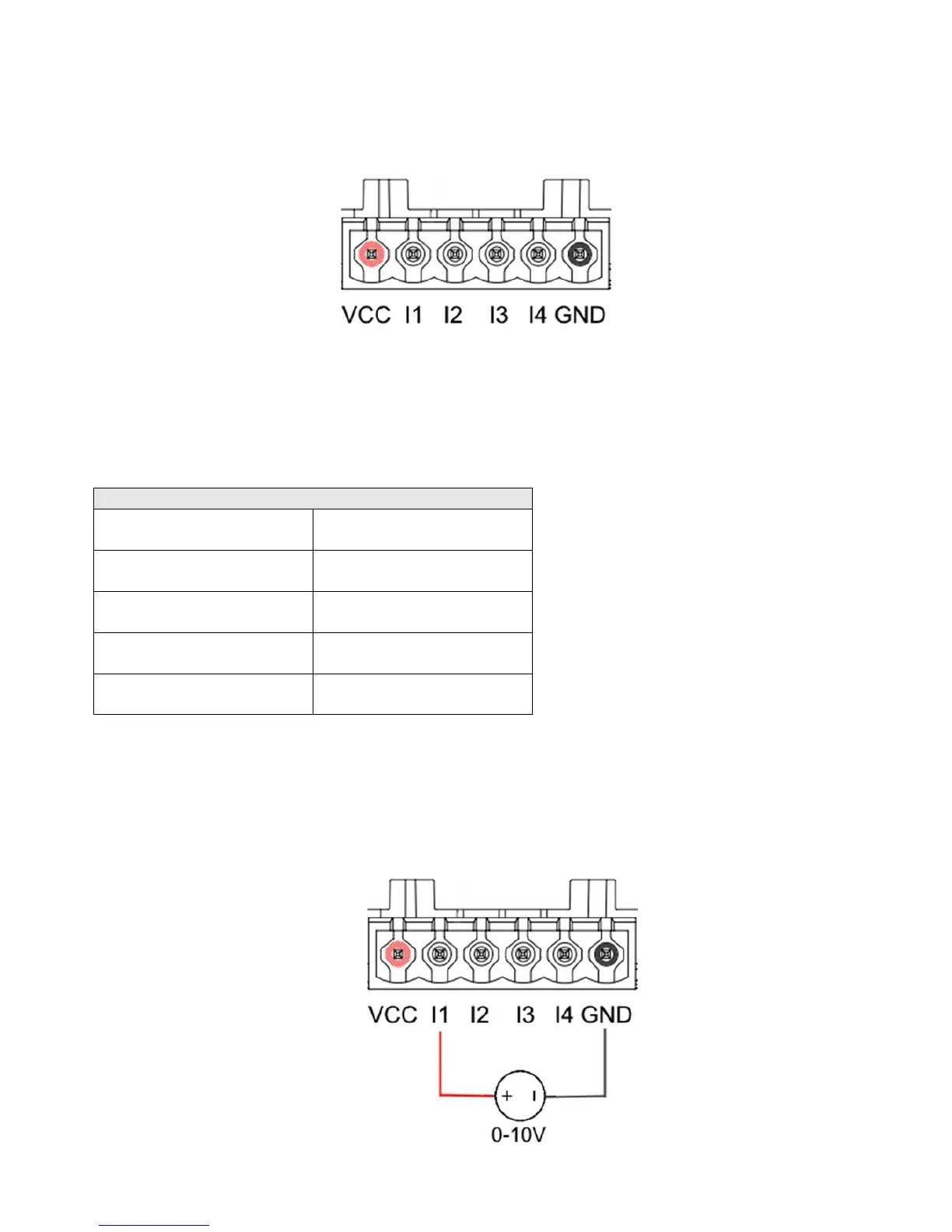

Figura 9E – Morsettiera 6 poli I/0 DConnect BOX
Il DConnect Box è dotato di 4 ingressi non optoisolati comandati in tensione.
Possono essere eccitati con tensioni continue positive.
La Tabella descrive le caratteristiche ed i limiti degli ingressi digitali:
Caratteristiche degli ingressi (4 contatti)
Tensione minima di
accensione [V]
2
Tensione massima di
spegnimento [V]
0,5
Tensione massima
ammissibile [V]
10
Corrente Assorbita a 12V
[mA]
0,5
Sezione del cavo
accettata
0.205-3.31 [mm²]
24-12 [AWG]
Un esempio di connessione dei terminali di ingresso è:
Applicando una tensione 0-10V fra l’ingresso I1 e GND.
Con una tensione maggiore di 2V l’ingresso I1 risulterà attivo, se minore di 0,5V risulterà
disattivato.
