ITALIANO
33

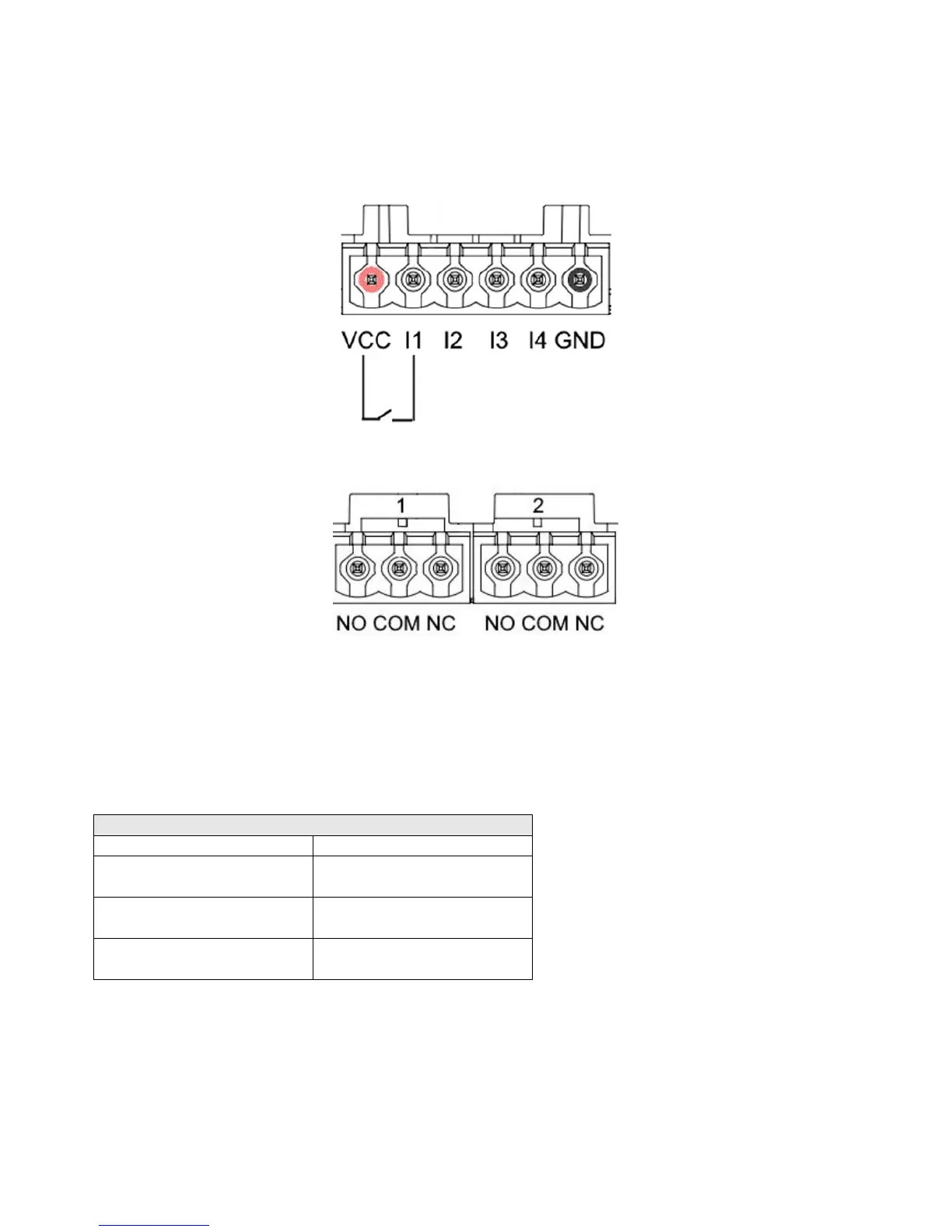

Collegando ad un contatto pulito (es. galleggiante, pressostato, ecc.) il contatto VCC e
l’ingresso I1.
Quando il contatto pulito (es. galleggiante) si chiude, l’ingresso I1 del DConnect Box
risulterà attivo.
Contatti di Uscita OUT1, OUT2:
Figura 9F – Morsettiera 3 poli OUT 1 e 3 poli OUT2
Il DConnect Box è dotato di due uscite relè OUT1 e OUT2
La Tabella descrive le caratteristiche ed i limiti dei contatti d’uscita:
Caratteristiche dei contatti d’uscita (OUT1,OUT2)
Tipo di contatto NO, NC
Max tensione
sopportabile
230 VAC
Max Corrente
sopportabile
3 A
Sezione del cavo
accettata
0.205-3.31 [mm²]
24-12 [AWG]
