11.4 Esempio collegamento DConnect Box con ADAC
Prima di operare assicurarsi di staccare la tensione dalla linea di alimentazione e di utilizzare solo i
cavi e gli accessori consigliati.
Requisiti Iniziali:
Accertarsi che il prodotto sia predisposto al DConnect e sulla scatola sia riportato l’apposito simbolo.
Manuale del prodotto da collegare.
Avere installato l’APP DConnect sul proprio smartphone/tablet ed essere registrati al centro servizi.
Apposito cavo di rete disponibile come accessorio al prodotto.
Collegare cavo fra ADAC e DConnect Box:
Il collegamento fra ADAC e DConnect Box prevede l’utilizzo dell’apposito cavo disponibile
come accessorio.
1. Rimuovere il pannello frontale dell’ADAC (far riferimento al manuale del prodotto).
2. Inserire un’estremità del cavo di collegamento come in figura.
3. Far passare il cavo nell’apposito guida-cavi presente nella parte inferiore del prodotto.
4. Inserire l’altra estremità del cavo di collegamento ad una delle porte CANBUS 1 o
CANBUS 2 presenti nel pannello posteriore del DConnect Box. Vedi foto e relativa
nota.
5. Alimentare i prodotti.
6.
Avviare APP DConnect DAB e procedere con la configurazione del prodotto.

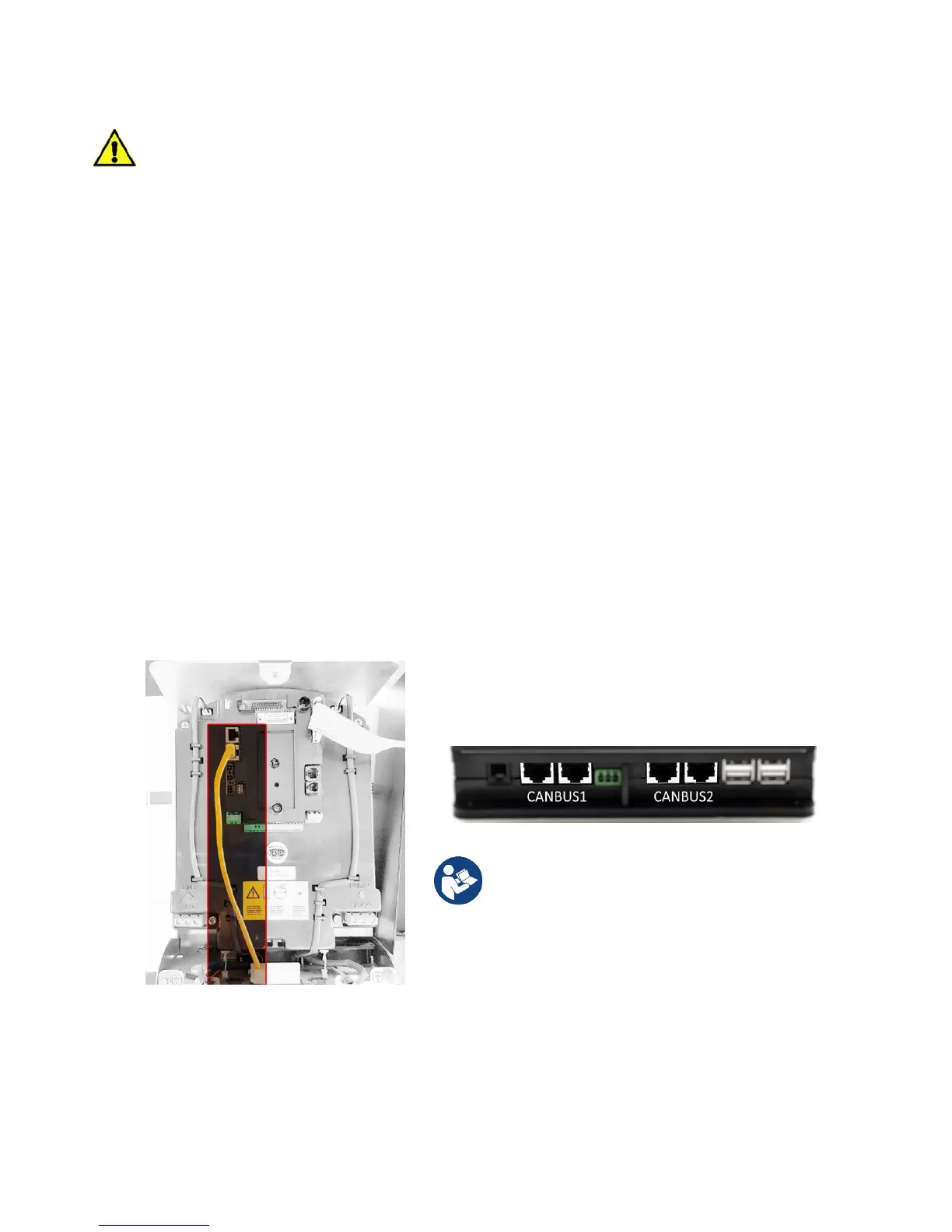

Figura 7 – Es. collegamento ADAC e DConnect Box alle porte CANBUS 1 e CANBUS 2.
Nota: Le porte 1 e 2 indicate sono in parallelo
ed è possibile collegare soltanto dispositivi identici.
Se le porte 1 sono utilizzate per collegare ADAC/MCE
non sarà possibile collegare l’ACTIVE DRIVER PLUS.
