11.5 Пример подключения Dconnect Box к MCE
Прежде чем приступить к подключению, удостоверьтесь в том, что Вы отключили
напряжение линии питания и используете только рекомендованные провода и
комплектующие.
Исходные требования:
Убедитесь в том, что изделие подходит для подключения к DConnect и на его упаковке
изображен соответствующий символ.
Инструкция к подключаемому оборудованию.
Специальный сетевой кабель, поставляемый в качест
ве комплектующей к изделию.
Подключение MCE к DConnect Box предусматривает использование специального
кабеля, поставляемого в качестве комплектующей.
1. Убедитесь в том, что изделие подходит для подключения к DConnect и на его
упаковке изображен соответствующий символ.
2. Снимите с MCE переднюю панель (соблюдая инструкцию к оборудованию).
3. Зафиксируйте зажим соединительного кабеля на корпусе оборудования.
4. Вставьте другой конец соединительного кабеля в один из портов - CANBUS1 или
CANBUS2, находящиеся на задней панели DConnect Box. См. фото и
соответствующее примечание.
5. Подключите оборудование к сети питания.
6. Запустите приложение DConnect DAB и приступите к конфигурации оборудования.

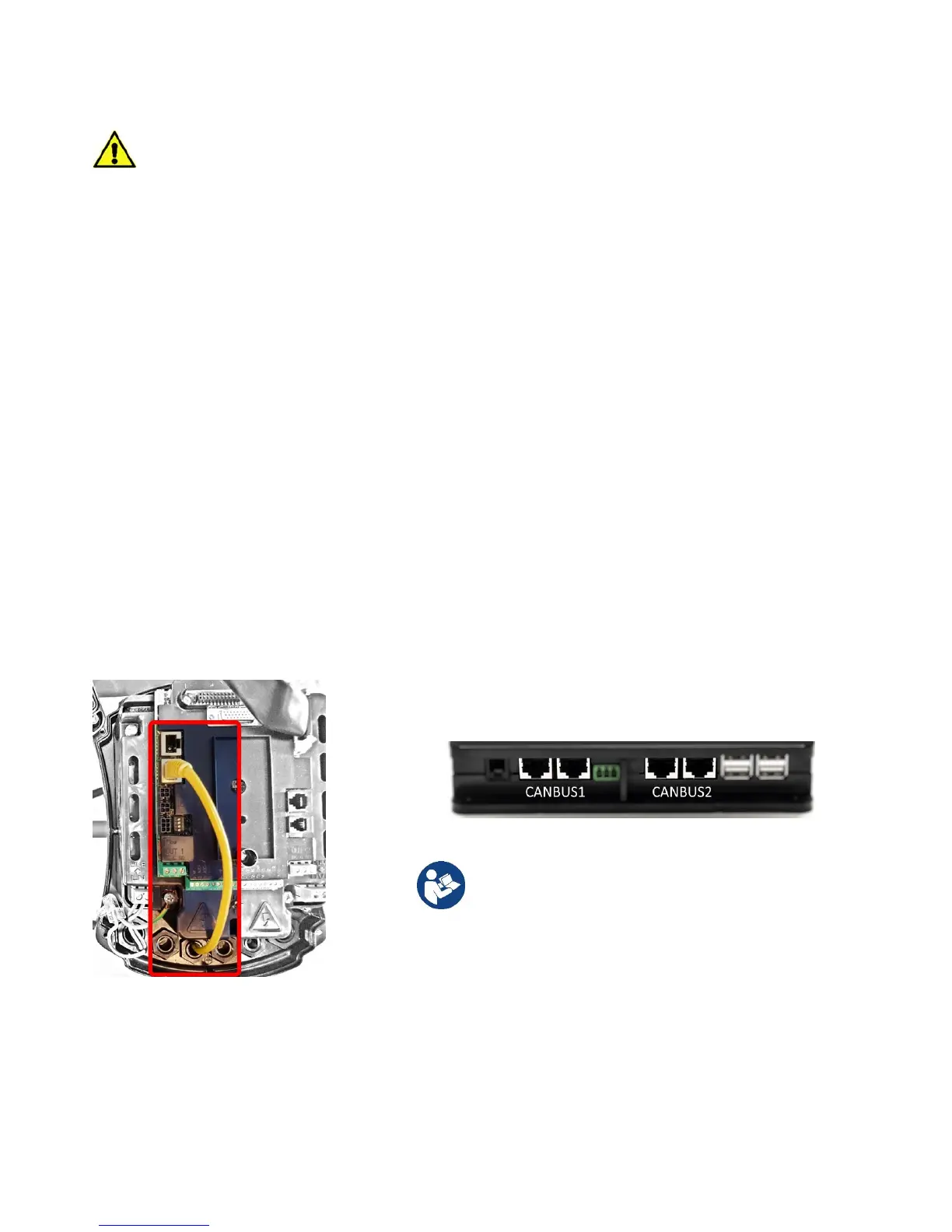

Рисунок 8 – Пример подключения MCE и DConnect Box к портам CANBUS 1 и CANBUS 2.
Прим.: Указанные порты 1 и 2 являются
параллельными и через них можно подсоединить
только идентичные устройства.
В случае использования порта 1 для
подключения ADAC/MCE, Вы не сможете
подключить также ACTIVE DRIVER PLUS.
