DAB DCONNECT BOX - Вид Сзади; Вид Снизу; Вид Спереди

РУССКИЙ
78
2. МИГАТЬ:
ЗЕЛЕНЫМ ЦВЕТОМ: Идет установление связи

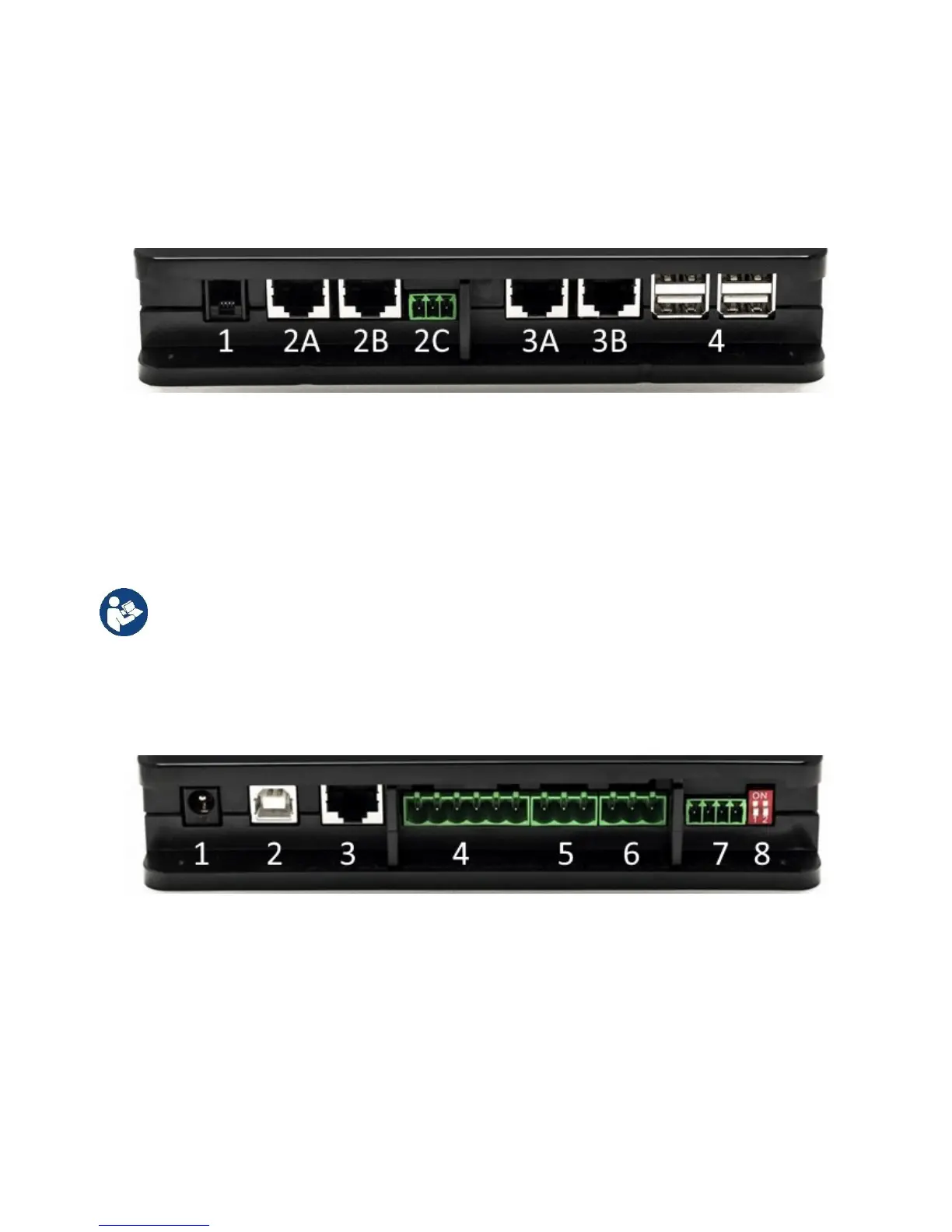

3.1.5 Вид сзади:
Примечание: Для подключения вышеупомянутых изделий, ознакомьтесь с соответствующим
разделом настоящего руководства
1. Серийный порт.
2. Порт CAN-BUS1:
A для ADAC/MCE.
B для ADAC/MCE.
C для ACTIVE DRIVER PLUS.
3. Порт CAN-BUS2:
A для ADAC/MCE.
B для ADAC/MCE.
Примечание: Порты 2A, 2B, 2C являются параллельными и через них можно
подсоединить только идентичные устройства. Порты 3A, 3B являются
параллельными и через них можно подсоединить только идентичные устройства.
Если порт 2C будет использован для подключения Active Driver Plus, порты 2А и 2В
нель
зя использовать для подключения ADAC/MCE. В этом случае используйте порты
3А или 3В.
4. USB-порты: EBOX/Расширения.
3.1.6 Вид спереди:
1. Питание / Разъем питания.
2. USB-хост (только питание).
3. Ethernet-порт: Подключение кабеля локальной сети.
4. Входы/Выходы.
5. Реле А.
6. Реле B.
7. Modbus: Evoplus / Противопожарный.
8. Dip-переключатель: Конфигурация Modbus.
3.1.7 Вид снизу:
1. Место для скобы DIN-рейки.
2. Отверстия для настенного монтажа.
3. Резиновые ножки для установки на плоской поверхности.
4. Местонахождение технической таблички
