РУССКИЙ
91

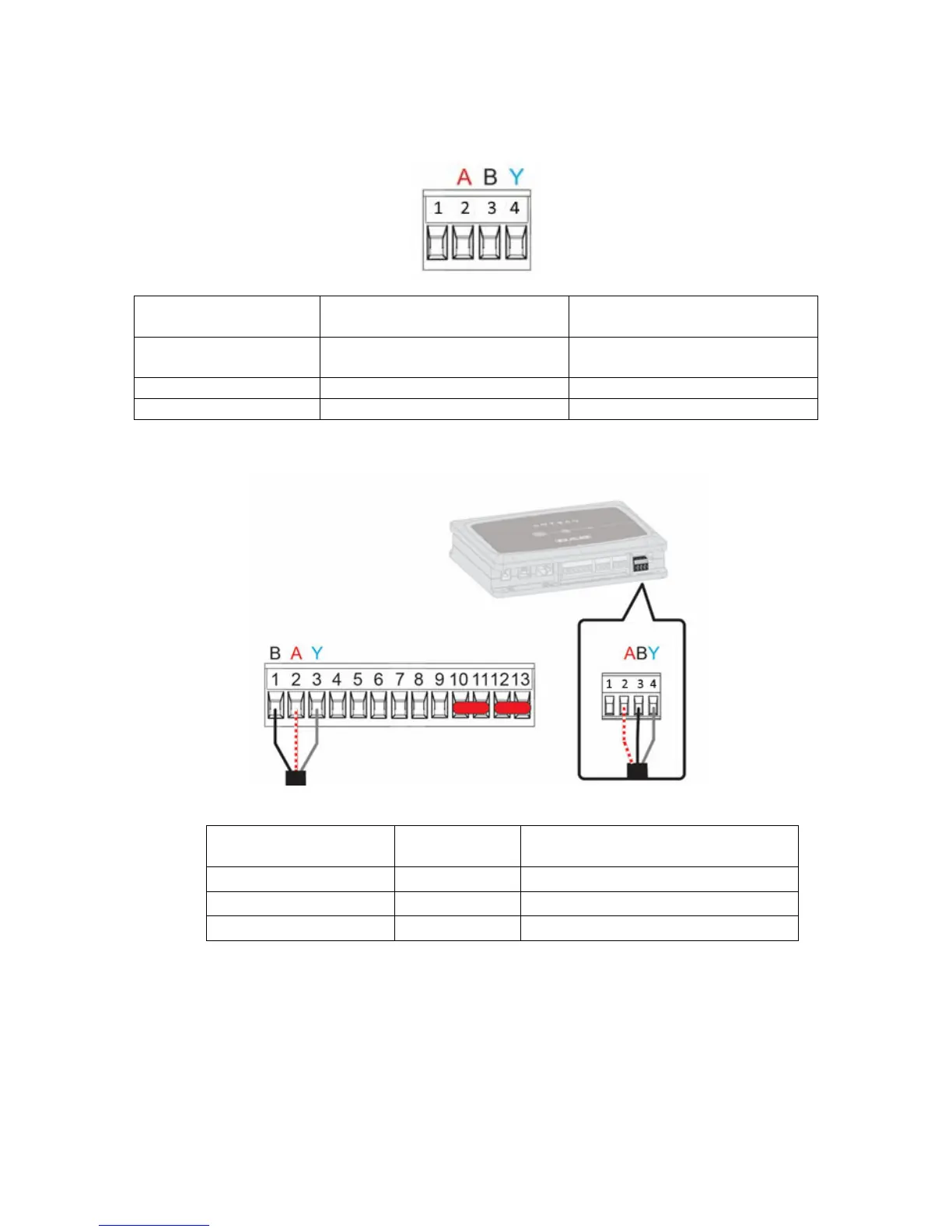

1. Подсоедините провод и cъемную клеммную колодку ModBus DConnect Box:
Подготовьте входящую в комплект DConnect Box соответствующую 4-полюсную клемму, соблюдая
указанную полюсность.
Выводы MODBUS № Вывода
DConnect Box
Описание
A 2 Неинвертированный вывод
(+)
B 3 Инвертированный вывод (-)
Y 4 GND (заземление)
Рисунок 4 Cъемная клеммная колодка ModBus DConnect Box
2. Подсоедините провод и cъемную клеммную колодку Evoplus M/L:
Выводы MODBUS № Вывода
EVOPLUS
Описание
A 2 Неинвертированный вывод (+)
B 1 Инвертированный вывод (-)
Y 3 GND
Рисунок 5: Съемная клеммная колодка Evoplus M/L и съемная клеммная колодка DConnect Box
3. Подключите оборудование к сети питания.
4.
Запустите приложение DConnect DAB и приступите к конфигурации оборудования.
