DAB DCONNECT BOX - Page 21

ITALIANO
19
1. Collegare filo e morsettiera estraibile ModBus del DConnect Box:
Preparare il relativo morsetto 4 poli fornito a corredo del DConnect Box rispettando le polarità indicate.
Terminali MODBUS N° Morsetto
DConnect Box
Descrizione
A 2 Terminale non invertito (+)
B 3 Terminale invertito (-)
Y 4 GND

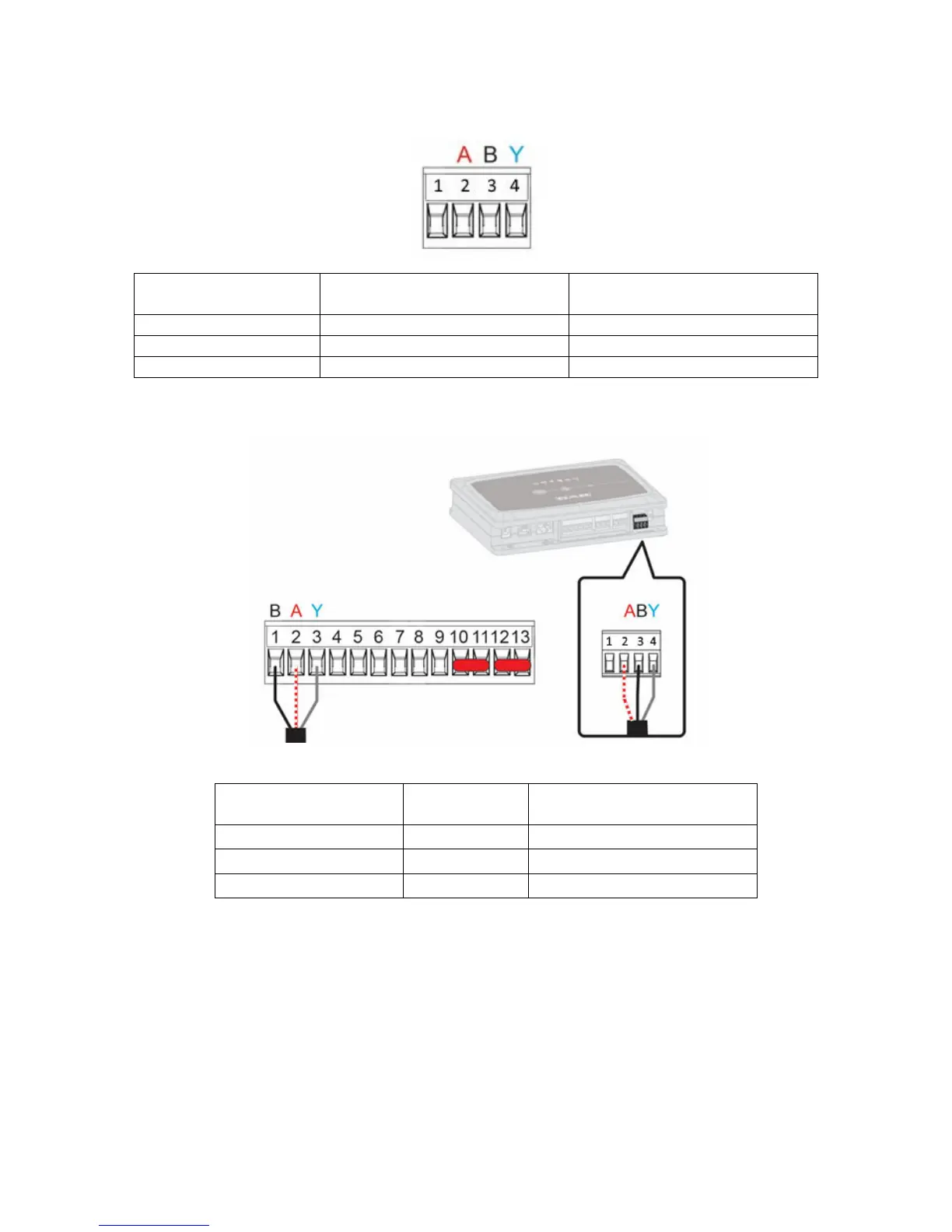

Figura 4 Morsetiera estraibile ModBus DConnect Box
2. Collegare filo e morsettiera estraibile del Evoplus M/L:
Terminali MODBUS N° Morsetto
EVOPLUS
Descrizione
A 2 Terminale non invertito (+)
B 1 Terminale invertito (-)
Y 3 GND
Figura 5 - Morsettiera Estraibile Evoplus M/L e Morsettiera estraibile DConnect Box
3. Alimentare i prodotti.
4.
Avviare APP DConnect DAB e procedere con la configurazione del prodotto.
