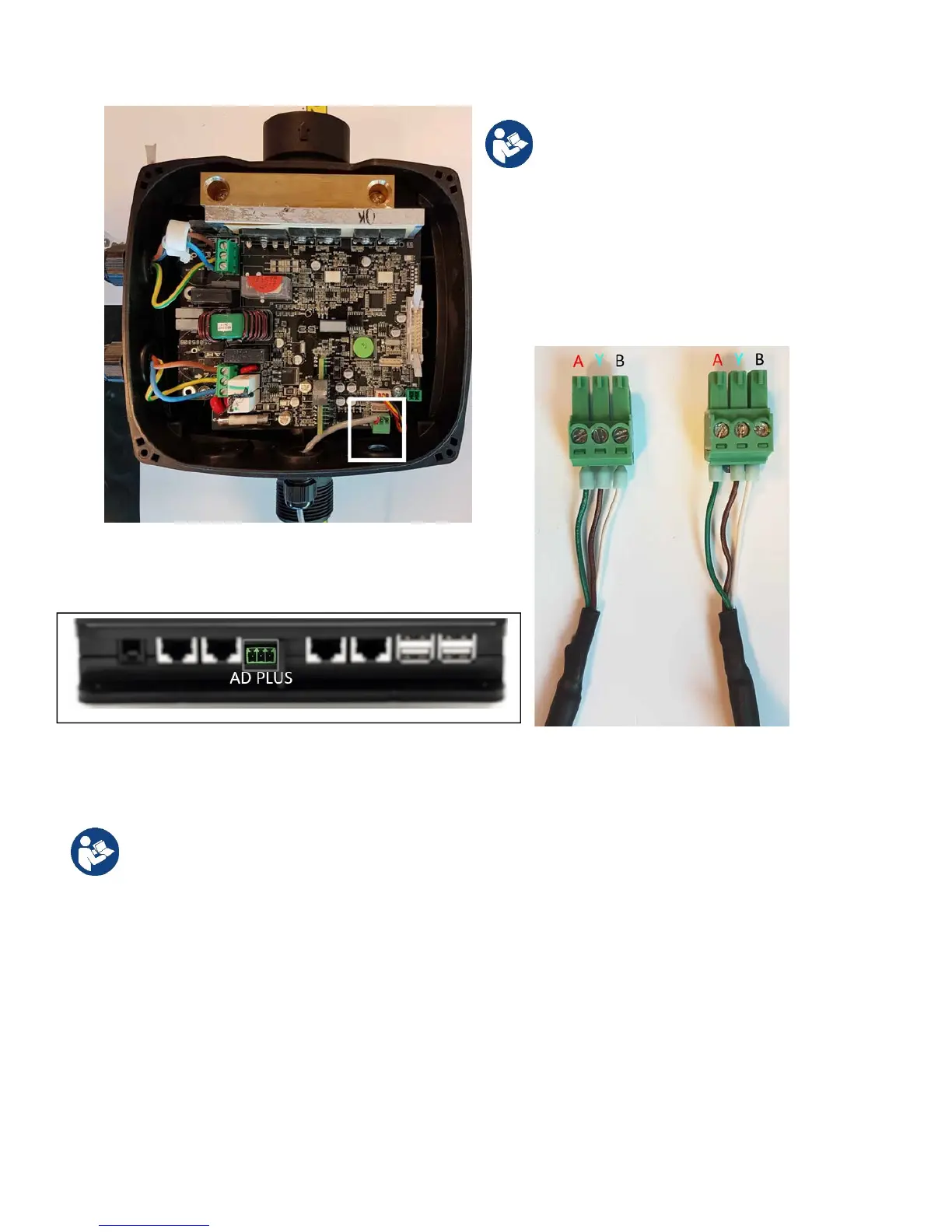

Figura 9A – Posizione connettore nel AD plus e nel DConnect Box, es. collegamento cavo dritto can-bus,
nome connettore DConnect Box per collegamento con AD plus
Nota: a seconda del modello di Active
Driver Plus il connettore 3 poli utilizzato per
la comunicazione verso altri Active Driver
Plus e/o il DConnect Box può trovarsi in una
differente posizione, far riferimento al
manuale del modello specifico. Lo schermo
(Y) è sempre collegato al pin centrale del
connettore.
Nota: Se si collega un ACTIVE DRIVER PLUS al DConnect Box non sarà possibile
collegare ADAC/MCE sulla porta indicata CANBUS1, usare quindi CANBUS2 o il cavo speciale
adattatore RJ45-3poli.
